RM3660EC _58 Vehicle Interior _080793 METER / GAUGE / DISPLAY _0598151 METER / GAUGE SYSTEM(except 12.3 Inch Display) C

METER / GAUGE / DISPLAY  METER / GAUGE SYSTEM(except 12.3 Inch Display)  B150718  Turn Signal Light Circuit Current Below Threshold


DESCRIPTION

This DTC is stored when the combination meter assembly detects an open in a front turn signal light circuit or rear turn signal light circuit.

HINT:
·

If there is an open in a front turn signal light circuit or rear turn signal light circuit, the turn signal lights on the side with the open circuit will blink faster than usual.

·

If there is an open in a side turn signal light circuit, DTC B150718 will not be stored.



DTC No. Detection Item DTC Detection Condition Trouble Area
B150718 Turn Signal Light Circuit Current Below Threshold Diagnosis Condition:

Battery voltage is 10 V or more


Malfunction Status:
·

Open in front turn signal light circuit

·

Open in rear turn signal light circuit


for TFTM Made
·

Headlight assembly

·

Rear combination light assembly

-

Rear combination light socket and wire*1

-

Rear turn signal light bulb*1


·

Harness or connector

·

Combination meter assembly


for GTMC Made
·

Headlight assembly

·

Rear combination light assembly

-

Rear combination light socket and wire*2

-

Rear turn signal light bulb


·

Harness or connector

·

Combination meter assembly



*1: for Bulb Type Turn Signal Light

*2: for LEVIN


WIRING DIAGRAM

except NR Series Engine (for TFTM Made)


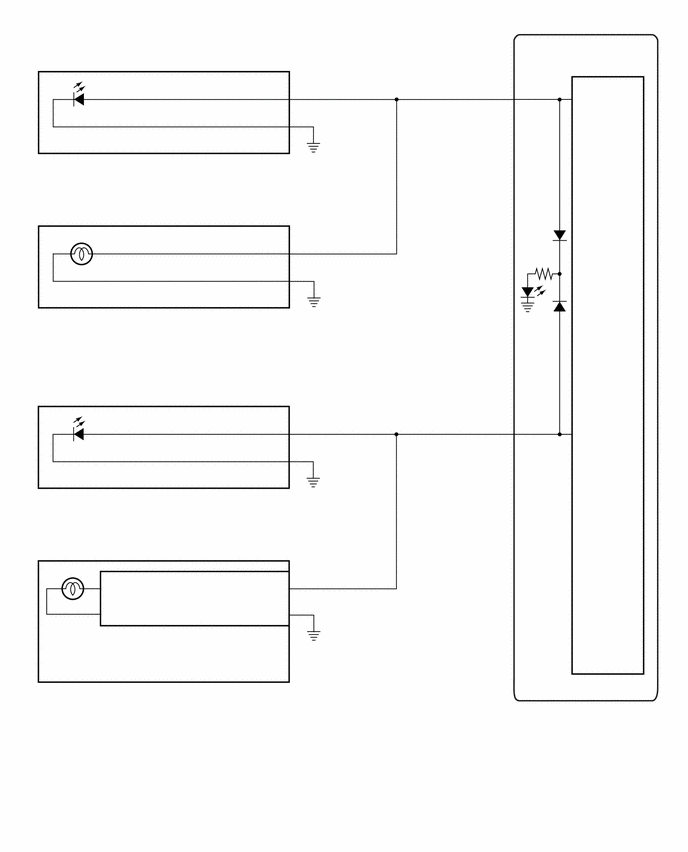

E516195
1,1.823 4.208,2.021 3.208,0.198 10 false Headlight Assembly LH 0.979,3.417 4.188,3.615 3.208,0.198 10 false Headlight Assembly LH 1,1.646 1.615,1.844 0.615,0.198 10 false A166 5.208,7.354 5.823,7.552 0.615,0.198 10 false I5 3.521,2.417 3.833,2.615 0.313,0.198 10 false *2 2.854,0.844 3.125,1.156 0.271,0.313 10 false B 2.854,1.125 3.125,1.438 0.271,0.313 10 false E 2.854,2.458 3.125,2.771 0.271,0.313 10 false B 2.854,2.74 3.125,3.052 0.271,0.313 10 false E 3.073,0.854 3.344,1.167 0.271,0.313 10 false 7 3.073,1.125 3.344,1.438 0.271,0.313 10 false 4 3.073,2.448 3.344,2.76 0.271,0.313 10 false 1 0.979,3.24 1.594,3.438 0.615,0.198 10 false A164 5.208,0.833 5.479,1.146 0.271,0.313 10 false 5 5.135,4.323 5.406,4.635 0.271,0.313 10 false 22 5.417,0.833 6.031,1.031 0.615,0.198 10 false LL 5.417,4.313 6.031,4.51 0.615,0.198 10 false TRNL 6.01,3.438 6.688,4.021 0.677,0.583 10 false FLASHER IC 5.198,7.563 7.031,8.188 1.833,0.625 10 false Combination Meter Assembly 3.49,0.802 3.802,1 0.313,0.198 10 false *1 3.5,5.927 3.813,6.125 0.313,0.198 10 false *2 3.49,4.313 3.802,4.51 0.313,0.198 10 false *1 0.563,5.313 5.76,5.51 5.198,0.198 10 false Rear Combination Light Assembly LH 0.552,5.135 1.167,5.333 0.615,0.198 10 false O104 0.615,7.156 1.229,7.354 0.615,0.198 10 false O104 0.615,7.344 5.813,7.542 5.198,0.198 10 false Rear Combination Light Assembly LH 2.844,4.333 3.115,4.646 0.271,0.313 10 false B 2.844,4.615 3.115,4.927 0.271,0.313 10 false E 2.865,6.323 3.135,6.635 0.271,0.313 10 false E 2.865,6.021 3.135,6.333 0.271,0.313 10 false B 3.083,2.74 3.354,3.052 0.271,0.313 10 false 2 3.063,5.948 3.333,6.26 0.271,0.313 10 false 3 3.083,4.615 3.354,4.875 0.271,0.26 10 false 4 3.083,4.333 3.354,4.646 0.271,0.313 10 false 3 3.063,6.208 3.333,6.469 0.271,0.26 10 false 4 1.313,6.563 2.75,7.292 1.438,0.729 10 false Rear Combination Light Socket and Wire LH 0.354,8.417 5.708,8.615 5.354,0.198 10 false *2: for Bulb Type Turn Signal Light 0.365,8.063 5.719,8.26 5.354,0.198 10 false *1: for LED Type Turn Signal Light

E516195
1,1.823 4.208,2.021 3.208,0.198 10 false Headlight Assembly RH 0.979,3.417 4.188,3.615 3.208,0.198 10 false Headlight Assembly RH 1,1.646 1.615,1.844 0.615,0.198 10 false A165 5.208,7.344 5.823,7.542 0.615,0.198 10 false I5 3.521,2.417 3.833,2.615 0.313,0.198 10 false *2 2.854,0.844 3.125,1.156 0.271,0.313 10 false B 2.854,1.125 3.125,1.438 0.271,0.313 10 false E 2.854,2.458 3.125,2.771 0.271,0.313 10 false B 2.854,2.74 3.125,3.052 0.271,0.313 10 false E 3.073,0.854 3.344,1.167 0.271,0.313 10 false 7 3.073,1.125 3.344,1.438 0.271,0.313 10 false 4 3.073,2.448 3.344,2.76 0.271,0.313 10 false 1 0.979,3.25 1.594,3.448 0.615,0.198 10 false A163 5.198,0.833 5.469,1.146 0.271,0.313 10 false 6 5.146,4.313 5.417,4.625 0.271,0.313 10 false 21 5.417,0.833 6.031,1.031 0.615,0.198 10 false LR 5.417,4.302 6.031,4.5 0.615,0.198 10 false TRNR 6.01,3.438 6.688,4.021 0.677,0.583 10 false FLASHER IC 5.198,7.542 7.031,8.167 1.833,0.625 10 false Combination Meter Assembly 3.49,0.802 3.802,1 0.313,0.198 10 false *1 3.5,5.927 3.813,6.125 0.313,0.198 10 false *2 3.49,4.313 3.802,4.51 0.313,0.198 10 false *1 0.563,5.313 5.76,5.51 5.198,0.198 10 false Rear Combination Light Assembly RH 0.552,5.135 1.167,5.333 0.615,0.198 10 false O103 0.604,7.177 1.219,7.375 0.615,0.198 10 false O103 0.615,7.375 5.813,7.573 5.198,0.198 10 false Rear Combination Light Assembly RH 2.844,4.333 3.115,4.646 0.271,0.313 10 false B 2.844,4.615 3.115,4.927 0.271,0.313 10 false E 2.865,6.323 3.135,6.635 0.271,0.313 10 false E 2.865,6.021 3.135,6.333 0.271,0.313 10 false B 3.083,2.74 3.354,3.052 0.271,0.313 10 false 2 3.063,5.948 3.333,6.26 0.271,0.313 10 false 3 3.083,4.615 3.354,4.875 0.271,0.26 10 false 4 3.083,4.333 3.354,4.646 0.271,0.313 10 false 3 3.063,6.208 3.333,6.469 0.271,0.26 10 false 4 1.313,6.563 2.75,7.292 1.438,0.729 10 false Rear Combination Light Socket and Wire RH 0.354,8.417 5.708,8.615 5.354,0.198 10 false *2: for Bulb Type Turn Signal Light 0.365,8.063 5.719,8.26 5.354,0.198 10 false *1: for LED Type Turn Signal Light


for NR Series Engine (for TFTM Made)


E520052
0.969,2.208 4.177,2.406 3.208,0.198 10 false Headlight Assembly LH 5.198,7.333 5.813,7.531 0.615,0.198 10 false I5 2.854,1.177 3.125,1.49 0.271,0.313 10 false B 2.854,1.479 3.125,1.792 0.271,0.313 10 false E 3.073,1.177 3.344,1.49 0.271,0.313 10 false 1 0.969,2.01 1.583,2.208 0.615,0.198 10 false A164 5.208,1.167 5.479,1.479 0.271,0.313 10 false 1 5.198,3.333 5.469,3.646 0.271,0.313 10 false 5 5.417,1.177 6.031,1.375 0.615,0.198 10 false LL 5.396,3.333 6.01,3.531 0.615,0.198 10 false TRNL 6.021,3.479 6.698,4.063 0.677,0.583 10 false FLASHER IC 5.188,7.51 7.021,8.135 1.833,0.625 10 false Combination Meter Assembly 3.49,5.375 3.802,5.573 0.313,0.198 10 false *2 3.49,3.333 3.802,3.531 0.313,0.198 10 false *1 0.563,4.354 5.76,4.552 5.198,0.198 10 false Rear Combination Light Assembly LH 0.563,4.167 1.177,4.365 0.615,0.198 10 false O104 0.615,6.615 1.229,6.813 0.615,0.198 10 false O104 0.615,6.802 5.813,7 5.198,0.198 10 false Rear Combination Light Assembly LH 2.865,3.344 3.135,3.656 0.271,0.313 10 false B 2.865,3.635 3.135,3.948 0.271,0.313 10 false E 2.865,5.771 3.135,6.083 0.271,0.313 10 false E 2.865,5.458 3.135,5.771 0.271,0.313 10 false B 3.083,1.479 3.354,1.792 0.271,0.313 10 false 2 3.063,5.385 3.333,5.698 0.271,0.313 10 false 3 3.063,3.635 3.333,3.896 0.271,0.26 10 false 4 3.063,3.344 3.333,3.656 0.271,0.313 10 false 3 3.063,5.667 3.333,5.927 0.271,0.26 10 false 4 1.313,6 2.75,6.729 1.438,0.729 10 false Rear Combination Light Socket and Wire LH 0.354,8.188 5.708,8.385 5.354,0.198 10 false *2: for Bulb Type Turn Signal Light 0.365,7.844 5.719,8.042 5.354,0.198 10 false *1: for LED Type Turn Signal Light

E520052
0.979,2.177 4.188,2.375 3.208,0.198 10 false Headlight Assembly RH 5.229,7.354 5.844,7.552 0.615,0.198 10 false I5 2.865,1.188 3.135,1.5 0.271,0.313 10 false B 2.854,1.479 3.125,1.792 0.271,0.313 10 false E 3.073,1.188 3.344,1.5 0.271,0.313 10 false 1 0.99,1.99 1.604,2.188 0.615,0.198 10 false A163 5.208,1.188 5.479,1.5 0.271,0.313 10 false 2 5.208,3.333 5.479,3.646 0.271,0.313 10 false 6 5.417,1.188 6.031,1.385 0.615,0.198 10 false LR 5.396,3.333 6.01,3.531 0.615,0.198 10 false TRNR 6.01,3.438 6.688,4.021 0.677,0.583 10 false FLASHER IC 5.219,7.531 7.052,8.156 1.833,0.625 10 false Combination Meter Assembly 3.5,5.385 3.813,5.583 0.313,0.198 10 false *2 3.5,3.333 3.813,3.531 0.313,0.198 10 false *1 0.563,4.344 5.76,4.542 5.198,0.198 10 false Rear Combination Light Assembly RH 0.563,4.156 1.177,4.354 0.615,0.198 10 false O103 0.604,6.604 1.219,6.802 0.615,0.198 10 false O103 0.604,6.792 5.802,6.99 5.198,0.198 10 false Rear Combination Light Assembly RH 2.854,3.344 3.125,3.656 0.271,0.313 10 false B 2.844,3.625 3.115,3.938 0.271,0.313 10 false E 2.865,5.729 3.135,6.042 0.271,0.313 10 false E 2.865,5.417 3.135,5.729 0.271,0.313 10 false B 3.073,1.479 3.344,1.792 0.271,0.313 10 false 2 3.063,5.385 3.333,5.698 0.271,0.313 10 false 3 3.073,3.625 3.344,3.885 0.271,0.26 10 false 4 3.073,3.344 3.344,3.656 0.271,0.313 10 false 3 3.063,5.667 3.333,5.927 0.271,0.26 10 false 4 1.313,5.979 2.75,6.708 1.438,0.729 10 false Rear Combination Light Socket and Wire RH 0.365,8.188 5.719,8.385 5.354,0.198 10 false *2: for Bulb Type Turn Signal Light 0.365,7.667 5.719,7.865 5.354,0.198 10 false *1: for LED Type Turn Signal Light


except NR Series Engine (for GTMC Made)

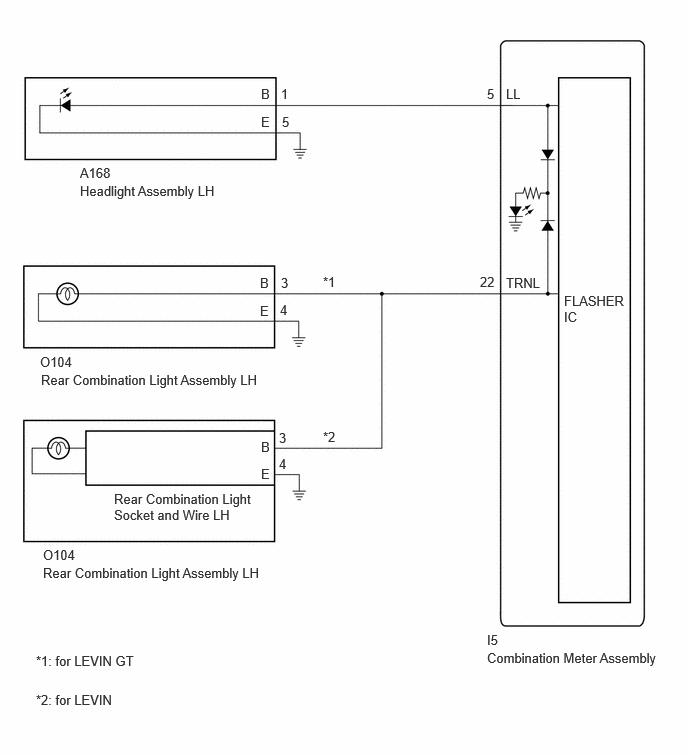

E516196E01
0.833,1.906 4.042,2.104 3.208,0.198 10 false Headlight Assembly LH 0.833,1.719 1.448,1.917 0.615,0.198 10 false A168 2.719,0.896 2.938,1.198 0.219,0.302 10 false B 2.938,1.188 3.156,1.49 0.219,0.302 10 false 5 2.927,0.896 3.146,1.198 0.219,0.302 10 false 1 2.719,1.188 2.938,1.49 0.219,0.302 10 false E 0.427,3.875 5.625,4.073 5.198,0.198 10 false Rear Combination Light Assembly LH 0.417,3.688 1.031,3.885 0.615,0.198 10 false O104 0.448,5.698 1.063,5.896 0.615,0.198 10 false O104 0.448,5.885 5.646,6.083 5.198,0.198 10 false Rear Combination Light Assembly LH 1.188,5.115 2.646,5.635 1.458,0.521 10 false Rear Combination Light Socket and Wire LH 3.365,2.854 3.677,3.271 0.313,0.417 10 false *1 3.365,4.469 3.677,4.885 0.313,0.417 10 false *2 2.708,2.865 2.927,3.167 0.219,0.302 10 false B 2.719,4.573 2.938,4.875 0.219,0.302 10 false B 2.708,3.156 2.927,3.458 0.219,0.302 10 false E 2.719,4.854 2.938,5.156 0.219,0.302 10 false E 2.927,2.865 3.146,3.156 0.219,0.292 10 false 3 2.917,3.146 3.135,3.448 0.219,0.302 10 false 4 2.906,4.479 3.125,4.781 0.219,0.302 10 false 3 2.906,4.75 3.125,5.052 0.219,0.302 10 false 4 5.875,3.052 6.521,3.521 0.646,0.469 10 false FLASHER IC 5.271,0.896 5.854,1.208 0.583,0.313 10 false LL 5.271,2.865 5.854,3.177 0.583,0.313 10 false TRNL 5.073,0.896 5.792,1.385 0.719,0.49 10 false 5 5,2.854 5.719,3.344 0.719,0.49 10 false 22 5.073,6.771 6.958,7.375 1.885,0.604 10 false Combination Meter Assembly 5.073,6.583 6.958,7.188 1.885,0.604 10 false I5 0.375,6.802 5.573,7 5.198,0.198 10 false *1: for LEVIN GT 0.375,7.208 5.573,7.406 5.198,0.198 10 false *2: for LEVIN

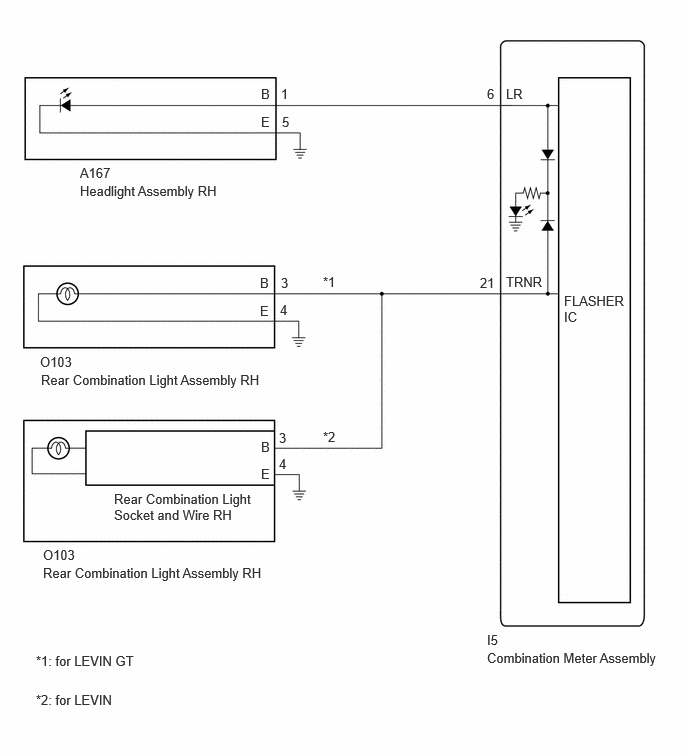

E516196E02
0.833,1.906 4.042,2.104 3.208,0.198 10 false Headlight Assembly RH 0.833,1.719 1.448,1.917 0.615,0.198 10 false A167 2.719,0.896 2.938,1.198 0.219,0.302 10 false B 2.938,1.188 3.156,1.49 0.219,0.302 10 false 5 2.927,0.896 3.146,1.198 0.219,0.302 10 false 1 2.719,1.188 2.938,1.49 0.219,0.302 10 false E 0.427,3.875 5.625,4.073 5.198,0.198 10 false Rear Combination Light Assembly RH 0.417,3.688 1.031,3.885 0.615,0.198 10 false O103 0.448,5.698 1.063,5.896 0.615,0.198 10 false O103 0.448,5.885 5.646,6.083 5.198,0.198 10 false Rear Combination Light Assembly RH 1.188,5.115 2.646,5.635 1.458,0.521 10 false Rear Combination Light Socket and Wire RH 3.365,2.854 3.677,3.271 0.313,0.417 10 false *1 3.365,4.469 3.677,4.885 0.313,0.417 10 false *2 2.708,2.865 2.927,3.167 0.219,0.302 10 false B 2.719,4.573 2.938,4.875 0.219,0.302 10 false B 2.708,3.156 2.927,3.458 0.219,0.302 10 false E 2.719,4.854 2.938,5.156 0.219,0.302 10 false E 2.927,2.865 3.146,3.156 0.219,0.292 10 false 3 2.917,3.146 3.135,3.448 0.219,0.302 10 false 4 2.906,4.479 3.125,4.781 0.219,0.302 10 false 3 2.906,4.75 3.125,5.052 0.219,0.302 10 false 4 5.875,3.052 6.521,3.521 0.646,0.469 10 false FLASHER IC 5.271,0.896 5.854,1.208 0.583,0.313 10 false LR 5.271,2.854 5.854,3.167 0.583,0.313 10 false TRNR 5.073,0.896 5.792,1.385 0.719,0.49 10 false 6 5,2.865 5.719,3.354 0.719,0.49 10 false 21 5.073,6.771 6.958,7.375 1.885,0.604 10 false Combination Meter Assembly 5.073,6.583 6.958,7.188 1.885,0.604 10 false I5 0.375,6.802 5.573,7 5.198,0.198 10 false *1: for LEVIN GT 0.375,7.208 5.573,7.406 5.198,0.198 10 false *2: for LEVIN


for NR Series Engine (for GTMC Made)

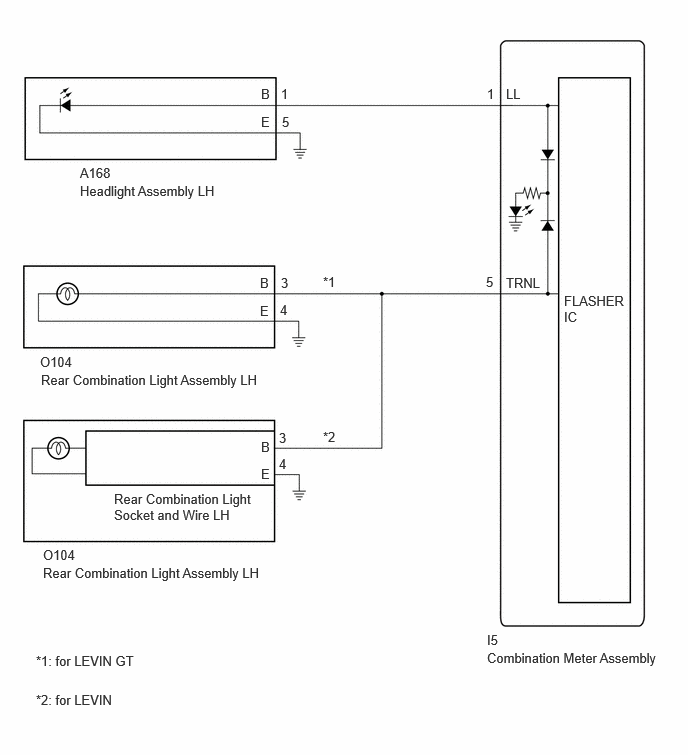

E516196E03
0.833,1.906 4.042,2.104 3.208,0.198 10 false Headlight Assembly LH 0.833,1.719 1.448,1.917 0.615,0.198 10 false A168 2.719,0.896 2.938,1.198 0.219,0.302 10 false B 2.938,1.188 3.156,1.49 0.219,0.302 10 false 5 2.927,0.896 3.146,1.198 0.219,0.302 10 false 1 2.719,1.188 2.938,1.49 0.219,0.302 10 false E 0.427,3.875 5.625,4.073 5.198,0.198 10 false Rear Combination Light Assembly LH 0.417,3.688 1.031,3.885 0.615,0.198 10 false O104 0.448,5.698 1.063,5.896 0.615,0.198 10 false O104 0.448,5.885 5.646,6.083 5.198,0.198 10 false Rear Combination Light Assembly LH 1.188,5.115 2.646,5.635 1.458,0.521 10 false Rear Combination Light Socket and Wire LH 3.365,2.854 3.677,3.271 0.313,0.417 10 false *1 3.365,4.469 3.677,4.885 0.313,0.417 10 false *2 2.708,2.865 2.927,3.167 0.219,0.302 10 false B 2.719,4.573 2.938,4.875 0.219,0.302 10 false B 2.708,3.156 2.927,3.458 0.219,0.302 10 false E 2.719,4.854 2.938,5.156 0.219,0.302 10 false E 2.927,2.865 3.146,3.156 0.219,0.292 10 false 3 2.917,3.146 3.135,3.448 0.219,0.302 10 false 4 2.906,4.479 3.125,4.781 0.219,0.302 10 false 3 2.906,4.75 3.125,5.052 0.219,0.302 10 false 4 5.875,3.052 6.521,3.521 0.646,0.469 10 false FLASHER IC 5.271,0.896 5.854,1.208 0.583,0.313 10 false LL 5.271,2.865 5.854,3.177 0.583,0.313 10 false TRNL 5.073,0.896 5.792,1.385 0.719,0.49 10 false 1 5.063,2.854 5.781,3.344 0.719,0.49 10 false 5 5.073,6.771 6.958,7.375 1.885,0.604 10 false Combination Meter Assembly 5.073,6.583 6.958,7.188 1.885,0.604 10 false I5 0.375,6.802 5.573,7 5.198,0.198 10 false *1: for LEVIN GT 0.375,7.208 5.573,7.406 5.198,0.198 10 false *2: for LEVIN

E516196E04
0.833,1.906 4.042,2.104 3.208,0.198 10 false Headlight Assembly RH 0.833,1.719 1.448,1.917 0.615,0.198 10 false A167 2.719,0.896 2.938,1.198 0.219,0.302 10 false B 2.938,1.188 3.156,1.49 0.219,0.302 10 false 5 2.927,0.896 3.146,1.198 0.219,0.302 10 false 1 2.719,1.188 2.938,1.49 0.219,0.302 10 false E 0.427,3.875 5.625,4.073 5.198,0.198 10 false Rear Combination Light Assembly RH 0.417,3.688 1.031,3.885 0.615,0.198 10 false O103 0.448,5.698 1.063,5.896 0.615,0.198 10 false O103 0.448,5.885 5.646,6.083 5.198,0.198 10 false Rear Combination Light Assembly RH 1.188,5.115 2.646,5.635 1.458,0.521 10 false Rear Combination Light Socket and Wire RH 3.365,2.854 3.677,3.271 0.313,0.417 10 false *1 3.365,4.469 3.677,4.885 0.313,0.417 10 false *2 2.708,2.865 2.927,3.167 0.219,0.302 10 false B 2.719,4.573 2.938,4.875 0.219,0.302 10 false B 2.708,3.156 2.927,3.458 0.219,0.302 10 false E 2.719,4.854 2.938,5.156 0.219,0.302 10 false E 2.927,2.865 3.146,3.156 0.219,0.292 10 false 3 2.917,3.146 3.135,3.448 0.219,0.302 10 false 4 2.906,4.479 3.125,4.781 0.219,0.302 10 false 3 2.906,4.75 3.125,5.052 0.219,0.302 10 false 4 5.875,3.052 6.521,3.521 0.646,0.469 10 false FLASHER IC 5.271,0.896 5.854,1.208 0.583,0.313 10 false LR 5.271,2.854 5.854,3.167 0.583,0.313 10 false TRNR 5.073,0.896 5.792,1.385 0.719,0.49 10 false 2 5.073,2.865 5.792,3.354 0.719,0.49 10 false 6 5.073,6.771 6.958,7.375 1.885,0.604 10 false Combination Meter Assembly 5.073,6.583 6.958,7.188 1.885,0.604 10 false I5 0.375,6.802 5.573,7 5.198,0.198 10 false *1: for LEVIN GT 0.375,7.208 5.573,7.406 5.198,0.198 10 false *2: for LEVIN


CAUTION / NOTICE / HINT

NOTICE:
·

When replacing the combination meter assembly, always replace it with a new one. If a combination meter assembly which was installed to another vehicle is used, the information stored in it will not match the information from the vehicle and a DTC may be stored.

·

except NR Series Engine

When replacing the combination meter assembly, update the ECU security key.

Click hereGeneral>SETUP>WHEN REPLACING OR REMOVING/INSTALLING PARTS>UPDATE ECU SECURITY KEY

·

Inspect the turn signal light bulbs before performing the following procedure.



PROCEDURE

1.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for TFTM Made A
for GTMC Made B



A

2.CONFIRM MODEL

B

37.CONFIRM MODEL
2.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
except NR Series Engine A
for NR Series Engine B



A

3.CHECK SYMPTOMS

B

22.CHECK SYMPTOMS
3.CHECK SYMPTOMS
a.

Operate the turn signal switch and check the problem symptoms.


Result:
Result Proceed to
Front turn signal light (LH side) does not blink A
Rear turn signal light (LH side) does not blink B
Front turn signal light (RH side) does not blink C
Rear turn signal light (RH side) does not blink D



A

4.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)

B

8.CONFIRM MODEL

C

13.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)

D

17.CONFIRM MODEL
4.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)


c.

Interchange the headlight assembly LH with RH and connect the connectors.


d.

Check the front turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (LH side) does not blink)
A
Front turn signal light (LH side) operates normally B



A

5.CONFIRM MODEL

B

5.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LED Type Turn Signal Light A
for Bulb Type Turn Signal Light B



A

6.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

7.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
6.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A166 headlight assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A166-7 (B) - I5-5 (LL) Always Below 1 Ω
A166-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

7.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A164 headlight assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A164-1 (B) - I5-5 (LL) Always Below 1 Ω
A164-2 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

8.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LED Type Turn Signal Light A
for Bulb Type Turn Signal Light B



A

9.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

B

10.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH
9.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

11.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

10.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

11.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

12.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
11.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the I5 combination meter assembly connector.


b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O104-3 (B) - I5-22 (TRNL) Always Below 1 Ω
O104-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

12.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
a.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire LH with RH and connect the connectors.


d.

Check the rear turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light does not blink)
A
Rear turn signal light (LH side) operates normally B



A

B

13.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)


c.

Interchange the headlight assembly RH with LH and connect the connectors.


d.

Check the front turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (RH side) does not blink)
A
Front turn signal light (RH side) operates normally B



A

14.CONFIRM MODEL

B

14.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LED Type Turn Signal Light A
for Bulb Type Turn Signal Light B



A

15.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

16.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
15.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A165 headlight assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A165-7 (B) - I5-6 (LR) Always Below 1 Ω
A165-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

16.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A163 headlight assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A163-1 (B) - I5-6 (LR) Always Below 1 Ω
A163-2 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

17.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LED Type Turn Signal Light A
for Bulb Type Turn Signal Light B



A

18.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

B

19.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH
18.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

20.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

19.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

20.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

21.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
20.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the I5 combination meter assembly connector.


b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O103-3 (B) - I5-21 (TRNR) Always Below 1 Ω
O103-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

21.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
a.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire RH with LH and connect the connectors.


d.

Check the rear turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light does not blink)
A
Rear turn signal light (RH side) operates normally B



A

B

22.CHECK SYMPTOMS
a.

Operate the turn signal switch and check the problem symptoms.


Result:
Result Proceed to
Front turn signal light (LH side) does not blink A
Rear turn signal light (LH side) does not blink B
Front turn signal light (RH side) does not blink C
Rear turn signal light (RH side) does not blink D



A

23.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)

B

25.CONFIRM MODEL

C

30.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)

D

32.CONFIRM MODEL
23.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)


c.

Interchange the headlight assembly LH with RH and connect the connectors.


d.

Check the front turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (LH side) does not blink)
A
Front turn signal light (LH side) operates normally B



A

24.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

24.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A164 headlight assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A164-1 (B) - I5-1 (LL) Always Below 1 Ω
A164-2 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

25.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LED Type Turn Signal Light A
for Bulb Type Turn Signal Light B



A

26.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

B

27.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH
26.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

28.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

27.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

28.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

29.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
28.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the I5 combination meter assembly connector.


b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O104-3 (B) - I5-5 (TRNL) Always Below 1 Ω
O104-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

29.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
a.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire LH with RH and connect the connectors.


d.

Check the rear turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light does not blink)
A
Rear turn signal light (LH side) operates normally B



A

B

30.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)


c.

Interchange the headlight assembly RH with LH and connect the connectors.


d.

Check the front turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (RH side) does not blink)
A
Front turn signal light (RH side) operates normally B



A

31.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

31.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A163 headlight assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A163-1 (B) - I5-2 (LR) Always Below 1 Ω
A163-2 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

32.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LED Type Turn Signal Light A
for Bulb Type Turn Signal Light B



A

33.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

B

34.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH
33.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

35.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

34.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

35.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

36.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
35.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the I5 combination meter assembly connector.


b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O103-3 (B) - I5-6 (TRNR) Always Below 1 Ω
O103-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

36.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
a.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for TFTM Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire RH with LH and connect the connectors.


d.

Check the rear turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light does not blink)
A
Rear turn signal light (RH side) operates normally B



A

B

37.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
except NR Series Engine A
for NR Series Engine B



A

38.CHECK SYMPTOMS

B

53.CHECK SYMPTOMS
38.CHECK SYMPTOMS
a.

Operate the turn signal switch and check the problem symptoms.


Result:
Result Proceed to
Front turn signal light (LH side) does not blink A
Rear turn signal light (LH side) does not blink B
Front turn signal light (RH side) does not blink C
Rear turn signal light (RH side) does not blink D



A

39.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)

B

41.CONFIRM MODEL

C

46.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)

D

48.CONFIRM MODEL
39.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)


c.

Interchange the headlight assembly LH with RH and connect the connectors.


d.

Check the front turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (LH side) does not blink)
A
Front turn signal light (LH side) operates normally B



A

40.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

40.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A168 headlight assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A168-1 (B) - I5-5 (LL) Always Below 1 Ω
A168-5 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

41.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LEVIN GT A
for LEVIN B



A

42.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

B

43.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH
42.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

44.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

43.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

44.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

45.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
44.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the O104 rear combination light assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O104-3 (B) - I5-22 (TRNL) Always Below 1 Ω
O104-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

45.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
a.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire LH with RH and connect the connectors.


d.

Check the rear turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light (LH side) does not blink)
A
Rear turn signal light (LH side) operates normally B



A

B

46.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)


c.

Interchange the headlight assembly RH with LH and connect the connectors.


d.

Check the front turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (RH side) does not blink)
A
Front turn signal light (RH side) operates normally B



A

47.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

47.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A167 headlight assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A167-1 (B) - I5-6 (LR) Always Below 1 Ω
A167-5 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

48.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LEVIN GT A
for LEVIN B



A

49.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

B

50.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH
49.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

51.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

50.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

51.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

52.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
51.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the O103 rear combination light assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O103-3 (B) - I5-21 (TRNR) Always Below 1 Ω
O103-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

52.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
a.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire RH with LH and connect the connectors.


d.

Check the rear turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light (RH side) does not blink)
A
Rear turn signal light (RH side) operates normally B



A

B

53.CHECK SYMPTOMS
a.

Operate the turn signal switch and check the problem symptoms.


Result:
Result Proceed to
Front turn signal light (LH side) does not blink A
Rear turn signal light (LH side) does not blink B
Front turn signal light (RH side) does not blink C
Rear turn signal light (RH side) does not blink D



A

54.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)

B

56.CONFIRM MODEL

C

61.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)

D

63.CONFIRM MODEL
54.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY LH)


c.

Interchange the headlight assembly LH with RH and connect the connectors.


d.

Check the front turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (LH side) does not blink)
A
Front turn signal light (LH side) operates normally B



A

55.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

55.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A168 headlight assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A168-1 (B) - I5-1 (LL) Always Below 1 Ω
A168-5 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

56.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LEVIN GT A
for LEVIN B



A

57.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

B

58.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH
57.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

59.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

58.INSPECT REAR COMBINATION LIGHT ASSEMBLY LH

OK

59.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

60.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
59.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY LH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the O104 rear combination light assembly LH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O104-3 (B) - I5-5 (TRNL) Always Below 1 Ω
O104-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

60.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE LH)
a.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire LH with RH and connect the connectors.


d.

Check the rear turn signal light (LH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light (LH side) does not blink)
A
Rear turn signal light (LH side) operates normally B



A

B

61.CHECK FRONT TURN SIGNAL LIGHT (HEADLIGHT ASSEMBLY RH)


c.

Interchange the headlight assembly RH with LH and connect the connectors.


d.

Check the front turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Front turn signal light (RH side) does not blink)
A
Front turn signal light (RH side) operates normally B



A

62.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

B

62.CHECK HARNESS AND CONNECTOR (HEADLIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the A167 headlight assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
A167-1 (B) - I5-2 (LR) Always Below 1 Ω
A167-5 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

63.CONFIRM MODEL
a.

Choose the model to be inspected.


Result:
Result Proceed to
for LEVIN GT A
for LEVIN B



A

64.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

B

65.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH
64.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

66.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

65.INSPECT REAR COMBINATION LIGHT ASSEMBLY RH

OK

66.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)

NG

67.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
66.CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT ASSEMBLY RH - COMBINATION METER ASSEMBLY AND BODY GROUND)
a.

Disconnect the O103 rear combination light assembly RH connector.


b.

Disconnect the I5 combination meter assembly connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O103-3 (B) - I5-6 (TRNR) Always Below 1 Ω
O103-4 (E) - Body ground Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

67.CHECK REAR TURN SIGNAL LIGHT (REAR COMBINATION LIGHT SOCKET AND WIRE RH)
a.

Remove the rear combination light socket and wire RH from the rear combination light assembly RH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


b.

Remove the rear combination light socket and wire LH from the rear combination light assembly LH.

Click hereVehicle Exterior>LIGHTING (EXT)>REAR COMBINATION LIGHT ASSEMBLY (for GTMC Made)>DISASSEMBLY


c.

Interchange the rear combination light socket and wire RH with LH and connect the connectors.


d.

Check the rear turn signal light (RH side) operates normally.


Result:
Result Proceed to
Problem symptoms do not change
(Rear turn signal light (RH side) does not blink)
A
Rear turn signal light (RH side) operates normally B



A

B
