NAVIGATION / MULTI INFO DISPLAY  NAVIGATION SYSTEM  B157D  DAB Tuner Antenna Disconnected


DESCRIPTION

This DTC is stored when a malfunction occurs in the DAB tuner antenna which is connected to the radio and display receiver assembly.

DTC No. Detection Item DTC Detection Condition Trouble Area
B157D DAB Tuner Antenna Disconnected The DAB tuner antenna is not connected
·

Windshield glass (DAB antenna)

·

No. 2 Antenna cord sub-assembly

·

Antenna cord sub-assembly

·

Radio and display receiver assembly



WIRING DIAGRAM

E408537
5.438,2.698 6.656,3.167 1.219,0.469 10 false Radio and Display Receiver Assembly 5.156,0.771 6.375,1.24 1.219,0.469 10 false DAB 5.177,1.51 6.396,1.979 1.219,0.469 10 false DAB 2.625,0.771 3.844,1.24 1.219,0.469 10 false A 2.604,1.51 3.823,1.979 1.219,0.469 10 false A 3.938,0.771 5.156,1.24 1.219,0.469 10 false B 3.958,1.521 5.177,1.99 1.219,0.469 10 false B 4.208,2.521 5.104,2.958 0.896,0.438 10 false Antenna Cord Sub-assembly 2.719,2.5 3.938,2.906 1.219,0.406 10 false No. 2 Antenna Cord Sub-assembly 1.5,2.156 2.604,2.698 1.104,0.542 10 false Windshield Glass (DAB Antenna) 2.625,0.563 3.844,1.031 1.219,0.469 10 false 1 2.583,1.292 3.802,1.76 1.219,0.469 10 false 1a 3.927,1.302 5.146,1.771 1.219,0.469 10 false 3a 3.948,0.573 5.167,1.042 1.219,0.469 10 false 3 5.25,0.563 6.469,1.031 1.219,0.469 10 false 1 5.229,1.302 6.448,1.771 1.219,0.469 10 false 1a 5.573,0.771 6.792,1.24 1.219,0.469 10 false DAB 5.583,1.521 6.802,1.99 1.219,0.469 10 false GND

CAUTION / NOTICE / HINT

NOTICE:

When replacing the radio and display receiver assembly, always replace it with a new one. If a radio and display receiver assembly which was installed to another vehicle is used, the following may occur:

·

A communication malfunction DTC may be stored.

·

The radio and display receiver assembly may not operate normally.



HINT:

Depending on the parts that are replaced during vehicle inspection or maintenance, performing initialization, registration or calibration may be needed. Refer to Precaution for Navigation System.

Click hereAudio / Visual / Telematics>NAVIGATION / MULTI INFO DISPLAY>NAVIGATION SYSTEM>PRECAUTION


PROCEDURE

2.CHECK OPTIONAL COMPONENTS
a.

Check if any optional components that may decrease reception capacity, such as a telephone antenna, are installed.

OK:

Optional components are installed.


NOTICE:

Do not remove optional components without permission of the customer.



Result:
Proceed to
OK
NG



OK

REMOVE OPTIONAL COMPONENTS AND CHECK AGAIN (SEE NOTICE ABOVE)

NG

3.CHECK WINDSHIELD GLASS (DAB ANTENNA)
3.CHECK WINDSHIELD GLASS (DAB ANTENNA)

OK

4.CHECK ANTENNA CORD SUB-ASSEMBLY

NG

4.CHECK ANTENNA CORD SUB-ASSEMBLY
a.
E408535
0.667,0.635 1.083,0.875 0.417,0.24 1.479,1.646 1.896,1.885 0.417,0.24 1.844,0.896 2.156,1.396 2.156,1.396 2.385,1.396 true 1.906,2.885 1.833,3.271 1.833,3.271 1.604,3.271 true 1.01,0.292 1.208,0.292 1.208,0.292 1.677,0.896 true 0.74,0.688 1.115,0.948 0.375,0.26 10 false DAB 0.219,0.219 0.531,0.417 0.313,0.198 10 false *a 1.646,1.688 1.958,1.885 0.313,0.198 10 false B 0.208,1.479 0.521,1.677 0.313,0.198 10 false *b 2.427,1.302 2.74,1.5 0.313,0.198 10 false 1a 1.396,3.177 1.708,3.375 0.313,0.198 10 false 3a 2.604,1.313 3.125,1.552 0.521,0.24 10 false (GND) 0.667,0.219 1.188,0.458 0.521,0.24 10 false DAB
*a Front view of wire harness connector
(to Radio and Display Receiver Assembly)
*b Front view of wire harness connector
(to No. 2 Antenna Cord Sub-assembly)


Disconnect the antenna connector from the radio and display receiver assembly.


b.

Disconnect the antenna connector from the No. 2 antenna cord sub-assembly.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
DAB-1 (DAB) - B-3 Always Below 1 Ω
DAB-1a (GND) - B-3a Always Below 1 Ω
DAB-1 (DAB) or B-3 - Body ground Always 10 kΩ or higher



Result:
Proceed to
OK
NG



OK

5.CHECK NO. 2 ANTENNA CORD SUB-ASSEMBLY

NG

5.CHECK NO. 2 ANTENNA CORD SUB-ASSEMBLY
a.

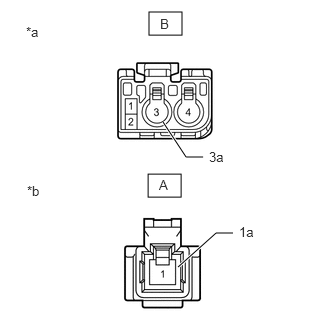

E408536C02
1.552,0.125 1.896,0.365 0.344,0.24 1.542,1.813 1.885,2.052 0.344,0.24 1.698,1.271 1.938,1.635 1.938,1.635 2.115,1.635 true 1.854,2.781 2.25,2.427 2.25,2.427 2.427,2.427 true 0.271,0.25 0.5,0.448 0.229,0.198 10 false *a 0.281,1.906 0.51,2.104 0.229,0.198 10 false *b 1.667,0.167 1.802,0.344 0.135,0.177 10 false B 1.656,1.844 1.792,2.021 0.135,0.177 10 false A 2.177,1.552 2.406,1.75 0.229,0.198 10 false 3a 2.49,2.333 2.719,2.531 0.229,0.198 10 false 1a
*a Front view of wire harness connector
(to Antenna Cord Sub-assembly)
*b Front view of wire harness connector
(to Windshield Glass [DAB Antenna])


Disconnect the antenna connector from the antenna cord sub-assembly.


b.

Disconnect the antenna connector from the windshield glass (DAB Antenna).


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
B-3 - A-1 Always Below 1 Ω
B-3a - A-1a Always Below 1 Ω
B-3 or A-1 - Body ground Always 10 kΩ or higher



Result:
Proceed to
OK
NG



OK

6.CHECK WINDSHIELD GLASS (DAB ANTENNA)

NG
