HEATING / AIR CONDITIONING  AIR CONDITIONING SYSTEM(for Gasoline Model)  P053011  Refrigerant Pressure Sensor Circuit Short to Ground


DESCRIPTION

The air conditioner pressure sensor, which is installed to the high pressure side pipe to detect refrigerant pressure, sends a refrigerant pressure signal to the air conditioning amplifier assembly. The air conditioning amplifier assembly converts this signal to a pressure value according to the sensor characteristics and uses it to control the compressor.

This DTC is stored if refrigerant pressure on the high pressure side is extremely low.

DTC No. Detection Item DTC Detection Condition Trouble Area Memory DTC Output from Priority
P053011 Refrigerant Pressure Sensor Circuit Short to Ground Diagnosis Condition:

Ignition switch ON


Malfunction:

Short (GND) in air conditioner pressure sensor circuit


Detection Time:

Continuously for 4 seconds or more


·

Refrigerant volume

·

Air conditioner pressure sensor

·

Harness or connector

·

Air conditioning amplifier assembly


Memorized Air Conditioner A

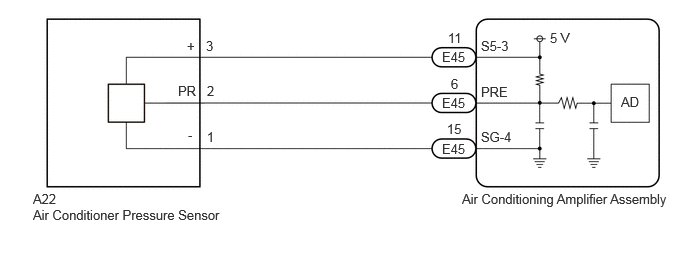

WIRING DIAGRAM

E432279E02
2.146,0.396 2.302,0.594 0.156,0.198 10 false 3 2.156,0.865 2.313,1.063 0.156,0.198 10 false 2 2.156,1.344 2.313,1.542 0.156,0.198 10 false 1 1.948,0.396 2.104,0.594 0.156,0.198 10 false + 1.854,0.865 2.125,1.063 0.271,0.198 10 false PR 1.958,1.323 2.115,1.521 0.156,0.198 10 false - 0.344,1.99 0.698,2.188 0.354,0.198 10 false A22 0.344,2.156 2.51,2.375 2.167,0.219 10 false Air Conditioner Pressure Sensor 4.813,1.99 7.021,2.229 2.208,0.24 10 false Air Conditioning Amplifier Assembly 4.667,0.313 4.917,0.542 0.25,0.229 10 false 11 4.698,0.792 4.917,0.99 0.219,0.198 10 false 6 4.656,1.26 4.917,1.469 0.26,0.208 10 false 15 5.01,0.875 5.385,1.063 0.375,0.188 10 false PRE 5.01,0.396 5.385,0.583 0.375,0.188 10 false S5-3 5.01,1.344 5.385,1.531 0.375,0.188 10 false SG-4 5.729,0.313 6.104,0.5 0.375,0.188 10 false 5 V 6.469,0.979 6.844,1.167 0.375,0.188 10 false AD 4.604,0.51 4.938,0.74 0.333,0.229 10 false E45 4.604,0.99 4.958,1.198 0.354,0.208 10 false E45 4.604,1.469 4.948,1.677 0.344,0.208 10 false E45

PROCEDURE

1.CHECK COMPARE REFRIGERANT GAS PRESSURE VALUES SHOWN ON GTS AND MANIFOLD GAUGE SET

Pre-procedure1

a.

Install a manifold gauge set.


Procedure1

b.

Compare the values displayed in the Data List and on the manifold gauge.

Body Electrical > Air Conditioner > Data List
Tester Display Measurement Item Range Normal Condition Diagnostic Note
Regulator Pressure Sensor Air conditioner pressure sensor -32.768 to 32.767 MPaG Actual refrigerant pressure displayed
·

Refrigerant line (gas leak etc.)

·

Air conditioner pressure sensor circuit malfunction


Body Electrical > Air Conditioner > Data List
Tester Display
Regulator Pressure Sensor
50003 450 106
Result:
Result Proceed to
Data List value and manifold gauge set value do not match A
Data List value matches manifold gauge set value B



Post-procedure1

c.

None



A

2.READ VALUE USING GTS (REGULATOR PRESSURE SENSOR)

B

2.READ VALUE USING GTS (REGULATOR PRESSURE SENSOR)
a.

Read the Data List according to the display on the GTS.

Body Electrical > Air Conditioner > Data List
Tester Display Measurement Item Range Normal Condition Diagnostic Note
Regulator Pressure Sensor Air conditioner pressure sensor -32.768 to 32.767 MPaG Actual refrigerant pressure displayed
·

Refrigerant line (gas leak etc.)

·

Air conditioner pressure sensor circuit malfunction


Body Electrical > Air Conditioner > Data List
Tester Display
Regulator Pressure Sensor
50003 450 106
OK:

Disconnecting the A22 connector of the air conditioner pressure sensor causes the Data List value to change.



Result:
Result Proceed to
Regulator pressure sensor value changes A
Regulator pressure sensor value does not change B



A

3.CHECK HARNESS AND CONNECTOR (AIR CONDITIONER PRESSURE SENSOR - POWER SOURCE)

B

5.CHECK HARNESS AND CONNECTOR (AIR CONDITIONER PRESSURE SENSOR - BODY GROUND)
3.CHECK HARNESS AND CONNECTOR (AIR CONDITIONER PRESSURE SENSOR - POWER SOURCE)

Pre-procedure1

a.

Disconnect the A22 air conditioner pressure sensor connector.


Procedure1

b.

Measure the voltage according to the value(s) in the table below.

Standard Voltage:
Tester Connection Condition Specified Condition

Click Location & Routing(A22)Location & Routing

Click Connector(A22)Engine Compartment>Engine Room Main Wire / Transmission Wire>Air Conditioning Pressure Sensor

A22-3 (+) - Body ground Ignition switch ON 4.75 to 5.25 V


Result:
Proceed to
OK
NG



Post-procedure1

c.

None



OK

NG

4.CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER ASSEMBLY - AIR CONDITIONER PRESSURE SENSOR)
4.CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER ASSEMBLY - AIR CONDITIONER PRESSURE SENSOR)

Pre-procedure1

a.

Disconnect the A22 air conditioner pressure sensor connector.


b.

Disconnect the E45 air conditioning amplifier assembly connector.


Procedure1

c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition

Click Location & Routing(A22,E45)Location & Routing

Click Connector(A22)Engine Compartment>Engine Room Main Wire / Transmission Wire>Air Conditioning Pressure Sensor

Click Connector(E45)Instrument Panel>Instrument Panel Wire / Radio Wiring Sub-Assy / Telephone Computer Wire>Air Conditioning Amplifier Assembly

A22-3 (+) - E45-11 (S5-3) Always Below 1 Ω


Result:
Proceed to
OK
NG



Post-procedure1

d.

None



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.CHECK HARNESS AND CONNECTOR (AIR CONDITIONER PRESSURE SENSOR - BODY GROUND)

Pre-procedure1

a.

Disconnect the A22 air conditioner pressure sensor connector.


Procedure1

b.

Measure the voltage according to the value(s) in the table below.

Standard Voltage:
Tester Connection Condition Specified Condition

Click Location & Routing(A22)Location & Routing

Click Connector(A22)Engine Compartment>Engine Room Main Wire / Transmission Wire>Air Conditioning Pressure Sensor

A22-2 (PR) - Body ground Ignition switch ON 3.0 to 5.25 V


Result:
Proceed to
OK
NG



Post-procedure1

c.

None



OK

NG

6.CHECK HARNESS AND CONNECTOR (AIR CONDITIONER PRESSURE SENSOR - AIR CONDITIONING AMPLIFIER ASSEMBLY)
6.CHECK HARNESS AND CONNECTOR (AIR CONDITIONER PRESSURE SENSOR - AIR CONDITIONING AMPLIFIER ASSEMBLY)

Pre-procedure1

a.

Disconnect the A22 air conditioner pressure sensor connector.


b.

Disconnect the E45 air conditioning amplifier assembly connector.


Procedure1

c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition

Click Location & Routing(A22,E45)Location & Routing

Click Connector(A22)Engine Compartment>Engine Room Main Wire / Transmission Wire>Air Conditioning Pressure Sensor

Click Connector(E45)Instrument Panel>Instrument Panel Wire / Radio Wiring Sub-Assy / Telephone Computer Wire>Air Conditioning Amplifier Assembly

A22-2 (PR) or E45-6 (PRE) - Other terminals and body ground Always 10 kΩ or higher


Result:
Proceed to
OK
NG



Post-procedure1

d.

None



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR
