DOOR / HATCH  HOOD LOCK CONTROL CABLE ASSEMBLY  INSTALLATION


CAUTION / NOTICE / HINT

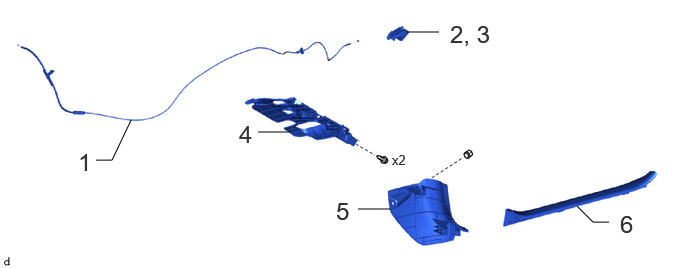

COMPONENTS (INSTALLATION)
B630947N02
1,1.667 1.167,1.667 1.167,1.667 1.365,1.25 false 4.24,0.333 4.573,0.333 false 2.688,1.375 3.021,1.375 false 6.01,2.146 6.177,2.313 6.177,2.313 6.344,2.313 false 3.729,2.177 4.063,2.177 false 0.813,1.542 1.094,1.896 0.281,0.354 18 false 1 4.688,0.208 5.458,0.594 0.771,0.385 18 false 2, 3 2.49,1.25 2.771,1.604 0.281,0.354 18 false 4 3.5,2.052 3.781,2.406 0.281,0.354 18 false 5 6.458,2.188 6.74,2.542 0.281,0.354 18 false 6 4.083,1.583 4.396,1.781 0.313,0.198 10 false x2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 HOOD LOCK CONTROL CABLE ASSEMBLY 53630 - - -
2 INSTALL HOOD LOCK CONTROL LEVER SUB-ASSEMBLY 53601 - - -
3 CONNECT HOOD LOCK CONTROL LEVER SUB-ASSEMBLY 53601 - - -
4 NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY 55606 - - -
5 COWL SIDE TRIM SUB-ASSEMBLY LH 62112A - - -
6 FRONT DOOR SCUFF PLATE LH 67914B - - -

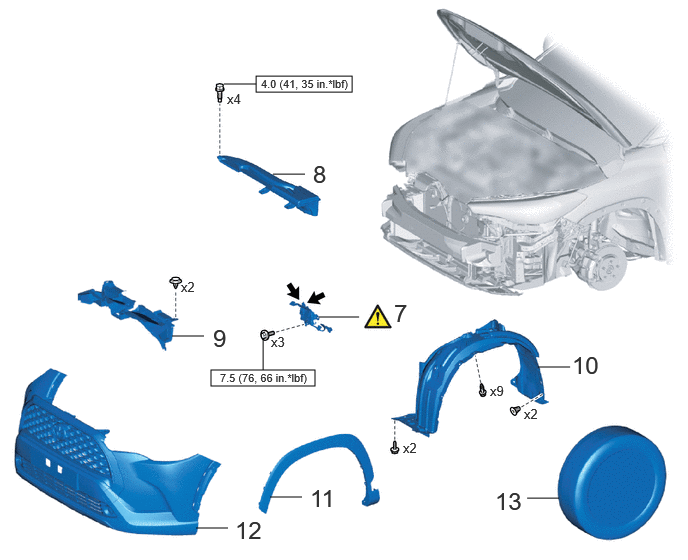

B635086N03
2.198,3.854 3.281,4.021 1.083,0.167 2.667,0.792 3.667,0.958 1,0.167 1.792,3.5 2.125,3.5 false 5.604,3.823 5.938,3.823 false 2.042,5.5 2.375,5.5 false 2.813,5.177 3.146,5.177 false 5.49,5.188 5.823,5.188 false 2.844,1.813 3.177,1.813 false 2.74,3.854 2.74,3.521 false 2.333,0.875 2.667,0.875 false 3.323,3.302 3.74,3.302 false 3.229,5.042 3.781,5.438 0.552,0.396 18 false 11 5.958,3.656 6.427,4.063 0.469,0.406 18 false 10 2.448,5.375 2.927,5.75 0.479,0.375 18 false 12 3.26,1.667 3.542,2.021 0.281,0.354 18 false 8 5.156,5.073 5.656,5.458 0.5,0.385 18 false 13 2.823,3.479 3.094,3.656 0.271,0.177 10 false x3 4.198,4.583 4.469,4.76 0.271,0.177 10 false x2 2.365,0.948 2.635,1.125 0.271,0.177 10 false x4 2.219,3.375 2.5,3.729 0.281,0.354 18 false 9 1.885,2.906 2.156,3.083 0.271,0.177 10 false x2 4.104,3.115 4.385,3.469 0.281,0.354 18 false 7 5.104,3.99 5.375,4.167 0.271,0.177 10 false x9 5.458,4.229 5.729,4.406 0.271,0.177 10 false x2 2.719,0.802 4.104,1.042 1.385,0.24 8 false 4.0 (41, 35 in.*lbf) 2.292,3.865 3.375,4.083 1.083,0.219 8 false 7.5 (76, 66 in.*lbf)

Procedure Part Name Code
Z101186

Z101188

Z101187

7 HOOD LOCK WITH COURTESY LIGHT SWITCH ASSEMBLY 53510G (Click here) - -
8 INLET NO. 1 AIR CLEANER 17751 - - -
9 NO. 1 RADIATOR TO SUPPORT SEAL 16561C - - -
10 FRONT FENDER LINER LH 53876A - - -
11 FRONT FENDER MOULDING SUB-ASSEMBLY LH 75602A - - -
12 FRONT BUMPER ASSEMBLY - - - -
13 FRONT WHEEL LH - - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque
V100135

MP grease

PROCEDURE

Hide 53630 1.INSTALL HOOD LOCK CONTROL CABLE ASSEMBLY

Hide 53601 2.INSTALL HOOD LOCK CONTROL LEVER SUB-ASSEMBLY

Hide 53601 3.CONNECT HOOD LOCK CONTROL LEVER SUB-ASSEMBLY

Hide 55606 4.INSTALL NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

Hide 62112A 5.INSTALL COWL SIDE TRIM SUB-ASSEMBLY LH

Hide 67914B 6.INSTALL FRONT DOOR SCUFF PLATE LH

Hide 53510G 7.INSTALL HOOD LOCK WITH COURTESY LIGHT SWITCH ASSEMBLY

a.
B632390C01
2.75,0.073 3.031,0.427 0.281,0.354 18 false i
V100155

MP Grease - -


i.

Apply MP grease to the sliding parts of the hood lock with courtesy light switch assembly.



b.
B632391N01
0.354,0.094 0.635,0.448 0.281,0.354 18 false i 3.583,0.094 4.594,0.438 1.01,0.344 18 true ii, iii, iv

i.

Engage the guide and connect the hood lock control cable assembly to the hood lock with courtesy light switch assembly.


ii.

Install the hood lock with courtesy light switch assembly with the 3 bolts.

Torque:
7.5 N*m (76 kgf*cm, 66 in.*lbf)


iii.

Engage the clamps.


iv.

Connect the connector.



Hide 16561C 9.INSTALL NO. 1 RADIATOR TO SUPPORT SEAL

Hide 53876A 10.INSTALL FRONT FENDER LINER LH
