RM38T0EC _59 Vehicle Exterior _114126 EXTERIOR PANELS / TRIM _0505938 WHEEL OPENING MOULDING(for Front) A

EXTERIOR PANELS / TRIM  WHEEL OPENING MOULDING(for Front)  INSTALLATION


CAUTION / NOTICE / HINT

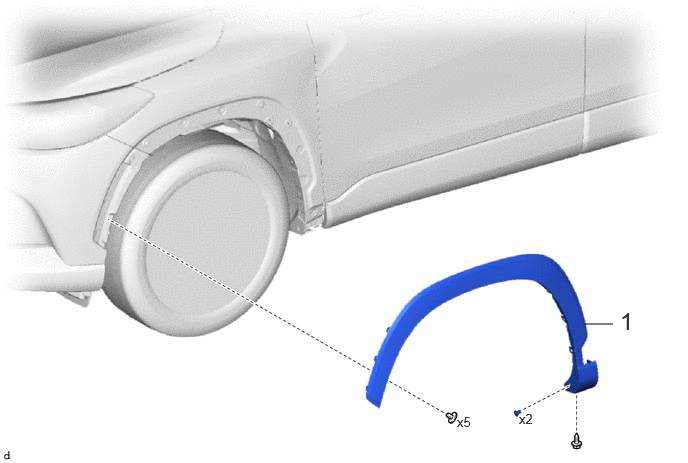

COMPONENTS (INSTALLATION)
B577689N02
6.094,3.375 6.385,3.375 false 5.406,4.281 5.719,4.479 0.313,0.198 10 false x2 4.76,4.313 5.073,4.51 0.313,0.198 10 false x5 6.458,3.198 6.771,3.542 0.313,0.344 18 false 1

Procedure Part Name Code
Z101186

Z101188

Z101187

1 FRONT FENDER MOULDING SUB-ASSEMBLY 75602A - - -

CAUTION / NOTICE / HINT

HINT:
·

Use the same procedure for the RH side and LH side.

·

The following procedure is for the LH side.



PROCEDURE

Hide 75602A 1.INSTALL FRONT FENDER MOULDING SUB-ASSEMBLY
