RM38T0EC _51 Engine / Hybrid System _144957 HYBRID / BATTERY CONTROL _0604248 FRAME WIRE A

HYBRID / BATTERY CONTROL  FRAME WIRE  REMOVAL


CAUTION / NOTICE / HINT

COMPONENTS (REMOVAL)

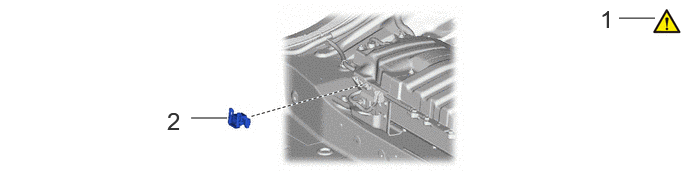

A524796N01
6.448,0.188 6.823,0.188 false 1.99,1.229 2.365,1.229 false 6.25,0.052 6.708,0.417 0.458,0.365 18 false 1 1.74,1.115 2.688,1.604 0.948,0.49 18 false 2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 PRECAUTION - (Click here) - -
2 SERVICE PLUG GRIP G3834 - - -

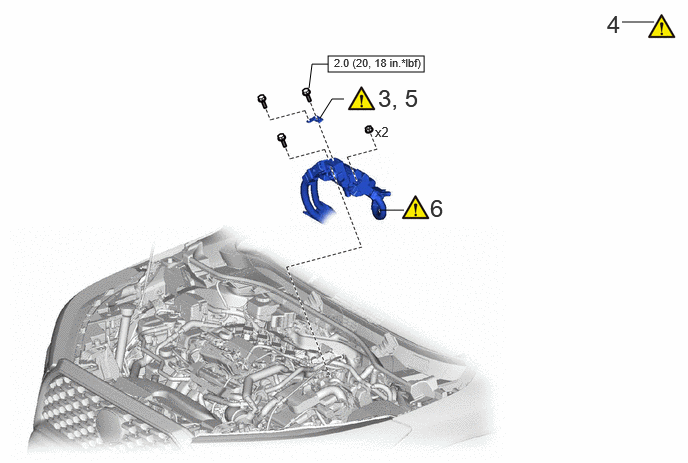

A548690N02
3.417,0.583 4.417,0.75 1,0.167 3.219,0.917 3.25,0.667 3.25,0.667 3.417,0.667 false 6.479,0.229 6.813,0.229 false 3.948,2.188 4.208,2.188 false 3.333,1.229 3.458,1.031 3.458,1.031 3.583,1.031 false 3.906,1.292 4.219,1.448 0.313,0.156 10 false x2 4.479,2.021 4.76,2.375 0.281,0.354 18 false 6 6.323,0.104 6.604,0.458 0.281,0.354 18 false 4 3.479,0.583 4.51,0.875 1.031,0.292 8 false 2.0 (20, 18 in.*lbf) 3.938,0.875 4.49,1.198 0.552,0.323 18 false 3, 5

Procedure Part Name Code
Z101186

Z101188

Z101187

3 REMOVE CONNECTOR COVER ASSEMBLY - (Click here) - -
4 TERMINAL VOLTAGE - (Click here) - -
5 TEMPORARILY INSTALL CONNECTOR COVER ASSEMBLY - (Click here) - -
6 FLOOR UNDER WIRE 821H1 (Click here) - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

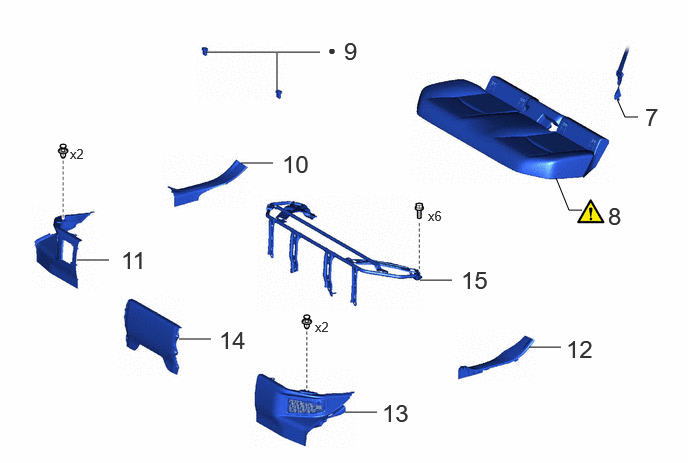

A522011N13
2.146,0.542 3.333,0.542 false 2.885,0.938 2.885,0.552 false 2.51,1.698 2.844,1.698 false 4.375,2.917 4.708,2.917 false 5.51,3.615 5.844,3.615 false 5.792,1.854 5.927,2.188 5.927,2.188 6.063,2.188 false 3.594,4.292 3.927,4.292 false 1.865,3.531 2.198,3.531 false 0.802,2.708 1.135,2.708 false 6.427,1.031 6.51,1.219 6.51,1.219 6.646,1.219 false 3.281,3.323 3.594,3.521 0.313,0.198 10 false x2 0.729,1.521 1.042,1.719 0.313,0.198 10 false x2 4.458,2.167 4.771,2.365 0.313,0.198 10 false x6 6.719,1.073 7.063,1.479 0.344,0.406 18 false 7 6.333,2.104 6.677,2.51 0.344,0.406 18 false 8 3.583,0.385 3.927,0.792 0.344,0.406 18 false 9 2.938,1.563 3.281,1.969 0.344,0.406 18 false 10 1.26,2.563 1.604,2.969 0.344,0.406 18 false 11 3.979,4.156 4.323,4.563 0.344,0.406 18 false 13 5.896,3.49 6.24,3.896 0.344,0.406 18 false 12 2.281,3.396 2.625,3.802 0.344,0.406 18 false 14 4.802,2.771 5.146,3.177 0.344,0.406 18 false 15 3.417,0.438 3.635,0.698 0.219,0.26 10 false

Procedure Part Name Code
Z101186

Z101188

Z101187

7 REAR CENTER SEAT OUTER BELT ASSEMBLY 73350C - - -
8 BENCH TYPE REAR SEAT CUSHION ASSEMBLY - (Click here) - -
9 REAR SEAT CUSHION LOCK HOOK 72693 - - -
10 REAR DOOR SCUFF PLATE RH 67917A - - -
11 REAR UNDER SIDE COVER RH 76973F - - -
12 REAR DOOR SCUFF PLATE LH 67918A - - -
13 REAR UNDER SIDE COVER LH 76974F - - -
14 REAR UNDER COVER 76971G - - -
15 REAR SEAT CUSHION LEG SUB-ASSEMBLY 71033 - - -

Non-reusable part - -

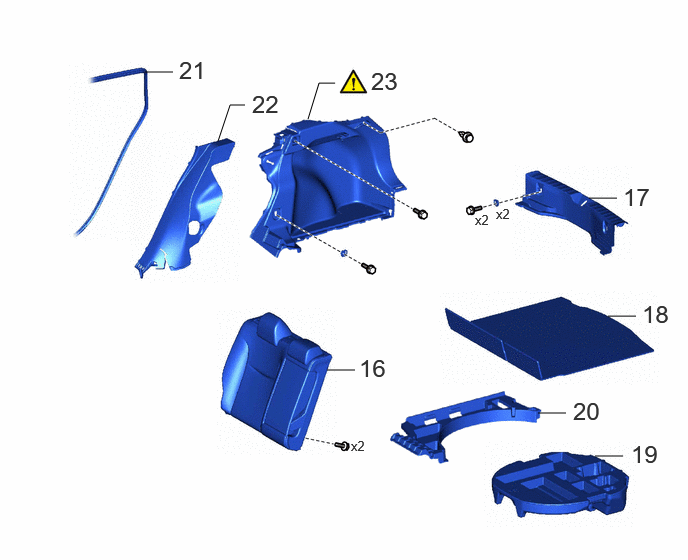

A548696N02
3.406,3.854 3.698,3.854 false 3.208,1.24 3.323,0.865 3.323,0.865 3.49,0.865 false 1.51,0.75 1.802,0.75 false 2.271,1.469 2.396,1.094 2.396,1.094 2.552,1.094 false 5.604,4.302 5.896,4.302 false 6.198,4.75 6.49,4.75 false 6.333,3.292 6.625,3.292 false 6.135,2.063 6.427,2.063 false 3.74,3.688 4.292,4.042 0.552,0.354 18 false 16 6.49,1.906 7.042,2.26 0.552,0.354 18 false 17 6.688,3.125 7.073,3.531 0.385,0.406 18 false 18 6.573,4.583 6.958,4.99 0.385,0.406 18 false 19 5.969,4.135 6.354,4.542 0.385,0.406 18 false 20 1.865,0.583 2.25,0.99 0.385,0.406 18 false 21 3.865,0.698 4.25,1.104 0.385,0.406 18 false 23 5.167,2.146 5.719,2.5 0.552,0.354 10 false x2 4.948,2.208 5.5,2.563 0.552,0.354 10 false x2 3.656,4.563 4.208,4.917 0.552,0.354 10 false x2 2.625,0.938 3.01,1.344 0.385,0.406 18 false 22

Procedure Part Name Code
Z101186

Z101188

Z101187

16 REAR SEATBACK ASSEMBLY RH - - - -
17 REAR DECK TRIM COVER 64716D - - -
18 DECK BOARD ASSEMBLY 58410B - - -
19 SPARE WHEEL CUSHION 64777J - - -
20 DECK FLOOR BOX RH 64995 - - -
21 REAR DOOR OPENING TRIM WEATHERSTRIP RH 62331A - - -
22 REAR SEAT SIDE GARNISH RH 62551F - - -
23 DECK TRIM SIDE PANEL ASSEMBLY RH 64730B (Click here) - -

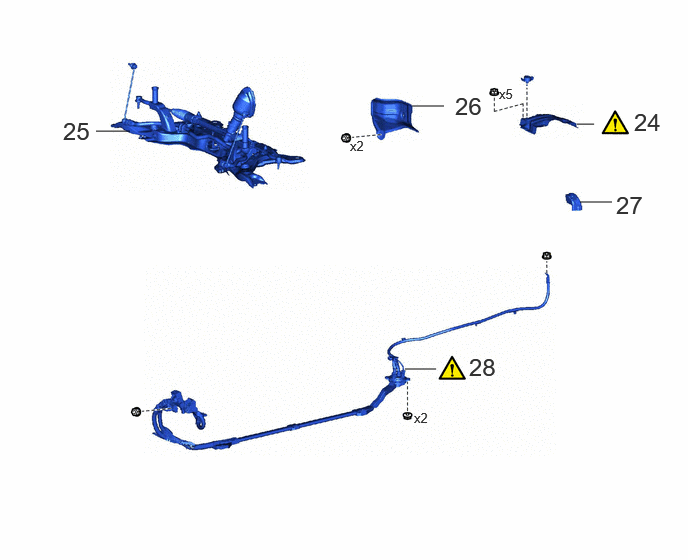

A548697N04
1,1.365 1.354,1.365 false 4.292,1.104 4.625,1.104 false 4.219,3.844 4.542,3.844 false 6.01,1.292 6.188,1.292 false 6.042,2.104 6.375,2.104 false 6.604,1.125 7.156,1.479 0.552,0.354 18 false 24 0.656,1.219 1.208,1.583 0.552,0.365 18 false 25 4.74,0.958 5.292,1.313 0.552,0.354 18 false 26 4.885,3.677 5.292,3.979 0.406,0.302 18 false 28 5.198,0.896 5.521,1.135 0.323,0.24 10 false x5 4.313,4.271 4.635,4.51 0.323,0.24 10 false x2 3.646,1.438 3.969,1.677 0.323,0.24 10 false x2 6.417,1.99 6.823,2.292 0.406,0.302 18 false 27

Procedure Part Name Code
Z101186

Z101188

Z101187

24 NO. 1 HYBRID BATTERY SHIELD SUB-ASSEMBLY G920Q (Click here) - -
25 FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY 51201 - - -
26 DASH PANEL HEAT INSULATOR 55225C - - -
27 BATTERY TERMINAL CONNECTOR COVER 28800D - - -
28 FLOOR UNDER WIRE 821H1 (Click here) - -

CAUTION / NOTICE / HINT

CAUTION:
·
A340386

Orange wire harnesses and connectors indicate high-voltage circuits. To prevent electric shock, always follow the procedure described in the repair manual.

Click hereEngine / Hybrid System>HYBRID / BATTERY CONTROL>HYBRID CONTROL SYSTEM>PRECAUTION

·
A340358

To prevent electric shock, wear insulated gloves when working on wire harnesses and components of the high voltage system.



HINT:

When the cable is disconnected / reconnected to the auxiliary battery terminal, systems temporarily stop operating. However, each system has a function that completes learning the first time the system is used.

·

Learning completes when vehicle is driven.

Effect/Inoperative Function When Necessary Procedures are not Performed Necessary Procedures Link
Front Camera System Drive the vehicle straight ahead at 15 km/h (10 mph) or more for 1 second or more. (Click here)

·

Learning completes when vehicle is operated normally

Effect/Inoperative Function When Necessary Procedures are not Performed Necessary Procedures Link
Power door lock control system
·

Back door opener


Perform door unlock operation with door control switch or electrical key transmitter sub-assembly switch. (Click here)
Power back door system Fully close the back door by hand.
HINT:

Initialization is not necessary if the above procedures are performed while the back door is closed.


(Click here)
Air conditioning system After the ignition switch is turned to ON, the servo motor standard position is recognized. -



PROCEDURE

Hide 1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the negative (-) auxiliary battery terminal.

Click hereGeneral>SETUP>WHEN DISCONNECTING OR RECONNECTING BATTERY TERMINAL>BEFORE DISCONNECTING BATTERY


Hide 3.REMOVE CONNECTOR COVER ASSEMBLY

Hide 5.TEMPORARILY INSTALL CONNECTOR COVER ASSEMBLY

Hide 821H1 6.DISCONNECT FLOOR UNDER WIRE

Hide 67918A 12.REMOVE REAR DOOR SCUFF PLATE LH

a.

Use the same procedure as for the RH side.


Hide 64777J 19.REMOVE SPARE WHEEL CUSHION

a.
B658332


Hide 64730B 23.REMOVE DECK TRIM SIDE PANEL ASSEMBLY RH

Hide G920Q 24.REMOVE NO. 1 HYBRID BATTERY SHIELD SUB-ASSEMBLY

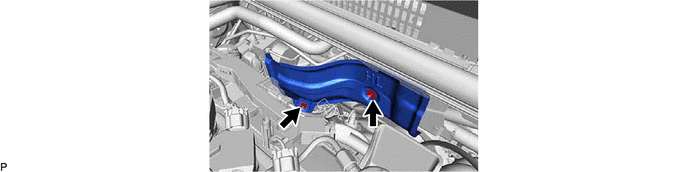

Hide 55225C 26.REMOVE DASH PANEL HEAT INSULATOR

a.
A522440

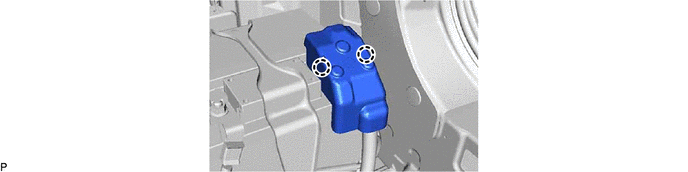

Hide 28800D 27.REMOVE BATTERY TERMINAL CONNECTOR COVER

a.
A522447


Hide 821H1 28.REMOVE FLOOR UNDER WIRE

Z101186

CAUTION:

Wear insulated gloves.


NOTICE:

Insulate each disconnected high-voltage connector with insulating tape. Wrap the connector from the wire harness side to the end of the connector.



a.
A548712C01
1.896,1.042 2.135,1.313 true 2.219,1.229 2.427,1.448 0.208,0.219 10 true *a
*a Shield Ground - -

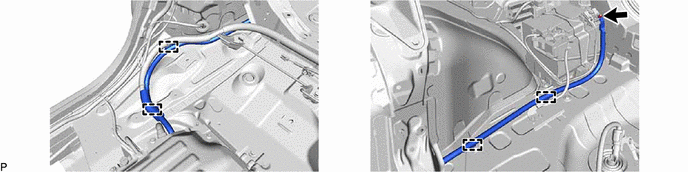

b.
A548710
