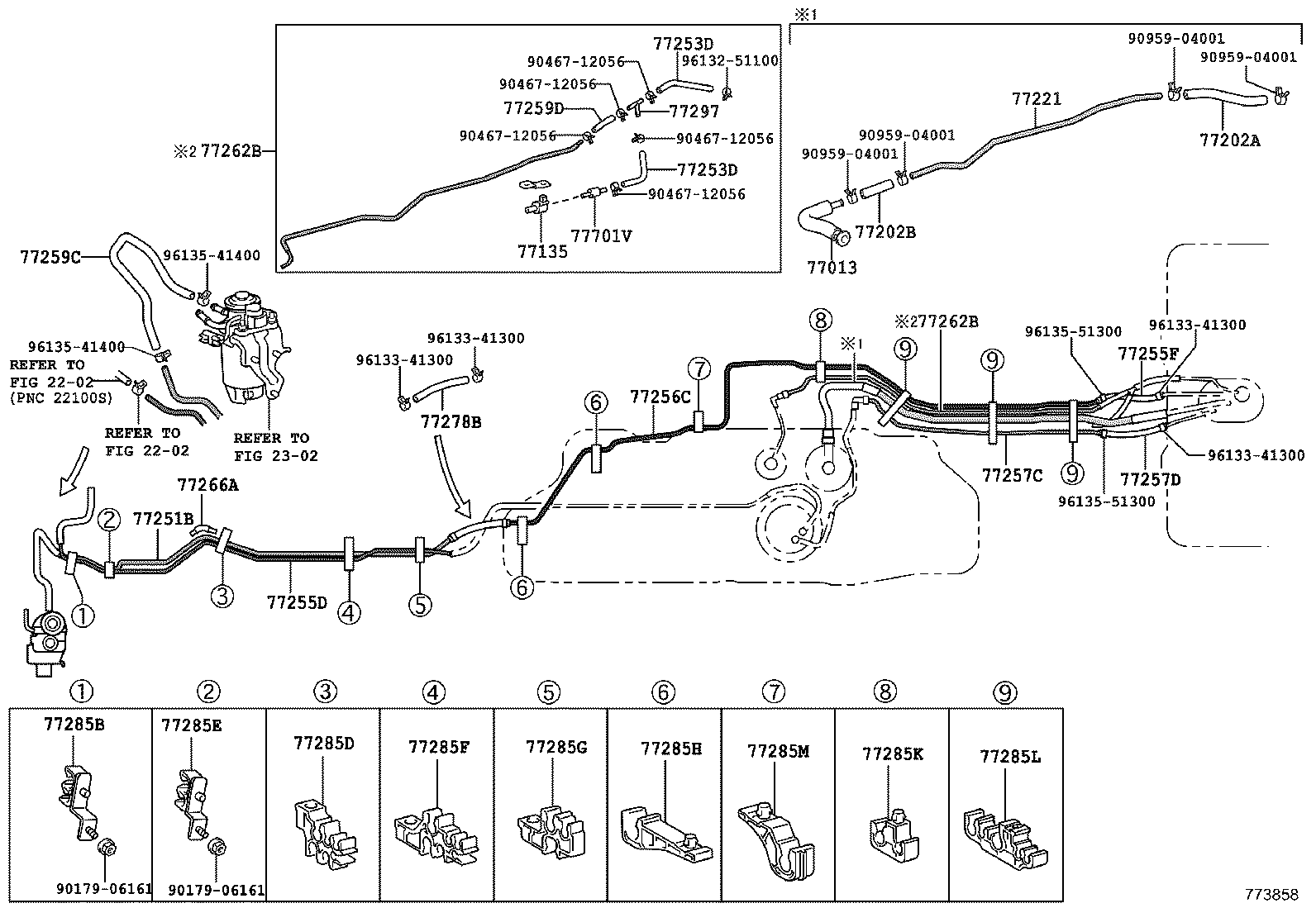

باک اصلی و باک زاپاس و پمپ بنزین پرادو
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
TUBE, FUEL RETURN, NO.2
TUBE, FUEL RETURN, NO.2
کد قطعه:77256C
شماره فنی:7725660800
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285L
شماره فنی:7728560C20
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285L
شماره فنی:7728535620
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285L
شماره فنی:7728535770
HOSE, FUEL, NO.1(FOR FUEL RETURN NO.3 TUBE)
HOSE, FUEL, NO.2(FOR FUEL MAIN TUBE)
کد قطعه:77257D
شماره فنی:9533808026
شیلنگ سوخت رسان
HOSE, FUEL, NO.2(FOR FUEL MAIN TUBE)
کد قطعه:77259C
شماره فنی:9533810032
TUBE, FUEL RETURN, NO.3
TUBE, FUEL RETURN
کد قطعه:77257C
شماره فنی:7725560B70
سوپاپ کنترل
GASKET, EXHAUST PIPE, NO.2
کد قطعه:77701V
شماره فنی:9091710092
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285B
شماره فنی:7728535650
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285F
شماره فنی:7728535680
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285G
شماره فنی:7728535690
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
HOSE, FUEL, NO.2(FOR FUEL MAIN TUBE)
کد قطعه:77255F
شماره فنی:9533808022
شیلنگ هواکش باک
HOSE, FUEL, NO.1 (FOR BREATHER TUBE)
کد قطعه:77202A
شماره فنی:9531313020
شیلنگ هواکش باک
HOSE, FUEL, NO.1 (FOR BREATHER TUBE)
کد قطعه:77202A
شماره فنی:9531313011
شیلنگ هواکش باک
HOSE, FUEL, NO.1 (FOR BREATHER TUBE)
کد قطعه:77202A
شماره فنی:9531313010
HOSE, FUEL, NO.2 (FOR RETURN TUBE, NO.2)
HOSE, FUEL, NO.2(FOR FUEL MAIN TUBE)
کد قطعه:77278B
شماره فنی:9533808020
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285K
شماره فنی:7728535610
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285M
شماره فنی:7728535710
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285H
شماره فنی:7728535700
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77253D
شماره فنی:9533306020
شیلنگ هواکش باک
HOSE, FUEL TANK BREATHER
کد قطعه:77202B
شماره فنی:7726935050
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285D
شماره فنی:7728535670
BRACKET, CHECK VALVE
BRACKET, CHECK VALVE
کد قطعه:77135
شماره فنی:7713542010
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77259D
شماره فنی:9533306010
CONNECTOR, FUEL TUBE
PROTECTOR, FUEL TUBE, NO.2
کد قطعه:77297
شماره فنی:7729760030
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
کد قطعه:77013
شماره فنی:7701335031
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
کد قطعه:77013
شماره فنی:7701335030
TUBE, FUEL TANK BREATHER, NO.1
TUBE, FUEL TANK BREATHER, NO.1
کد قطعه:77221
شماره فنی:7722160290
لوله باک بنزین
TUBE, FUEL MAIN
کد قطعه:77251B
شماره فنی:772513D470
لوله باک بنزین
TUBE, FUEL MAIN
کد قطعه:77251B
شماره فنی:7725160860
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285E
شماره فنی:7728535660
TUBE, FUEL TANK TO CANISTER, NO.2
TUBE SUB-ASSY, FUEL TANK TO CANISTER
کد قطعه:77262B
شماره فنی:7701960100
TUBE, FUEL RETURN
TUBE, FUEL RETURN
کد قطعه:77255D
شماره فنی:7725560B60
TUBE, FUEL RETURN
TUBE, FUEL RETURN
کد قطعه:77255D
شماره فنی:772553D090
نگهدارنده بست لوله بنزین
PROTECTOR, FUEL TUBE, NO.1
کد قطعه:77266A
شماره فنی:7726660150
بست
???????????? ?? ???????
کد قطعه:9095904001
شماره فنی:9095904001
BRACKET, CHECK VALVE
BRACKET, CHECK VALVE
کد قطعه:77135
شماره فنی:7713542010
بست
???????????? ?? ???????
کد قطعه:9613551300
شماره فنی:9613551300
بست
???????????? ?? ???????
کد قطعه:9613541400
شماره فنی:9613541400
CONNECTOR, FUEL TUBE
PROTECTOR, FUEL TUBE, NO.2
کد قطعه:77297
شماره فنی:7729760030
بست
???????????? ?? ???????
کد قطعه:9613341300
شماره فنی:9613341300
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251100
شماره فنی:9613251100
مهره
???????????? ?? ???????
کد قطعه:9017906161
شماره فنی:9017906161
بست
CLIP, RADIATOR SUPPORT TO FRAME SEAL
کد قطعه:9046712056
شماره فنی:9046712056
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
کد قطعه:77013
شماره فنی:7701335031
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
TUBE SUB-ASSY, FUEL TANK BREATHER, NO.2
کد قطعه:77013
شماره فنی:7701335030
TUBE, FUEL TANK BREATHER, NO.1
TUBE, FUEL TANK BREATHER, NO.1
کد قطعه:77221
شماره فنی:7722160290
