نمای تعاملی قطعات خودرو

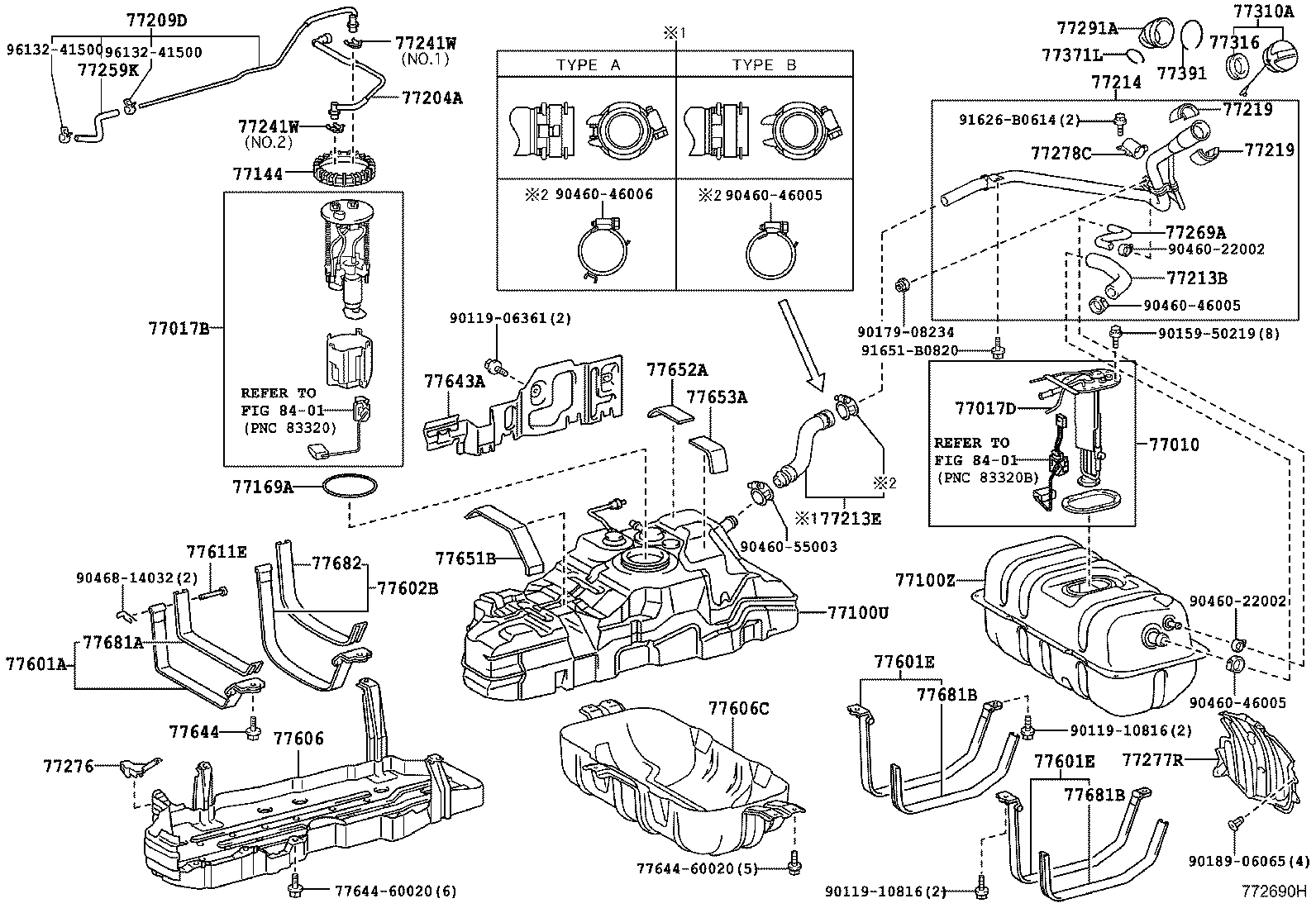

باک اصلی و باک زاپاس و پمپ بنزین پرادو
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100U
شماره فنی:7700160A30
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100U
شماره فنی:7700160A40
محافظ باک بنزین
PROTECTOR SUB-ASSY, FUEL TANK, NO.1
کد قطعه:77606C
شماره فنی:7760660180
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100Z
شماره فنی:7700160730
محافظ باک بنزین
PROTECTOR SUB-ASSY, FUEL TANK, NO.1
کد قطعه:77606
شماره فنی:7760660190
لوله اصلی باک
PIPE, FUEL TANK FILLER
کد قطعه:77214
شماره فنی:7721060130
لوله اصلی باک
PIPE, FUEL TANK FILLER
کد قطعه:77214
شماره فنی:7721060150
پمپ دیزل
TUBE SUB-ASSY, FUEL TANK VENT
کد قطعه:77010
شماره فنی:7701060220
پمپ دیزل
TUBE SUB-ASSY, FUEL TANK VENT
کد قطعه:77010
شماره فنی:7701060200
پمپ دیزل
TUBE SUB-ASSY, FUEL TANK VENT
کد قطعه:77017B
شماره فنی:7701060190
پمپ دیزل
TUBE SUB-ASSY, FUEL TANK VENT
کد قطعه:77017B
شماره فنی:7701060191
پمپ دیزل
TUBE SUB-ASSY, FUEL AND EVAPORATION VENT
کد قطعه:77017D
شماره فنی:7701760580
تسمه باک بنزین چپ
BAND SUB-ASSY, FUEL TANK, NO.1 LH
کد قطعه:77602B
شماره فنی:7760260120
تسمه باک بنزین راست
BAND SUB-ASSY, FUEL TANK, NO.1 RH
کد قطعه:77601A
شماره فنی:7760160340
تسمه باک بنزین راست
BAND SUB-ASSY, FUEL TANK, NO.1 RH
کد قطعه:77601A
شماره فنی:7760160420
تسمه باک بنزین راست
BAND SUB-ASSY, FUEL TANK, NO.1 RH
کد قطعه:77601E
شماره فنی:7760160320
شیلنگ هواکش باک
HOSE, FUEL TANK BREATHER
کد قطعه:77269A
شماره فنی:7726960020
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:7714435010
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209D
شماره فنی:7720935430
لوله انتهای باک
HOSE, FUEL TANK TO FILLER PIPE
کد قطعه:77213E
شماره فنی:7721360360
لوله انتهای باک
HOSE, FUEL TANK TO FILLER PIPE
کد قطعه:77213E
شماره فنی:7721360390
درب باک داخلی
CAP ASSY, FUEL TANK
کد قطعه:77310A
شماره فنی:7730052030
سیت تسمه باک راست
SEAT, FUEL TANK BAND, RH
کد قطعه:77682
شماره فنی:7768135041
لوله انتهای باک
HOSE, FUEL TANK TO FILLER PIPE
کد قطعه:77213B
شماره فنی:7721360370
محافظ
PROTECTOR, FUEL TANK, NO.3
کد قطعه:77643A
شماره فنی:7764335040
محافظ
PROTECTOR, FUEL TANK, NO.3
کد قطعه:77643A
شماره فنی:7764335020
لاستیک دور لوله باک
SHIELD, FUEL TANK FILLER PIPE
کد قطعه:77291A
شماره فنی:7729160130
محافظ لوله پرکن باک
PROTECTOR, FUEL TANK FILLER PIPE
کد قطعه:77278C
شماره فنی:7727752020
محافظ لوله پرکن باک
PROTECTOR, FUEL TANK FILLER PIPE
کد قطعه:77278C
شماره فنی:7727760190
سیت تسمه باک راست
SEAT, FUEL TANK BAND, RH
کد قطعه:77681A
شماره فنی:7768160210
لوله برگشت باک بنزین
TUBE, FUEL TANK RETURN
کد قطعه:77204A
شماره فنی:7720435060
بست باک
CUSHION, FUEL TANK, NO.2
کد قطعه:77651B
شماره فنی:7765135070
محافظ لوله پرکن باک
PROTECTOR, FUEL TANK FILLER PIPE
کد قطعه:77277R
شماره فنی:7727760150
GASKET, FUEL TANK CAP
GASKET, FUEL TANK CAP
کد قطعه:77316
شماره فنی:7731652040
شیلنگ سوخت
HOSE, FUEL
کد قطعه:77259K
شماره فنی:7725925130
پین تسمه زیر باک
PIN, FUEL TANK BAND
کد قطعه:77653A
شماره فنی:7765335050
سیت تسمه باک راست
SEAT, FUEL TANK BAND, RH
کد قطعه:77681B
شماره فنی:7768160200
قاب بالایی نگهدارنده لوله تغذیه باک سوخت
COVER, FUEL TANK FILLER PIPE
کد قطعه:77219
شماره فنی:7721952040
لاستیک روی باک
CUSHION, FUEL TANK, NO.3
کد قطعه:77652A
شماره فنی:7765235060
پین تسمه زیر باک
PIN, FUEL TANK BAND
کد قطعه:77611E
شماره فنی:7765335040
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:7716930050
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:7716935010
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391
شماره فنی:7739112060
اورینگ
RING, FUEL TANK FILLER PIPE SHIELD
کد قطعه:77371L
شماره فنی:7737135010
BOLT, FUEL TANK
BOLT, FUEL TANK
کد قطعه:77644
شماره فنی:7764435030
بست اتصال لوله
CLIP, TUBE JOINT
کد قطعه:77241W
شماره فنی:7724133011
بست اتصال لوله
CLIP, TUBE JOINT
کد قطعه:77241W
شماره فنی:7724160320
بست اتصال لوله
CLIP, TUBE JOINT
کد قطعه:77241W
شماره فنی:7724135450
محافظ شیلنگ باک
PROTECTOR, FUEL HOSE
کد قطعه:77276
شماره فنی:7727635040
محافظ باک بنزین
PROTECTOR SUB-ASSY, FUEL TANK, NO.1
کد قطعه:77606
شماره فنی:7760660190
لوله اصلی باک
PIPE, FUEL TANK FILLER
کد قطعه:77214
شماره فنی:7721060130
لوله اصلی باک
PIPE, FUEL TANK FILLER
کد قطعه:77214
شماره فنی:7721060150
پمپ دیزل
TUBE SUB-ASSY, FUEL TANK VENT
کد قطعه:77010
شماره فنی:7701060220
پمپ دیزل
TUBE SUB-ASSY, FUEL TANK VENT
کد قطعه:77010
شماره فنی:7701060200
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:7714435010
سیت تسمه باک راست
SEAT, FUEL TANK BAND, RH
کد قطعه:77682
شماره فنی:7768135041
GASKET, FUEL TANK CAP
GASKET, FUEL TANK CAP
کد قطعه:77316
شماره فنی:7731652040
بست گردگیر
???????????? ?? ???????
کد قطعه:9046055003
شماره فنی:9046055003
قاب بالایی نگهدارنده لوله تغذیه باک سوخت
COVER, FUEL TANK FILLER PIPE
کد قطعه:77219
شماره فنی:7721952040
بست گردگیر
???????????? ?? ???????
کد قطعه:9046046005
شماره فنی:9046046005
بست گردگیر
???????????? ?? ???????
کد قطعه:9046046006
شماره فنی:9046046006
بست گردگیر
???????????? ?? ???????
کد قطعه:9046022002
شماره فنی:9046022002
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391
شماره فنی:7739112060
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613241500
شماره فنی:9613241500
BOLT, FUEL TANK
BOLT, FUEL TANK
کد قطعه:77644
شماره فنی:7764435030
پیچ
???????????? ?? ???????
کد قطعه:9011910816
شماره فنی:9011910816
پیچ محافظ
???????????? ?? ???????
کد قطعه:91651B0820
شماره فنی:91651B0820
خار روی لنت
???????????? ?? ???????
کد قطعه:9046814032
شماره فنی:9046814032
7764460020
BOLT, FUEL TANK
کد قطعه:7764460020
شماره فنی:7764460020
پیچ
???????????? ?? ???????
کد قطعه:9011906361
شماره فنی:9011906361
مهره
???????????? ?? ???????
کد قطعه:9017908234
شماره فنی:9017908234
خار
???????????? ?? ???????
کد قطعه:9018906065
شماره فنی:9018906065
پیچ
???????????? ?? ???????
کد قطعه:9015950219
شماره فنی:9015950219
محافظ شیلنگ باک
PROTECTOR, FUEL HOSE
کد قطعه:77276
شماره فنی:7727635040
91626B0614
???????????? ?? ???????
کد قطعه:91626B0614
شماره فنی:91626B0614
