نمای تعاملی قطعات خودرو

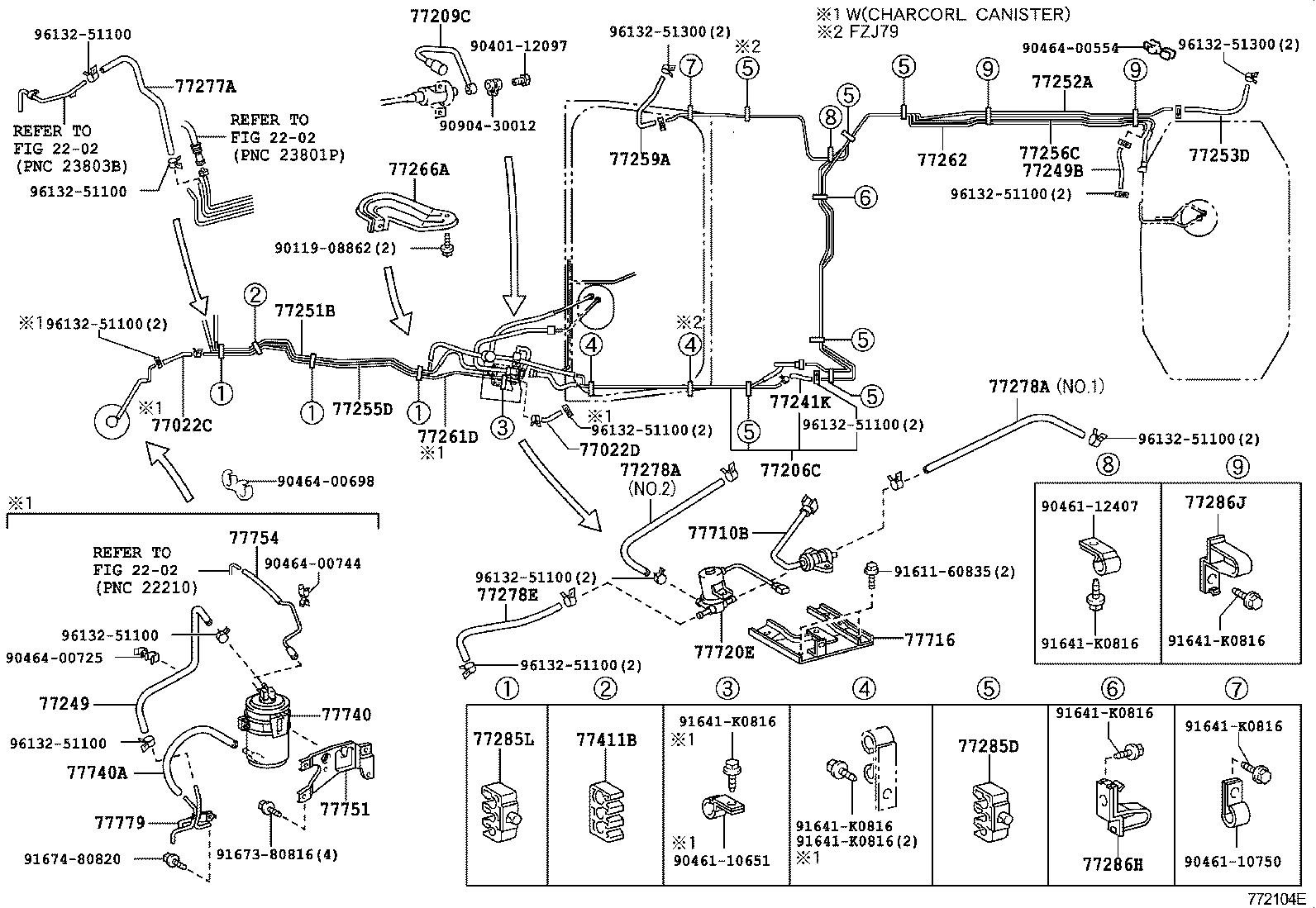

باک اصلی و باک زاپاس و پمپ بنزین لندکروزر
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشههای این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
کنیستر (سرب گیر) بنزین
CANISTER ASSY, CHARCOAL
کد قطعه:77740
شماره فنی:7774060410
VALVE ASSY, FUEL TANK SOLENOID MAIN
VALVE ASSY, FUEL TANK SOLENOID MAIN
کد قطعه:77710B
شماره فنی:7771060200
سرب گير بنزين
VALVE ASSY, FUEL TANK SOLENOID RETURN
کد قطعه:77720E
شماره فنی:7772060090
نگهدارنده بست لوله بنزین
PROTECTOR, FUEL TUBE, NO.1
کد قطعه:77266A
شماره فنی:7740660030
پايه كنستر (سرب گير) بنزين
BRACKET, CHARCOAL CANISTER BASE
کد قطعه:77751
شماره فنی:7775160170
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660150
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660160
TUBE, FUEL RETURN, NO.2
TUBE, FUEL MAIN, NO.3
کد قطعه:77256C
شماره فنی:7725360290
HOSE, CHARCOAL CANISTER OUTLET, NO.1
HOSE, CHARCOAL CANISTER OUTLET, NO.1
کد قطعه:77754
شماره فنی:7775460310
TUBE, FUEL EMISSION, NO.2
TUBE, FUEL RETURN, NO.3
کد قطعه:77262
شماره فنی:7725760140
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209C
شماره فنی:7720960370
HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.2)
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77278A
شماره فنی:9533406055
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77278A
شماره فنی:9533306030
شیلنگ سوخت رسان
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77253D
شماره فنی:9533408028
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77740A
شماره فنی:9533308030
شیلنگ کنترل بنزین باک
HOSE, FUEL EMISSION
کد قطعه:77249
شماره فنی:7724960200
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285D
شماره فنی:7728560790
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77022C
شماره فنی:9533306020
شیلنگ سوخت رسان
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77278E
شماره فنی:9533406022
بست لوله بنزین
SUPPORT, FUEL TUBE GROMMET, NO.1
کد قطعه:77411B
شماره فنی:7741148020
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77286J
شماره فنی:7728560460
HOSE, FUEL, NO.9
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77241K
شماره فنی:9533406014
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77286H
شماره فنی:7728560440
لوله باک بنزین
TUBE, FUEL MAIN
کد قطعه:77251B
شماره فنی:7725160A20
لوله بنزین به کنیستر
TUBE SUB-ASSY, FUEL EMISSION
کد قطعه:77261D
شماره فنی:7726160410
TUBE, FUEL MAIN, NO.2
TUBE, FUEL MAIN, NO.2
کد قطعه:77252A
شماره فنی:7723660120
TUBE SUB-ASSY, FUEL MAIN, NO.2
TUBE SUB-ASSY, FUEL MAIN, NO.2
کد قطعه:77206C
شماره فنی:7720660421
TUBE, FUEL RETURN
TUBE, FUEL RETURN
کد قطعه:77255D
شماره فنی:7725560A10
TUBE, FUEL RETURN
TUBE, FUEL RETURN
کد قطعه:77255D
شماره فنی:7725560A70
لوله گنیستر خروجی سمت باک
TUBE, CHARCOAL CANISTER OUTLET
کد قطعه:77779
شماره فنی:7777960060
شیلنگ سوخت
HOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
کد قطعه:77277A
شماره فنی:2327366050
کنیستر (سرب گیر) بنزین
CANISTER ASSY, CHARCOAL
کد قطعه:77740
شماره فنی:7774060410
پايه كنستر (سرب گير) بنزين
BRACKET, CHARCOAL CANISTER BASE
کد قطعه:77751
شماره فنی:7775160170
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660150
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660160
HOSE, CHARCOAL CANISTER OUTLET, NO.1
HOSE, CHARCOAL CANISTER OUTLET, NO.1
کد قطعه:77754
شماره فنی:7775460310
TUBE, FUEL EMISSION, NO.2
TUBE, FUEL RETURN, NO.3
کد قطعه:77262
شماره فنی:7725760140
خار شلنگ
CLAMP, BRAKE TUBE, NO.1
کد قطعه:9046400744
شماره فنی:9046400744
شیلنگ کنترل بنزین باک
HOSE, FUEL EMISSION
کد قطعه:77249
شماره فنی:7724960200
بست
TUBE, UNION(FOG AIR CLEANER HOSE)
کد قطعه:9090430012
شماره فنی:9090430012
خار لوله ترمز
CLAMP, BRAKE TUBE, NO.8
کد قطعه:9046110750
شماره فنی:9046110750
پیچ سوراخ دار
BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
کد قطعه:9040112097
شماره فنی:9040112097
پیچ
???????????? ?? ???????
کد قطعه:9011908862
شماره فنی:9011908862
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251300
شماره فنی:9613251300
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251100
شماره فنی:9613251100
پیچ صفحه روغن پخش کن
???????????? ?? ???????
کد قطعه:9161160835
شماره فنی:9161160835
پیچ
???????????? ?? ???????
کد قطعه:91641K0816
شماره فنی:91641K0816
سرشاستی
???????????? ?? ???????
کد قطعه:9167480820
شماره فنی:9167480820
پیچ
???????????? ?? ???????
کد قطعه:9167380816
شماره فنی:9167380816
خار لوله ترمز
CLAMP, BRAKE TUBE, NO.8
کد قطعه:9046112407
شماره فنی:9046112407
خار لوله ترمز
CLAMP, BRAKE TUBE, NO.8
کد قطعه:9046110651
شماره فنی:9046110651
خار شلنگ
CLAMP, BRAKE TUBE, NO.1
کد قطعه:9046400698
شماره فنی:9046400698
لوله گنیستر خروجی سمت باک
TUBE, CHARCOAL CANISTER OUTLET
کد قطعه:77779
شماره فنی:7777960060
خار شلنگ
CLAMP, BRAKE TUBE, NO.1
کد قطعه:9046400554
شماره فنی:9046400554
خار شلنگ
CLAMP, BRAKE TUBE, NO.1
کد قطعه:9046400725
شماره فنی:9046400725
