نمای تعاملی قطعات خودرو

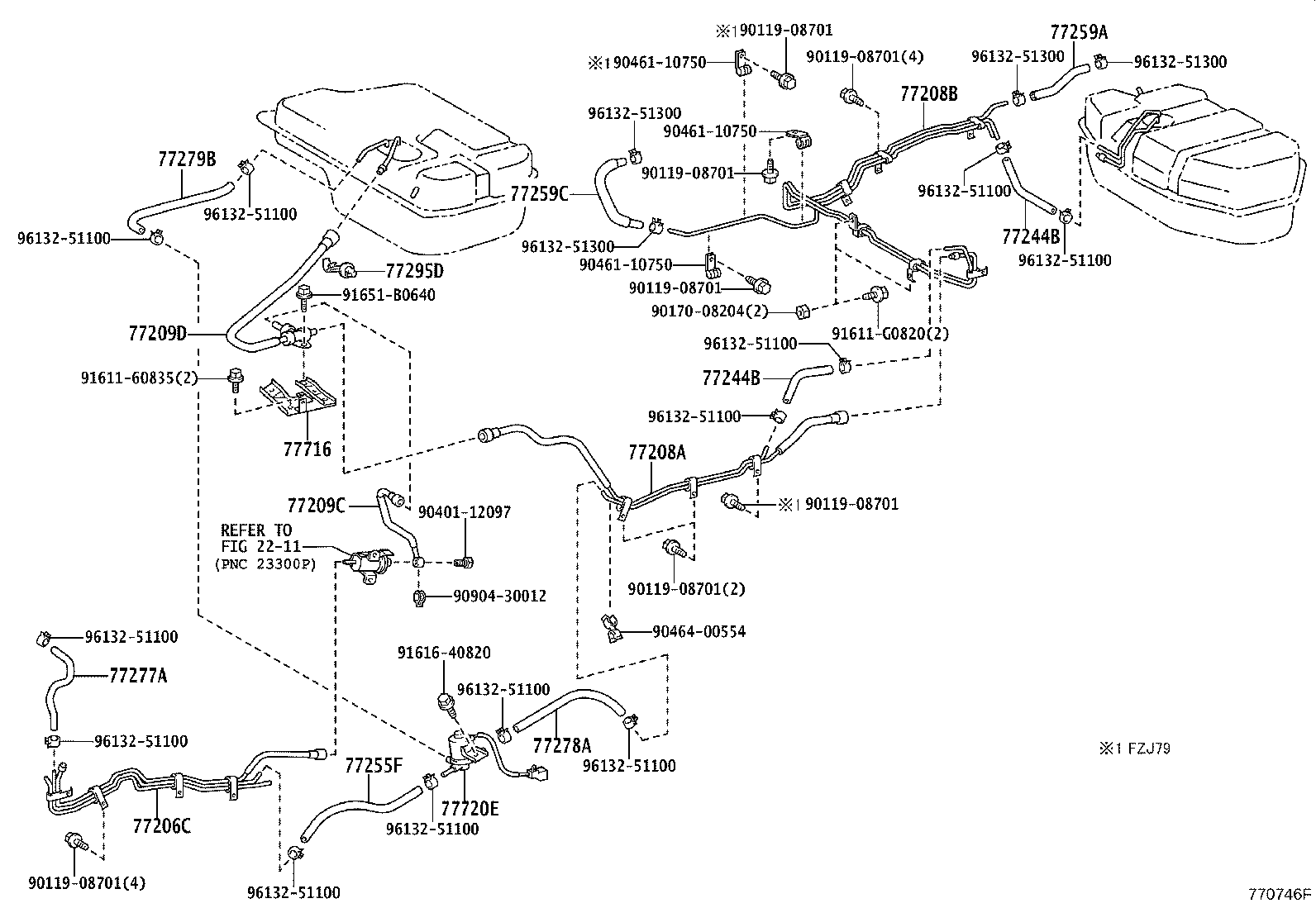

باک اصلی و باک زاپاس و پمپ بنزین لندکروزر
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشههای این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
TUBE SUB-ASSY, FUEL MAIN, NO.2
TUBE SUB-ASSY, FUEL MAIN, NO.2
کد قطعه:77206C
شماره فنی:7720660170
TUBE SUB-ASSY, FUEL MAIN, NO.2
TUBE SUB-ASSY, FUEL MAIN, NO.2
کد قطعه:77206C
شماره فنی:7720660140
TUBE SUB-ASSY, FUEL MAIN, NO.2
TUBE SUB-ASSY, FUEL MAIN, NO.2
کد قطعه:77206C
شماره فنی:7720660141
TUBE SUB-ASSY, FUEL MAIN, NO.2
TUBE SUB-ASSY, FUEL MAIN, NO.2
کد قطعه:77206C
شماره فنی:7720660171
سرب گير بنزين
VALVE ASSY, FUEL TANK SOLENOID RETURN
کد قطعه:77720E
شماره فنی:7772060090
TUBE SUB-ASSY, FUEL MAIN, NO.4
TUBE SUB-ASSY, FUEL MAIN, NO.4
کد قطعه:77208B
شماره فنی:7720860081
TUBE SUB-ASSY, FUEL MAIN, NO.4
TUBE SUB-ASSY, FUEL MAIN, NO.4
کد قطعه:77208B
شماره فنی:7720860080
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209D
شماره فنی:7720960290
TUBE SUB-ASSY, FUEL MAIN, NO.4
TUBE SUB-ASSY, FUEL MAIN, NO.4
کد قطعه:77208A
شماره فنی:7720860101
TUBE SUB-ASSY, FUEL MAIN, NO.4
TUBE SUB-ASSY, FUEL MAIN, NO.4
کد قطعه:77208A
شماره فنی:7720860100
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660150
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660160
HOSE, FUEL, NO.2 (FOR RETURN TUBE, NO.3)
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77279B
شماره فنی:9533406055
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209C
شماره فنی:7720960300
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209C
شماره فنی:7720960260
شیلنگ سوخت
HOSE, FUEL
کد قطعه:77259C
شماره فنی:7725960171
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77255F
شماره فنی:9533306030
HOSE, FUEL(FOR BREATHER TUBE)
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77259A
شماره فنی:9533408030
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77244B
شماره فنی:9533306020
بست لوله بنزین
GROMMET, FUEL TUBE
کد قطعه:77295D
شماره فنی:7729560200
HOSE, FUEL, NO.1 (FOR RETURN TUBE, NO.2)
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77278A
شماره فنی:9533406014
شیلنگ سوخت
HOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
کد قطعه:77277A
شماره فنی:2327366040
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660150
BRACKET, FUEL SOLENOID VALVE MAIN
BRACKET, FUEL SOLENOID VALVE MAIN
کد قطعه:77716
شماره فنی:7771660160
بست
TUBE, UNION(FOG AIR CLEANER HOSE)
کد قطعه:9090430012
شماره فنی:9090430012
خار لوله ترمز
CLAMP, BRAKE TUBE, NO.8
کد قطعه:9046110750
شماره فنی:9046110750
پیچ سوراخ دار
BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
کد قطعه:9040112097
شماره فنی:9040112097
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251100
شماره فنی:9613251100
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251300
شماره فنی:9613251300
پیچ صفحه روغن پخش کن
???????????? ?? ???????
کد قطعه:9161160835
شماره فنی:9161160835
پیچ صفحه روغن پخش کن
???????????? ?? ???????
کد قطعه:91611G0820
شماره فنی:91611G0820
پیچ
???????????? ?? ???????
کد قطعه:9011908701
شماره فنی:9011908701
پیچ محافظ
???????????? ?? ???????
کد قطعه:91651B0640
شماره فنی:91651B0640
مهره قفل سیبک فرمان
???????????? ?? ???????
کد قطعه:9017008204
شماره فنی:9017008204
خار شلنگ
CLAMP, BRAKE TUBE, NO.1
کد قطعه:9046400554
شماره فنی:9046400554
خار
???????????? ?? ???????
کد قطعه:9161640820
شماره فنی:9161640820
