AXLE AND DIFFERENTIAL  REAR DIFFERENTIAL CARRIER OIL SEAL(for Type A)  REPLACEMENT


CAUTION / NOTICE / HINT

CAUTION:
·
C313282C03
2.573,0.583 2.906,0.583 false 2.948,0.479 3.26,0.677 0.313,0.198 10 false *a
*a Object Exceeding Weight Limit of Transmission Jack


Be sure to perform this procedure with several people as the rear differential carrier assembly is very heavy.

·

Be sure to follow the procedure described in the repair manual, or the transmission jack may suddenly drop or a part may fall.



HINT:
C541540C01
0.698,0.219 1.01,0.375 0.313,0.156 10 false *A 2.365,0.208 2.677,0.365 0.313,0.156 10 false *B
*A for Type A
*B for Type B


Look at the differential carrier to identify the differential type.


PROCEDURE

Hide 41201C 9.REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

a.

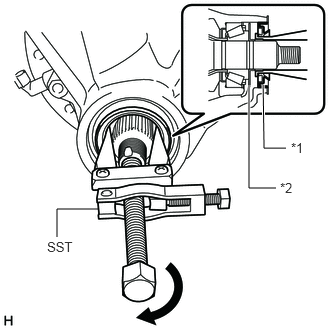

C325764C01
2.979,1.542 2.75,1.542 2.75,1.542 2.74,0.885 true 2.875,1.958 2.594,1.958 2.594,1.958 2.594,0.885 true 0.594,2.469 0.594,2.177 0.594,2.177 1.021,2.177 false 3.031,1.458 3.344,1.656 0.313,0.198 10 false *1 2.917,1.875 3.229,2.073 0.313,0.198 10 false *2 0.49,2.49 0.948,2.688 0.458,0.198 10 false SST
*1 Rear Differential Carrier Oil Seal
*2 Rear Differential Drive Pinion Oil Slinger


Using SST, remove the rear differential carrier oil seal.

SST
09308-10010


Hide 41201C 46.INSTALL REAR DIFFERENTIAL CARRIER OIL SEAL

a.

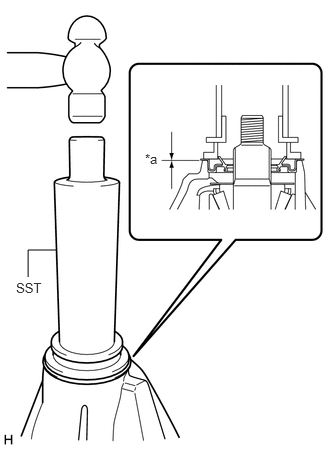

C327533C01
0.292,2.885 0.292,2.604 0.292,2.604 0.594,2.604 false 1.51,1.573 1.823,1.771 0.313,0.198 10 false *a 0.167,2.917 0.531,3.104 0.365,0.188 10 false SST
*a Rear Differential Carrier Oil Seal Depth


Using SST and a hammer, tap in a new rear differential carrier oil seal.

SST
09316-60012  (09316-00011, 09316-00031)
09502-12010

Standard rear differential carrier oil seal depth:

0 to 0.3 mm (0 to 0.0118 in.)



b.

Apply MP grease to the lip of the rear differential carrier oil seal.
