RM38T0EC _59 Vehicle Exterior _113746 DOOR / HATCH _0510848 FUEL LID LOCK CONTROL CABLE ASSEMBLY A

DOOR / HATCH  FUEL LID LOCK CONTROL CABLE ASSEMBLY  INSTALLATION


CAUTION / NOTICE / HINT

COMPONENTS (INSTALLATION)
B587319N04
1.667,1.5 2.75,1.667 1.083,0.167 1.875,1.969 2.208,1.969 false 5.406,0.552 5.74,0.552 false 4.333,1.583 4.667,1.583 false 1.333,1.75 1.5,1.583 1.5,1.583 1.667,1.583 false 2.292,1.844 2.573,2.198 0.281,0.354 18 false 2 5.823,0.427 6.104,0.781 0.281,0.354 18 false 3 4.74,1.458 5.021,1.813 0.281,0.354 18 false 1 1.76,1.51 4.208,1.667 2.448,0.156 8 false 5.5 (56, 49 in.*lbf)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY 77035 - - -
2 FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY 77306 - - -
3 FUEL FILLER OPENING LID LOCK RETAINER 77377 - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

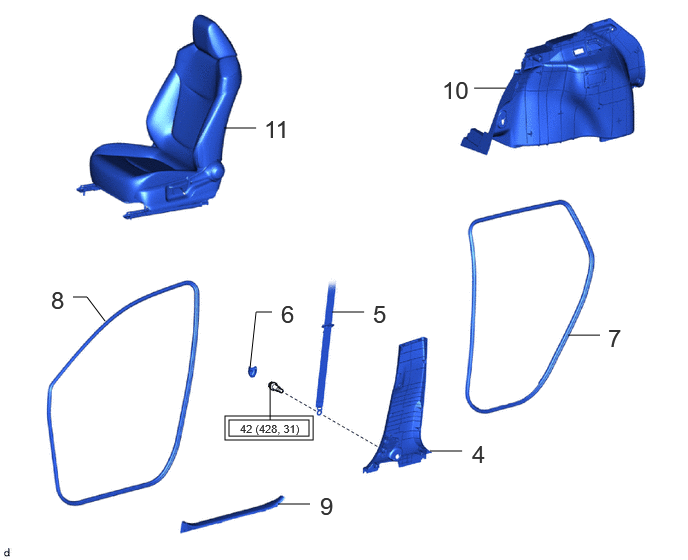

B630975N02
2.385,4.375 3.219,4.542 0.833,0.167 2.344,4.333 3.26,4.583 0.917,0.25 2.604,3.833 2.667,3.25 2.667,3.25 2.833,3.25 false 2.896,5.25 3.229,5.25 false 5.917,3.49 6.25,3.49 false 4.479,4.698 4.813,4.698 false 3.458,3.25 3.792,3.25 false 2.333,1.333 2.667,1.333 false 4.938,0.917 5.271,0.917 false 0.76,3.094 0.906,3.094 0.906,3.094 1.094,3.344 false 2.813,4.042 2.813,4.375 false 3.333,5.125 3.615,5.479 0.281,0.354 18 false 9 4.917,4.583 5.198,4.938 0.281,0.354 18 false 4 2.927,3.125 3.208,3.479 0.281,0.354 18 false 6 6.333,3.375 6.615,3.729 0.281,0.354 18 false 7 0.531,2.979 0.813,3.333 0.281,0.354 18 false 8 3.885,3.125 4.167,3.479 0.281,0.354 18 false 5 4.604,0.792 5.146,1.146 0.542,0.354 18 false 10 2.75,1.198 3.24,1.542 0.49,0.344 18 false 11 2.5,4.396 3.969,4.552 1.469,0.156 8 false 42 (428, 31)

Procedure Part Name Code
Z101186

Z101188

Z101187

4 CENTER PILLAR LOWER GARNISH LH 62414A - - -
5 FRONT SEAT OUTER BELT ASSEMBLY LH 73220 - - -
6 LAP BELT OUTER ANCHOR COVER 73233 - - -
7 REAR DOOR OPENING TRIM WEATHERSTRIP LH 62332A - - -
8 FRONT DOOR OPENING TRIM WEATHERSTRIP LH 62312B - - -
9 FRONT DOOR SCUFF PLATE LH 67914B - - -
10 DECK TRIM SIDE PANEL ASSEMBLY LH 64740C - - -
11 FRONT SEAT ASSEMBLY LH - - - -

V111893

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) - -

PROCEDURE

Hide 77035 1.INSTALL FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY

Hide 77306 2.INSTALL FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY

Torque:
5.5 N*m (56 kgf*cm, 49 in.*lbf)

Hide 77377 3.INSTALL FUEL FILLER OPENING LID LOCK RETAINER

Hide 62414A 4.INSTALL CENTER PILLAR LOWER GARNISH LH

Hide 73233 6.INSTALL LAP BELT OUTER ANCHOR COVER

Hide 62332A 7.CONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH

Hide 62312B 8.CONNECT FRONT DOOR OPENING TRIM WEATHERSTRIP LH

Hide 67914B 9.INSTALL FRONT DOOR SCUFF PLATE LH
