RM38T0EC _59 Vehicle Exterior _113746 DOOR / HATCH _0510845 BACK DOOR CLOSER ECU A

DOOR / HATCH  BACK DOOR CLOSER ECU  INSTALLATION


CAUTION / NOTICE / HINT

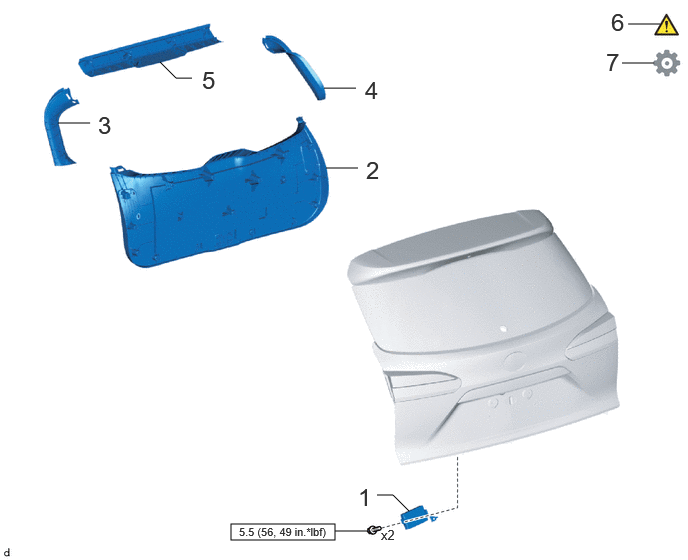

COMPONENTS (INSTALLATION)
B635096N01
2.406,5.458 3.49,5.625 1.083,0.167 3.396,1.75 3.729,1.75 false 3.375,0.917 3.708,0.917 false 0.604,1.281 0.938,1.281 false 1.667,0.646 1.833,0.813 1.833,0.813 2,0.813 false 3.927,5.156 4.094,5.156 4.094,5.156 4.26,5.323 false 3.49,5.531 3.823,5.531 false 6.542,0.25 6.875,0.25 false 6.479,0.656 6.813,0.656 false 3.969,5.49 4.281,5.688 0.313,0.198 10 false x2 3.729,5.031 4.01,5.385 0.281,0.354 18 false 1 3.813,1.625 4.094,1.979 0.281,0.354 18 false 2 1.021,1.156 1.302,1.51 0.281,0.354 18 false 3 3.802,0.792 4.083,1.146 0.281,0.354 18 false 4 2.104,0.688 2.385,1.042 0.281,0.354 18 false 5 2.49,5.469 3.75,5.729 1.26,0.26 8 false 5.5 (56, 49 in.*lbf) 6.365,0.083 6.646,0.438 0.281,0.354 18 false 6 6.313,0.5 6.594,0.854 0.281,0.354 18 false 7

Procedure Part Name Code
Z101186

Z101188

Z101187

1 MULTIPLEX NETWORK DOOR ECU 89222A - - -
2 BACK DOOR TRIM PANEL ASSEMBLY 64780A - - -
3 BACK DOOR SIDE GARNISH LH 67938A - - -
4 BACK DOOR SIDE GARNISH RH 67937B - - -
5 BACK DOOR TRIM UPPER PANEL ASSEMBLY 64790B - - -
6 INSPECT POWER BACK DOOR SYSTEM - (Click here) - -
7 INITIALIZE POWER BACK DOOR SYSTEM - - - (Click here)

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

PROCEDURE

Hide 89222A 1.INSTALL MULTIPLEX NETWORK DOOR ECU

Torque:
5.5 N*m (56 kgf*cm, 49 in.*lbf)

Hide 64780A 2.INSTALL BACK DOOR TRIM PANEL ASSEMBLY

Hide 67938A 3.INSTALL BACK DOOR SIDE GARNISH LH

Hide 67937B 4.INSTALL BACK DOOR SIDE GARNISH RH

Hide 64790B 5.INSTALL BACK DOOR TRIM UPPER PANEL ASSEMBLY
