RM38T0EC _53 Suspension _112966 FRONT SUSPENSION _0502992 FRONT LOWER SUSPENSION ARM A

FRONT SUSPENSION  FRONT LOWER SUSPENSION ARM  INSTALLATION


CAUTION / NOTICE / HINT

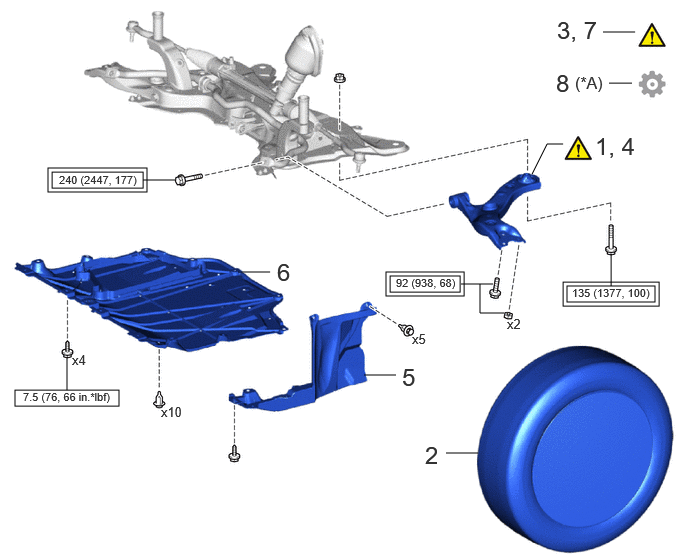

COMPONENTS (INSTALLATION)
C438117N03
0.156,4.063 1.24,4.229 1.083,0.167 4.063,2.875 4.792,3.042 0.729,0.167 4.021,2.833 4.833,3.083 0.813,0.25 5.906,2.979 6.823,3.146 0.917,0.167 0.542,1.792 1.49,1.958 0.948,0.167 0.5,1.75 1.531,2 1.031,0.25 5.865,2.938 6.865,3.188 1,0.25 2.479,2.833 2.813,2.833 false 3.792,3.906 4.125,3.906 false 5.542,1.813 5.698,1.5 5.698,1.5 5.865,1.5 false 6.281,0.333 6.615,0.333 false 6.344,0.865 6.583,0.865 false 0.698,4.063 0.698,3.729 false 5.25,3.26 5,3.26 5,3.26 5,2.958 false 4.646,4.719 4.979,4.719 false 4.802,2.958 5.135,2.958 false 6.365,2.979 6.365,2.646 false 1.49,1.875 1.823,1.875 false 1.677,4.208 1.99,4.406 0.313,0.198 10 false x10 0.75,3.667 1.125,3.833 0.375,0.167 10 false x4 4.292,3.448 4.604,3.646 0.313,0.198 10 false x5 4.427,4.594 4.75,4.906 0.323,0.313 18 false 2 2.885,2.688 3.208,3 0.323,0.313 18 false 6 4.188,3.781 4.51,4.094 0.323,0.313 18 false 5 6.198,1.375 6.802,1.667 0.604,0.292 18 false 1, 4 5.281,3.292 5.594,3.49 0.313,0.198 10 false x2 5.802,0.167 6.406,0.458 0.604,0.292 18 false 3, 7 5.792,0.719 6.115,1.031 0.323,0.313 18 false 8 0.24,4.063 2.688,4.219 2.448,0.156 8 false 7.5 (76, 66 in.*lbf) 4.125,2.875 5.135,3.083 1.01,0.208 8 false 92 (938, 68) 5.958,2.979 6.833,3.198 0.875,0.219 8 false 135 (1377, 100) 0.615,1.802 1.49,2.021 0.875,0.219 8 false 240 (2447, 177) 5.99,0.76 6.729,1 0.74,0.24 12 false (*A)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 TEMPORARILY INSTALL FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY 48069 (Click here) - -
2 FRONT WHEEL - - - -
3 STABILIZE SUSPENSION - (Click here) - -
4 FULLY TIGHTEN FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY 48069 (Click here) - -
5 REAR ENGINE UNDER COVER LH 51444A - - -
6 NO. 1 ENGINE UNDER COVER ASSEMBLY 51410 - - -
7 INSPECT AND ADJUST FRONT WHEEL ALIGNMENT - (Click here) - -
8 PERFORM CALIBRATION - - - (Click here)

*A w/ Panoramic view monitor system - -
V111893

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)
V100146

N*m (kgf*cm, ft.*lbf): Specified torque

PROCEDURE

Hide 48069 1.TEMPORARILY INSTALL FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY

a.

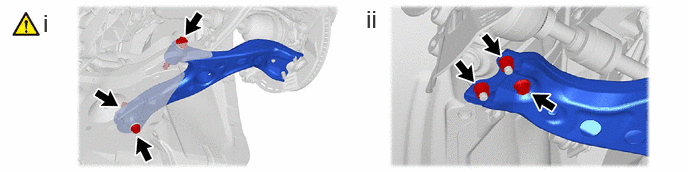

C438115N01
0.448,0.094 0.75,0.396 0.302,0.302 18 false i 3.813,0.052 4.094,0.406 0.281,0.354 18 false ii

i.

Temporarily install the front lower No. 1 suspension arm sub-assembly LH to the front suspension crossmember sub-assembly with the 2 bolts and nut.


ii.

Install the front lower No. 1 suspension arm sub-assembly LH to the front lower ball joint assembly LH with the bolt and 2 nuts.

Torque:
92 N*m (938 kgf*cm, 68 ft.*lbf)



Hide 48069 4.FULLY TIGHTEN FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY

Z101186

NOTICE:

Because the nut has its own stopper, do not turn the nut. Tighten the bolt with the nut secured.



a.

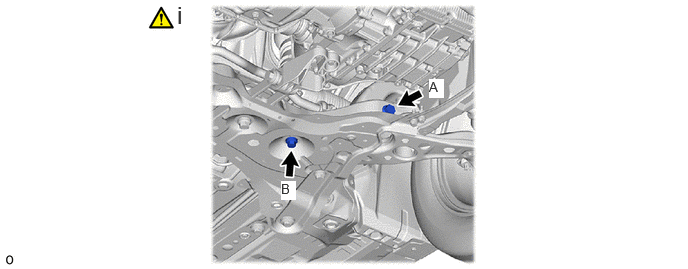

C449620N01
4.469,0.823 4.625,1.021 0.156,0.198 10 true A 2.927,1.885 3.083,2.083 0.156,0.198 10 true B 1.844,0.01 2.125,0.365 0.281,0.354 18 false i

i.

Fully tighten the front lower No. 1 suspension arm sub-assembly with the 2 bolts.

Torque:
Bolt A : 240 N*m (2447 kgf*cm, 177 ft.*lbf)
Bolt B : 135 N*m (1377 kgf*cm, 100 ft.*lbf)
