RM38T0EC _59 Vehicle Exterior _144216 ACOUSTIC VEHICLE ALERTING SYSTEM _0602002 VEHICLE APPROACHING SPEAKER A

ACOUSTIC VEHICLE ALERTING SYSTEM  VEHICLE APPROACHING SPEAKER  INSTALLATION


CAUTION / NOTICE / HINT

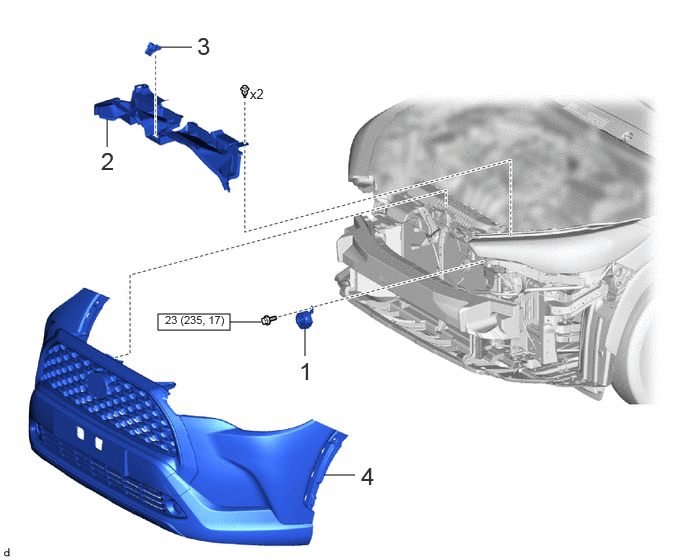

COMPONENTS (INSTALLATION)
E444104N02
1.646,3.271 2.396,3.438 0.75,0.167 3.375,4.948 3.698,4.948 false 3.177,3.417 3.177,3.708 false 1.115,1.24 1.115,1.531 false 1.677,0.49 2,0.49 false 2.396,3.354 2.719,3.354 false 3.76,4.813 4.042,5.167 0.281,0.354 18 false 4 3.115,3.719 3.396,4.073 0.281,0.354 18 false 1 1.052,1.531 1.333,1.885 0.281,0.354 18 false 2 2.052,0.333 2.333,0.688 0.281,0.354 18 false 3 2.604,0.896 2.885,1.25 0.281,0.354 10 false x2 1.719,3.26 2.417,3.448 0.698,0.188 8 false 23 (235, 17)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 VEHICLE APPROACHING SPEAKER ASSEMBLY 86570 - - -
2 NO. 1 RADIATOR TO SUPPORT SEAL 16561C - - -
3 LOWER NO. 2 FRONT BUMPER RETAINER 52527C - - -
4 FRONT BUMPER ASSEMBLY - - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

PROCEDURE

Hide 86570 1.INSTALL VEHICLE APPROACHING SPEAKER ASSEMBLY

Torque:
23 N*m (235 kgf*cm, 17 ft.*lbf)

Hide 16561C 2.INSTALL NO. 1 RADIATOR TO SUPPORT SEAL

Hide 52527C 3.INSTALL LOWER NO. 2 FRONT BUMPER RETAINER
