RM38T0EC _58 Vehicle Interior _112288 LIGHTING (INT) _0510959 LIGHTING SYSTEM J

LIGHTING (INT)  LIGHTING SYSTEM  Front Door Courtesy Switch Circuit


DESCRIPTION

The main body ECU (multiplex network body ECU) detects the condition of the front door courtesy light switch assembly.

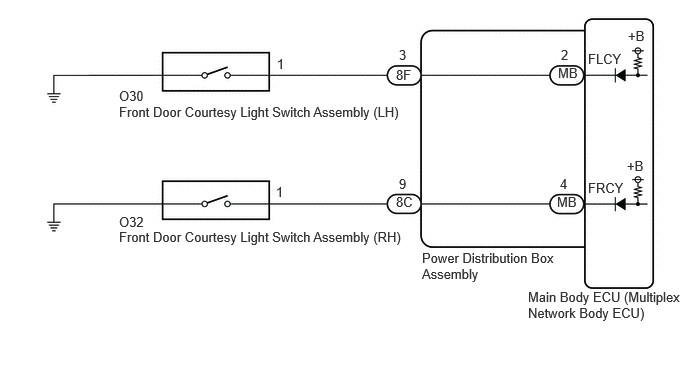

WIRING DIAGRAM

E438205E11
1.24,2.229 1.885,2.531 0.646,0.302 10 false O32 1.24,0.917 1.552,1.115 0.313,0.198 10 false O30 2.885,0.583 3.042,0.781 0.156,0.198 10 false 1 2.875,1.917 3.031,2.115 0.156,0.198 10 false 1 5.844,0.49 6.156,0.688 0.313,0.198 10 false 2 5.833,1.833 5.99,2.031 0.156,0.198 10 false 4 6.125,0.531 6.74,0.729 0.615,0.198 10 false FLCY 6.125,1.875 6.74,2.073 0.615,0.198 10 false FRCY 6.542,0.292 6.854,0.49 0.313,0.198 10 false +B 6.531,1.646 6.844,1.844 0.313,0.198 10 false +B 5.802,2.021 6.26,2.219 0.458,0.198 10 false MB 1.24,1.083 5.063,1.281 3.823,0.198 10 false Front Door Courtesy Light Switch Assembly (LH) 1.24,2.385 4.333,2.813 3.094,0.427 10 false Front Door Courtesy Light Switch Assembly (RH) 5.5,3.01 7.135,3.604 1.635,0.594 10 false Main Body ECU (Multiplex Network Body ECU) 5.813,0.677 6.271,0.875 0.458,0.198 10 false MB 4.125,2.021 4.583,2.219 0.458,0.198 10 false 8C 4.125,0.698 4.583,0.896 0.458,0.198 10 false 8F 4.156,0.49 4.469,0.688 0.313,0.198 10 false 3 4.156,1.833 4.469,2.031 0.313,0.198 10 false 9 4.396,2.604 5.854,3.052 1.458,0.448 10 false Power Distribution Box Assembly

CAUTION / NOTICE / HINT

NOTICE:

Before replacing the main body ECU (multiplex network body ECU), refer to Service Bulletin.*1

*1: w/ Smart Entry and Start System



PROCEDURE

1.READ VALUE USING GTS
a.

Read the Data List according to the display on the GTS.

Body Electrical > Main Body > Data List
Tester Display Measurement Item Range Normal Condition Diagnostic Note
FR Door Courtesy Switch Status Front door courtesy light switch assembly (RH) signal CLOSE or OPEN CLOSE: Front door RH closed
OPEN: Front door RH open
-
FL Door Courtesy Switch Status Front door courtesy light switch assembly (LH) signal CLOSE or OPEN CLOSE: Front door LH closed
OPEN: Front door LH open
-
Body Electrical > Main Body > Data List
Tester Display
FR Door Courtesy Switch Status
FL Door Courtesy Switch Status
50003 449 30,31
OK:

Normal conditions listed above are displayed.



Result:
Result Proceed to
OK A
NG ("FR Door Courtesy Switch Status" is not normal) B
NG ("FL Door Courtesy Switch Status" is not normal) C



A

B

2.INSPECT FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH)

C

5.INSPECT FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH)
2.INSPECT FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH)

OK

3.CHECK HARNESS AND CONNECTOR (FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH) - POWER DISTRIBUTION BOX ASSEMBLY)

NG

3.CHECK HARNESS AND CONNECTOR (FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH) - POWER DISTRIBUTION BOX ASSEMBLY)
a.

Disconnect the 8C power distribution box assembly connector.


b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O32-1 - 8C-9 Always Below 1 Ω
O32-1 - Body ground Always 10 kΩ or higher
8C-9 - Body ground Always 10 kΩ or higher



Result:
Proceed to
OK
NG



OK

4.INSPECT POWER DISTRIBUTION BOX ASSEMBLY

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

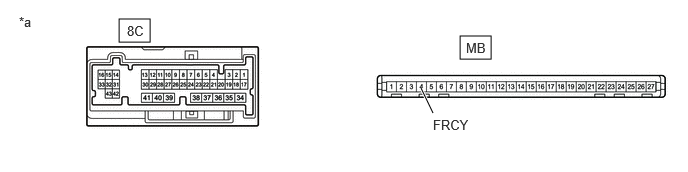

4.INSPECT POWER DISTRIBUTION BOX ASSEMBLY
E438211E01
1.24,0.198 1.563,0.438 0.323,0.24 4.792,0.375 5.115,0.615 0.323,0.24 4.51,1.177 4.385,0.917 true 0.198,0.146 0.51,0.344 0.313,0.198 10 false *a 1.323,0.24 1.708,0.479 0.385,0.24 10 false 8C 4.854,0.417 5.25,0.646 0.396,0.229 10 false MB 4.51,1.219 5.021,1.458 0.51,0.24 10 false FRCY

a.

b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
8C-9 - MB-4 (FRCY) Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG

5.INSPECT FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH)

OK

6.CHECK HARNESS AND CONNECTOR (FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH) - MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU))

NG

6.CHECK HARNESS AND CONNECTOR (FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH) - MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU))
a.

Disconnect the 8F power distribution box assembly connector.


b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O30-1 - 8F-3 Always Below 1 Ω
O30-1 - Body ground Always 10 kΩ or higher
8F-3 - Body ground Always 10 kΩ or higher



Result:
Proceed to
OK
NG



OK

7.INSPECT POWER DISTRIBUTION BOX ASSEMBLY

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

7.INSPECT POWER DISTRIBUTION BOX ASSEMBLY
E438203C50
1.563,0.208 1.938,0.438 0.375,0.229 4.635,0.271 5.01,0.5 0.375,0.229 4.167,0.875 4.052,1.24 true 0.26,0.104 0.5,0.302 0.24,0.198 10 false *a 3.854,1.292 4.292,1.469 0.438,0.177 10 false FLCY 1.667,0.271 2,0.438 0.333,0.167 10 false 8F 4.74,0.313 5.073,0.479 0.333,0.167 10 false MB
*a Component without harness connected
(Power Distribution Box Assembly)
- -


a.

b.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
8F-3 - MB-2 (FLCY) Always Below 1 Ω



Result:
Proceed to
OK
NG



OK

NG
