HORN  HORN  INSTALLATION


CAUTION / NOTICE / HINT

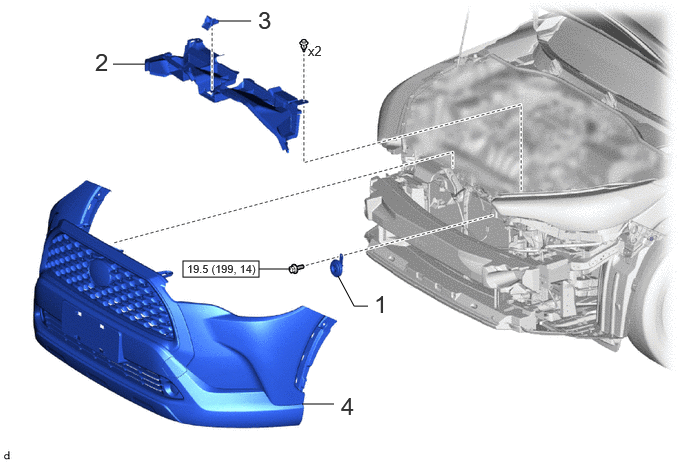

COMPONENTS (INSTALLATION)
B625917N02
1.906,2.719 2.698,2.885 0.792,0.167 3.521,2.875 3.688,3.188 3.688,3.188 3.833,3.188 false 2.271,0.219 2.615,0.219 false 3.146,4.208 3.479,4.208 false 2.698,2.802 3.031,2.802 false 1.177,0.667 1.51,0.667 false 3.552,4.083 3.833,4.438 0.281,0.354 18 false 4 3.896,3.021 4.177,3.375 0.281,0.354 18 false 1 0.99,0.5 1.271,0.854 0.281,0.354 18 false 2 3.208,0.448 3.469,0.708 0.26,0.26 10 false x2 2.688,0.063 2.969,0.417 0.281,0.354 18 false 3 1.948,2.729 2.719,2.906 0.771,0.177 8 false 19.5 (199, 14)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 LOW PITCHED HORN ASSEMBLY 86520 - - -
2 NO. 1 RADIATOR TO SUPPORT SEAL 16561C - - -
3 LOWER NO. 2 FRONT BUMPER RETAINER 52527C - - -
4 FRONT BUMPER ASSEMBLY - - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

PROCEDURE

Hide 86520 1.INSTALL LOW PITCHED HORN ASSEMBLY

Torque:
19.5 N*m (199 kgf*cm, 14 ft.*lbf)

Hide 16561C 2.INSTALL NO. 1 RADIATOR TO SUPPORT SEAL

Hide 52527C 3.INSTALL LOWER NO. 2 FRONT BUMPER RETAINER
