نمای تعاملی قطعات خودرو

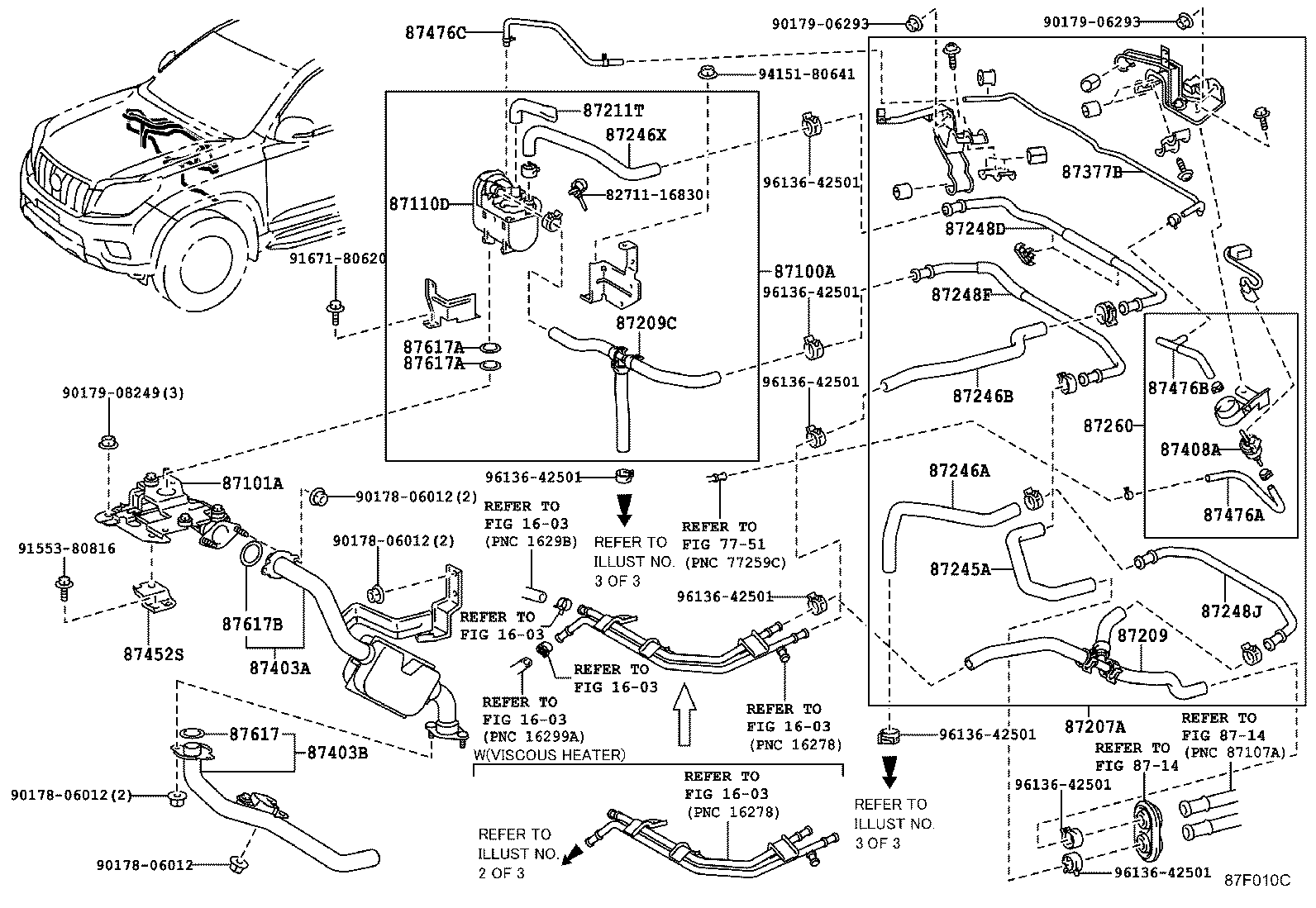

شلنگ های بخاری لندکروزر
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشههای این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET A
کد قطعه:87209C
شماره فنی:8720960J30
PIPE & HOSE SUB-ASSY, WATER A
PIPE & HOSE SUB-ASSY, WATER A
کد قطعه:87207A
شماره فنی:8720760340
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET A
کد قطعه:87207A
شماره فنی:8720960G50
PIPE & HOSE SUB-ASSY, WATER A
PIPE & HOSE SUB-ASSY, WATER A
کد قطعه:87207A
شماره فنی:8720760330
PIPE & HOSE SUB-ASSY, WATER A
PIPE & HOSE SUB-ASSY, WATER A
کد قطعه:87207A
شماره فنی:8720760350
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246X
شماره فنی:8724560L60
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246A
شماره فنی:8724560M30
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246A
شماره فنی:8724560L80
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246A
شماره فنی:8724560K80
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87245A
شماره فنی:8724560L90
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87245A
شماره فنی:8724560M50
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87245A
شماره فنی:8724560M10
BRACKET SUB-ASSY, HEATER NO.1
???????????? ?? ???????
کد قطعه:87101A
شماره فنی:8710160030
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87248F
شماره فنی:8724860C40
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET A
کد قطعه:87209
شماره فنی:8720960J60
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET A
کد قطعه:87209
شماره فنی:8720960J40
پایه شیلنگ بخاری
???????????? ?? ???????
کد قطعه:87452S
شماره فنی:8712160130
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246B
شماره فنی:8724560M40
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246B
شماره فنی:8724560M00
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246B
شماره فنی:8724560M20
کانال تقسم هوای
DUCT, AIR PURIFIER AIR, NO.1
کد قطعه:87211T
شماره فنی:8721160380
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87248D
شماره فنی:8724860C30
HEATER ASSY
HEATER ASSY, REAR
کد قطعه:87110D
شماره فنی:8711042030
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87248J
شماره فنی:8724860C70
بست شلنگ رادیاتور
???????????? ?? ???????
کد قطعه:9613642501
شماره فنی:9613642501
پیچ
???????????? ?? ???????
کد قطعه:9167180620
شماره فنی:9167180620
بست نگهدارنده
???????????? ?? ???????
کد قطعه:8271116830
شماره فنی:8271116830
مهره
???????????? ?? ???????
کد قطعه:9017906293
شماره فنی:9017906293
مهره
???????????? ?? ???????
کد قطعه:9415180641
شماره فنی:9415180641
مهره
???????????? ?? ???????
کد قطعه:9017806012
شماره فنی:9017806012
مهره
???????????? ?? ???????
کد قطعه:9017908249
شماره فنی:9017908249
پیچ
???????????? ?? ???????
کد قطعه:9155380816
شماره فنی:9155380816
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET A
کد قطعه:87209
شماره فنی:8720960J60
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET A
کد قطعه:87209
شماره فنی:8720960J40
قطعهای با این مشخصات پیدا نشد.
