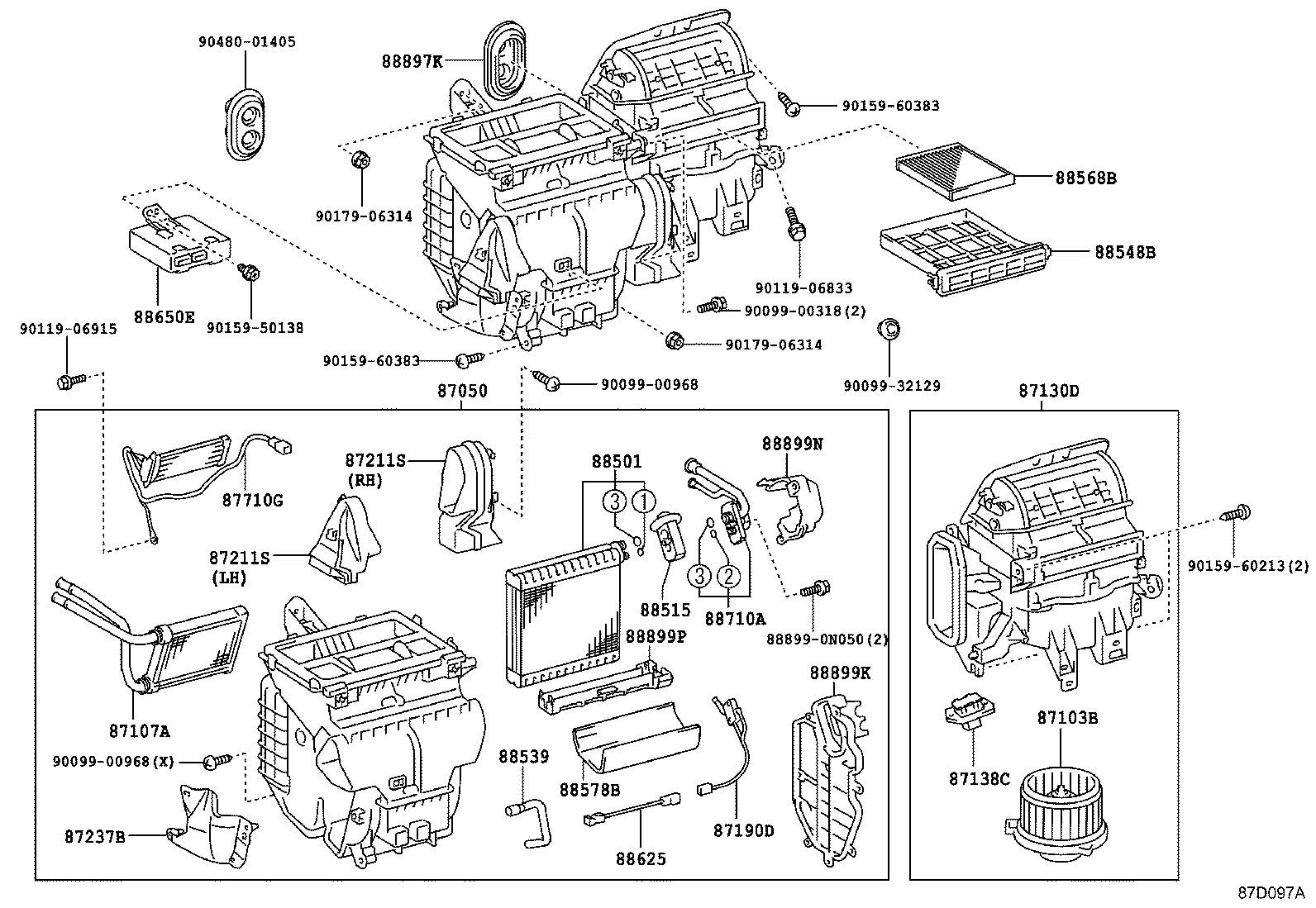

سیستم سرمایش و گرمایش کرولا
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
رزیستور فن بخاری
RESISTOR, BLOWER
کد قطعه:87138C
شماره فنی:8713820360
قاب فیلتر کولر
CASE, AIR FILTER
کد قطعه:88548B
شماره فنی:8854852010
قاب فیلتر کولر
CASE, AIR FILTER
کد قطعه:88548B
شماره فنی:8854802190
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578B
شماره فنی:8857812540
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:88899N
شماره فنی:8889912510
واشر ورودی هوا
GROMMET
کد قطعه:88897K
شماره فنی:9048001434
فيلتر كابين
FILTER, AIR INTAKE
کد قطعه:88568B
شماره فنی:8856802040
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:8850102231
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:8850102230
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:8850102232
لوله کندانسور کولر
TUBE & ACCESSORY ASSY, AIR CONDITIONER
کد قطعه:88710A
شماره فنی:887100Z040
لوله کندانسور کولر
TUBE & ACCESSORY ASSY, AIR CONDITIONER
کد قطعه:88710A
شماره فنی:887100Z041
کانال تقسم هوای
DUCT, AIR PURIFIER AIR, NO.1
کد قطعه:87211S
شماره فنی:8721112280
کانال تقسم هوای
DUCT, AIR PURIFIER AIR, NO.1
کد قطعه:87211S
شماره فنی:8721112290
موتور فن تهویه بافن
MOTOR SUB-ASSY, BLOWER W/FAN
کد قطعه:87103B
شماره فنی:8710302500
موتور فن تهویه بافن
MOTOR SUB-ASSY, BLOWER W/FAN
کد قطعه:87103B
شماره فنی:8710302221
موتور فن تهویه بافن
MOTOR SUB-ASSY, BLOWER W/FAN
کد قطعه:87103B
شماره فنی:8710302220
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705002C00
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705002P10
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705002C01
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851502280
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:885150N030
COVER, HEATER PIPING
COVER, HEATER PIPING
کد قطعه:87237B
شماره فنی:8723702040
ترمیستور کولر
THERMISTOR, COOLER, NO.1
کد قطعه:88625
شماره فنی:8862002060
ترمیستور کولر
THERMISTOR, COOLER, NO.1
کد قطعه:88625
شماره فنی:8862002090
شیلنگ تخلیه کولر
HOSE, DRAIN COOLER
کد قطعه:88539
شماره فنی:8853902240
مجموعه دمنده هوای بخاری و کولر به داخل اتاق
BLOWER ASSY
کد قطعه:87130D
شماره فنی:8713002510
مجموعه دمنده هوای بخاری و کولر به داخل اتاق
BLOWER ASSY
کد قطعه:87130D
شماره فنی:8713002800
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:88899K
شماره فنی:8889902220
تقویت کننده کولر
AMPLIFIER ASSY, AIR CONDITIONER
کد قطعه:88650E
شماره فنی:8865002510
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:88899P
شماره فنی:8889902230
رادیاتور بخاری
UNIT SUB-ASSY, HEATER RADIATOR
کد قطعه:87107A
شماره فنی:8710702240
گرم‌کن سریع بخاری
QUICK HEATER ASSY
کد قطعه:87710G
شماره فنی:8771002030
واشر ورودی هوا
GROMMET
کد قطعه:9048001405
شماره فنی:9048001405
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009932129
شماره فنی:9009932129
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009900318
شماره فنی:9009900318
مهره
???????????? ?? ???????
کد قطعه:9017906314
شماره فنی:9017906314
پیچ
???????????? ?? ???????
کد قطعه:9015960213
شماره فنی:9015960213
پیچ
???????????? ?? ???????
کد قطعه:9015960383
شماره فنی:9015960383
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009900968
شماره فنی:9009900968
پیچ
???????????? ?? ???????
کد قطعه:9011906915
شماره فنی:9011906915
پیچ
???????????? ?? ???????
کد قطعه:9011906833
شماره فنی:9011906833
پیچ
???????????? ?? ???????
کد قطعه:9015950138
شماره فنی:9015950138
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:8850102231
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:8850102230
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:8850102232
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705002C00
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705002P10
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705002C01
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851502280
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:885150N030
ترمیستور کولر
THERMISTOR, COOLER, NO.1
کد قطعه:88625
شماره فنی:8862002060
ترمیستور کولر
THERMISTOR, COOLER, NO.1
کد قطعه:88625
شماره فنی:8862002090
شیلنگ تخلیه کولر
HOSE, DRAIN COOLER
کد قطعه:88539
شماره فنی:8853902240
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:888990N050
شماره فنی:888990N050
