نمای تعاملی قطعات خودرو

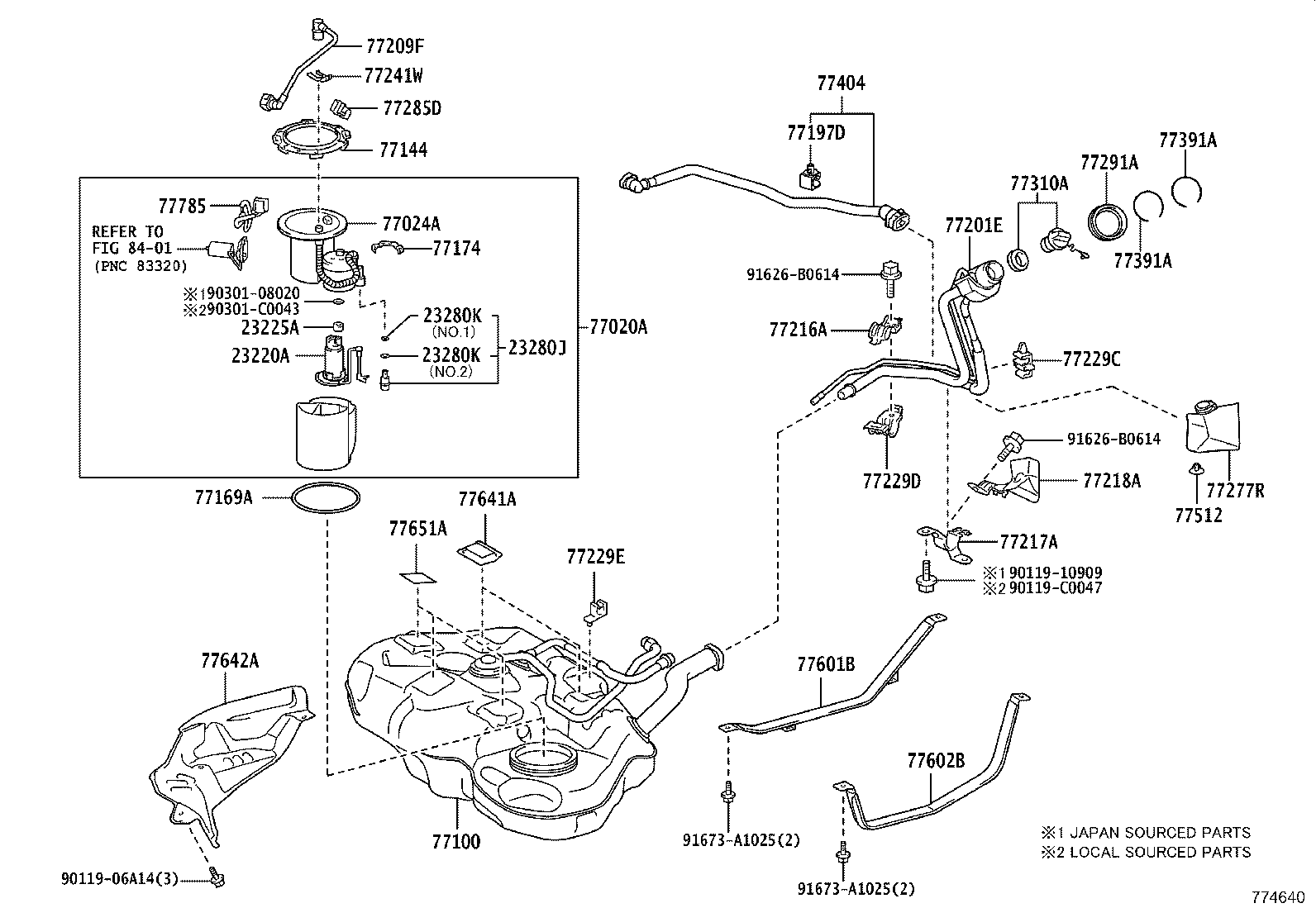

باک بنزین و قطعات آن کرولا
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشههای این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
رگلاتور فشار سوخت
REGULATOR ASSY, FUEL PRESSURE
کد قطعه:23280J
شماره فنی:2328021010
محافظ باک بنزین
PROTECTOR SUB-ASSY, FUEL TANK, NO.1
کد قطعه:77641A
شماره فنی:7760612190
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:771440H010
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:77144F4010
محافظ لوله پرکن باک
PROTECTOR, FUEL TANK FILLER PIPE
کد قطعه:77277R
شماره فنی:7727712180
محافظ لوله پرکن باک
PROTECTOR, FUEL TANK FILLER PIPE
کد قطعه:77277R
شماره فنی:7727747050
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:7716947040
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:771690D030
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:77169F4050
..
HARNESS, FUEL PUMP
کد قطعه:77785
شماره فنی:7778512010
..
HARNESS, FUEL PUMP
کد قطعه:77785
شماره فنی:777850F031
پایه لوله مکش باک
SUPPORT, FUEL SUCTION, NO.1
کد قطعه:77174
شماره فنی:7717475010
پایه لوله مکش باک
SUPPORT, FUEL SUCTION, NO.1
کد قطعه:77174
شماره فنی:771740F010
بست
BRACKET, FUEL TANK, REAR
کد قطعه:77512
شماره فنی:7751235140
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:23280K
شماره فنی:9030104013
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:23280K
شماره فنی:9030115024
واشر پمپ بنزین
SPACER, FUEL PUMP
کد قطعه:23225A
شماره فنی:2322521020
واشر پمپ بنزین
SPACER, FUEL PUMP
کد قطعه:23225A
شماره فنی:232250H020
بست اتصال لوله
CLIP, TUBE JOINT
کد قطعه:77241W
شماره فنی:7724133011
بست لوله تنفس باک بنزین
CLAMP, BREATHER TUBE
کد قطعه:77229E
شماره فنی:7722976040
بست لوله اصلی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.3
کد قطعه:77218A
شماره فنی:7721802040
بست لوله اصلی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.3
کد قطعه:77218A
شماره فنی:7721802070
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209F
شماره فنی:7720902270
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209F
شماره فنی:7720902360
محافظ باک
PROTECTOR, FUEL TANK, NO.1
کد قطعه:77642A
شماره فنی:7764102240
شیلنگ کنیستر
HOSE SUB-ASSY, FUEL TANK VENT
کد قطعه:77404
شماره فنی:7740402180
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700102B50
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700102821
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700102770
صافی بنزین
PLATE SUB-ASSY, FUEL SUCTION
کد قطعه:77024A
شماره فنی:7702402300
صافی بنزین
PLATE SUB-ASSY, FUEL SUCTION
کد قطعه:77024A
شماره فنی:7702402520
صافی بنزین
PLATE SUB-ASSY, FUEL SUCTION
کد قطعه:77024A
شماره فنی:7702402391
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285D
شماره فنی:7728547090
بست لوله تنفس باک بنزین
CLAMP, BREATHER TUBE
کد قطعه:77229C
شماره فنی:7722902060
بست لوله تنفس باک بنزین
CLAMP, BREATHER TUBE
کد قطعه:77229C
شماره فنی:7722912070
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.1
کد قطعه:77216A
شماره فنی:7721602190
بست لوله هواکش باک
CLAMP, EVAPORATION VENT TUBE, NO.2
کد قطعه:77197D
شماره فنی:7719742020
تسمه باک بنزین راست
BAND SUB-ASSY, FUEL TANK, NO.1 RH
کد قطعه:77601B
شماره فنی:7760102130
درب باک داخلی
CAP ASSY, FUEL TANK
کد قطعه:77310A
شماره فنی:7730002030
درب باک داخلی
CAP ASSY, FUEL TANK
کد قطعه:77310A
شماره فنی:7730006100
پمپ بنزین کامل
TUBE ASSY, FUEL SUCTION W/PUMP & GAGE
کد قطعه:77020A
شماره فنی:7702002661
پمپ بنزین کامل
TUBE ASSY, FUEL SUCTION W/PUMP & GAGE
کد قطعه:77020A
شماره فنی:7702002B80
پمپ بنزین کامل
TUBE ASSY, FUEL SUCTION W/PUMP & GAGE
کد قطعه:77020A
شماره فنی:7702002730
بست لوله تنفس باک بنزین
CLAMP, BREATHER TUBE
کد قطعه:77229D
شماره فنی:7722902050
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.2
کد قطعه:77217A
شماره فنی:7721702170
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.2
کد قطعه:77217A
شماره فنی:7721702150
لوله اصلی باک
PIPE SUB-ASSY, FUEL TANK FILLER
کد قطعه:77201E
شماره فنی:7720102550
لوله اصلی باک
PIPE SUB-ASSY, FUEL TANK FILLER
کد قطعه:77201E
شماره فنی:7720102440
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391A
شماره فنی:773910R030
بست باک
CUSHION, FUEL TANK, NO.2
کد قطعه:77651A
شماره فنی:7765112070
لاستیک دور لوله باک
SHIELD, FUEL TANK FILLER PIPE
کد قطعه:77291A
شماره فنی:7729102220
پمپ بنزین
PUMP, FUEL
کد قطعه:23220A
شماره فنی:232200M051
تسمه باک بنزین چپ
BAND SUB-ASSY, FUEL TANK, NO.1 LH
کد قطعه:77602B
شماره فنی:7760202160
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:771440H010
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:77144F4010
..
HARNESS, FUEL PUMP
کد قطعه:77785
شماره فنی:7778512010
..
HARNESS, FUEL PUMP
کد قطعه:77785
شماره فنی:777850F031
پایه لوله مکش باک
SUPPORT, FUEL SUCTION, NO.1
کد قطعه:77174
شماره فنی:7717475010
پایه لوله مکش باک
SUPPORT, FUEL SUCTION, NO.1
کد قطعه:77174
شماره فنی:771740F010
بست
BRACKET, FUEL TANK, REAR
کد قطعه:77512
شماره فنی:7751235140
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:9030108020
شماره فنی:9030108020
پیچ
???????????? ?? ???????
کد قطعه:91673A1025
شماره فنی:91673A1025
پیچ
???????????? ?? ???????
کد قطعه:9011910909
شماره فنی:9011910909
شیلنگ کنیستر
HOSE SUB-ASSY, FUEL TANK VENT
کد قطعه:77404
شماره فنی:7740402180
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700102B50
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700102821
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700102770
91626B0614
???????????? ?? ???????
کد قطعه:91626B0614
شماره فنی:91626B0614
پیچ
???????????? ?? ???????
کد قطعه:9011906A14
شماره فنی:9011906A14
پیچ
???????????? ?? ???????
کد قطعه:90119C0047
شماره فنی:90119C0047
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:90301C0043
شماره فنی:90301C0043
