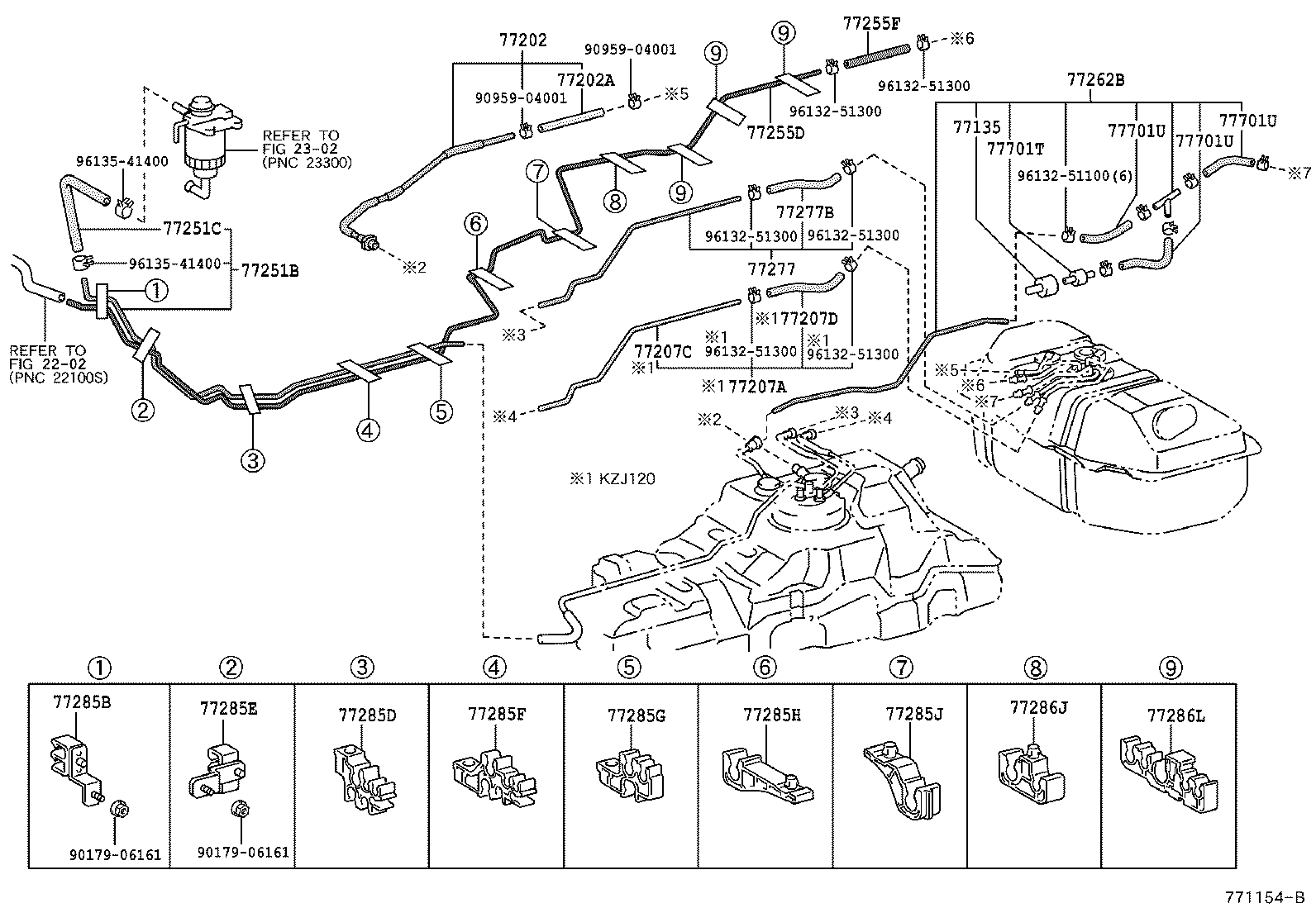

باک اصلی و باک زاپاس و پمپ بنزین پرادو
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
لوله هواکش باک بنزین
TUBE SUB-ASSY, FUEL TANK BREATHER
کد قطعه:77202
شماره فنی:7701260120
TUBE, FUEL TANK TO CANISTER, NO.2
TUBE SUB-ASSY, FUEL TANK TO CANISTER
کد قطعه:77262B
شماره فنی:7701960050
TUBE, FUEL RETURN, NO.1
TUBE SUB-ASSY, FUEL MAIN, NO.4
کد قطعه:77277
شماره فنی:7720860140
HOSE, FUEL, NO.1(FOR FUEL MAIN TUBE)
HOSE, FUEL, NO.2(FOR FUEL MAIN TUBE)
کد قطعه:77251C
شماره فنی:9533210040
سوپاپ کنترل
GASKET, EXHAUST PIPE, NO.2
کد قطعه:77701T
شماره فنی:9091710092
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285B
شماره فنی:7728535650
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77286L
شماره فنی:7728535620
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285F
شماره فنی:7728535680
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285G
شماره فنی:7728535690
شیلنگ هواکش باک
HOSE, FUEL, NO.1 (FOR BREATHER TUBE)
کد قطعه:77202A
شماره فنی:9531313020
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77286J
شماره فنی:7728535610
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285J
شماره فنی:7728535710
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285H
شماره فنی:7728535700
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77701U
شماره فنی:9533306020
شیلنگ تفکیک بخار بنزین
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR)
کد قطعه:77701U
شماره فنی:9533306010
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285D
شماره فنی:7728535670
BRACKET, CHECK VALVE
BRACKET, CHECK VALVE
کد قطعه:77135
شماره فنی:7713542010
TUBE, FUEL RETURN
TUBE, FUEL RETURN
کد قطعه:77255D
شماره فنی:772553D090
TUBE, FUEL RETURN
TUBE, FUEL RETURN
کد قطعه:77255D
شماره فنی:7725560850
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285E
شماره فنی:7728535660
لوله اصلی بنزین
SUPPORT, BREATHER TUBE, NO.1
کد قطعه:77251B
شماره فنی:7720535310
لوله اصلی بنزین
SUPPORT, BREATHER TUBE, NO.1
کد قطعه:77251B
شماره فنی:772056A330
HOSE, FUEL, NO.2(FOR RETURN TUBE, NO.1)
HOSE, FUEL, NO.2 (FOR FUEL RETURN TUBE)
کد قطعه:77277B
شماره فنی:9533408020
لوله هواکش باک بنزین
TUBE SUB-ASSY, FUEL TANK BREATHER
کد قطعه:77202
شماره فنی:7701260120
TUBE, FUEL RETURN, NO.1
TUBE SUB-ASSY, FUEL MAIN, NO.4
کد قطعه:77277
شماره فنی:7720860140
بست
???????????? ?? ???????
کد قطعه:9095904001
شماره فنی:9095904001
BRACKET, CHECK VALVE
BRACKET, CHECK VALVE
کد قطعه:77135
شماره فنی:7713542010
بست
???????????? ?? ???????
کد قطعه:9613541400
شماره فنی:9613541400
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251300
شماره فنی:9613251300
بست شیلنگ
CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
کد قطعه:9613251100
شماره فنی:9613251100
مهره
???????????? ?? ???????
کد قطعه:9017906161
شماره فنی:9017906161
قطعهای با این مشخصات پیدا نشد.
