Wear protective gloves. Sharp areas on the parts may injure your hands.
There is risk of injury.
Use the same procedure for RHD and LHD vehicles.
The procedure listed below is for LHD vehicles.
79345B
1.INSTALL NO. 3 SEAT CUSHION PAD LH (OCCUPANT DETECTION SENSOR)
When installing a No. 3 seat cushion cover sub-assembly LH, refer to the Precaution section in order to prevent wrinkles from forming.

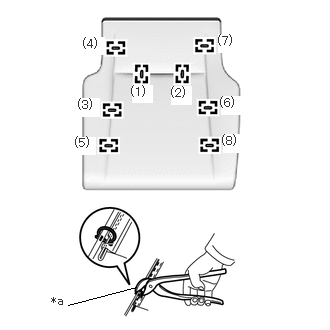

| *a | Hog Ring Pliers |
Using hog ring pliers, install the No. 3 seat cushion cover sub-assembly LH to the No. 3 seat cushion pad LH (occupant detection sensor) with the 8 new hog rings in the order indicated in the illustration.
Be careful not to damage the No. 3 seat cushion cover sub-assembly LH.
Be sure to securely install the hog rings as shown in the illustration while preventing wrinkles from forming on the No. 3 seat cushion cover sub-assembly LH.
2.INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER WITH PAD
72057F
3.INSTALL REAR NO. 2 SEAT LOCK CONTROL LEVER SUB-ASSEMBLY RH
72345U
4.INSTALL NO. 3 SEAT STAND FRAME CAP RH
5.INSTALL REAR SEAT CUSHION ASSEMBLY
71H76K
6.INSTALL REAR NO. 3 SEAT RECLINING ADJUSTER INSIDE COVER LH
79076S
7.INSTALL NO. 3 SEAT LEG COVER SUB-ASSEMBLY LH
72216D
8.INSTALL NO. 3 SEAT TRACK HANDLE CONTROL LEVER LH
72526M
9.INSTALL NO. 3 SEAT RECLINING ADJUSTER RELEASE HANDLE LH
79076Q
10.INSTALL NO. 3 SEAT NO. 1 INNER LEG COVER SUB-ASSEMBLY
73390A
11.INSTALL REAR INNER SEAT BELT ASSEMBLY
79076R
12.INSTALL NO. 3 SEAT NO. 2 INNER LEG COVER SUB-ASSEMBLY
72057G
13.INSTALL REAR NO. 1 SEAT LOCK CONTROL LEVER SUB-ASSEMBLY LH
72345X
14.INSTALL NO. 4 SEAT STAND FRAME CAP LH
73316B
15.INSTALL REAR NO. 3 SEAT INNER BELT COVER LH
16.INSTALL NO. 3 SEAT ASSEMBLY LH
17.INSPECT SEAT BELT WARNING SYSTEM
