NAVIGATION / MULTI INFO DISPLAY  NAVIGATION SYSTEM  Voice Guidance does not Function

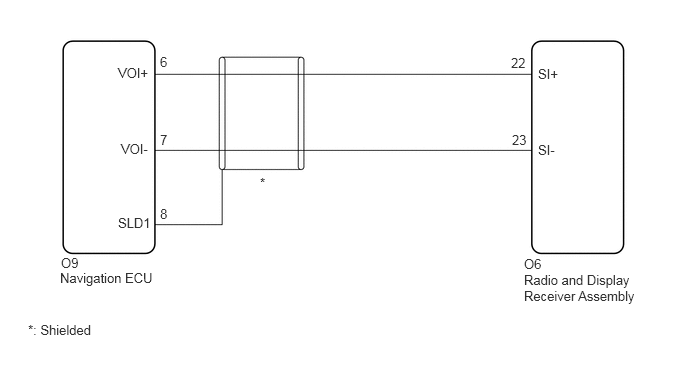

WIRING DIAGRAM

E367996E25
1.229,0.677 1.771,0.917 0.542,0.24 10 false VOI+ 1.229,2.24 1.771,2.479 0.542,0.24 10 false SLD1 0.635,2.656 1.177,2.896 0.542,0.24 10 false O9 0.625,2.813 1.677,3.104 1.052,0.292 10 false Navigation ECU 5.458,2.667 6,2.906 0.542,0.24 10 false O6 5.458,2.833 6.646,3.313 1.188,0.479 10 false Radio and Display Receiver Assembly 5.604,0.688 6.146,0.927 0.542,0.24 10 false SI+ 5.323,0.573 5.865,0.813 0.542,0.24 10 false 22 5.333,1.375 5.875,1.615 0.542,0.24 10 false 23 1.667,0.563 2.208,0.802 0.542,0.24 10 false 6 1.667,1.375 2.208,1.615 0.542,0.24 10 false 7 1.667,2.146 2.208,2.385 0.542,0.24 10 false 8 1.26,1.469 1.802,1.708 0.542,0.24 10 false VOI- 5.604,1.479 6.146,1.719 0.542,0.24 10 false SI- 2.708,1.823 4.24,2.021 1.531,0.198 10 false * 0.292,3.354 1.823,3.552 1.531,0.198 10 false *: Shielded

PROCEDURE

1.CHECK VOICE GUIDANCE SETTING
a.

Check that the voice guidance setting is not off.

OK:

Voice guidance setting is not off.



Result:
Proceed to
OK
NG



OK

2.CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY - NAVIGATION ECU)

NG

CHANGE VOICE GUIDANCE SETTING TO ON

2.CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY - NAVIGATION ECU)
a.

Disconnect the O6 radio and display receiver assembly connector.


b.

Disconnect the O9 navigation ECU connector.


c.

Measure the resistance according to the value(s) in the table below.

Standard Resistance:
Tester Connection Condition Specified Condition
O6-22 (SI+) - O9-6 (VOI+) Always Below 1 Ω
O6-23 (SI-) - O9-7 (VOI-) Always Below 1 Ω
O6-22 (SI+) or O9-6 (VOI+) - Body ground Always 10 kΩ or higher
O6-23 (SI-) or O9-7 (VOI-) - Body ground Always 10 kΩ or higher
O9-8 (SLD1) - Body ground Always 10 kΩ or higher



Result:
Proceed to
OK
NG



OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR
