RM38T0EC _58 Vehicle Interior _115230 THEFT DETERRENT / KEYLESS ENTRY _0605275 DIGITAL KEY RECEIVER(for Front Floor) A

THEFT DETERRENT / KEYLESS ENTRY  DIGITAL KEY RECEIVER(for Front Floor)  INSTALLATION


CAUTION / NOTICE / HINT

CAUTION / NOTICE / HINT

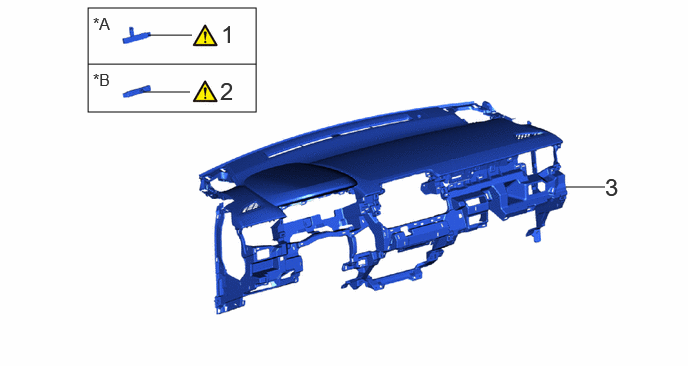

COMPONENTS (INSTALLATION)
E511433N02
0.917,0.083 2.667,1.167 1.75,1.083 5.896,1.948 6.302,1.948 false 1.542,0.365 2,0.365 false 1.49,0.958 1.979,0.958 false 0.917,0.667 2.667,0.667 false 2.302,0.208 2.583,0.563 0.281,0.354 18 false 1 6.302,1.802 6.583,2.156 0.281,0.354 18 false 3 2.292,0.802 2.573,1.156 0.281,0.354 18 false 2 0.969,0.146 1.25,0.5 0.281,0.354 12 false *A 0.969,0.729 1.25,1.083 0.281,0.354 12 false *B

Procedure Part Name Code
Z101186

Z101188

Z101187

1 REMOVE BLE INDOOR DIGITAL KEY RECEIVER ASSEMBLY 890G0 (Click here) - -
2 REMOVE BLE INDOOR DIGITAL KEY RECEIVER ASSEMBLY 890G0 (Click here) - -
3 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY 89997 - -

*A for Type A *B for Type B

PROCEDURE

Hide 890G0 1.INSTALL BLE INDOOR DIGITAL KEY RECEIVER ASSEMBLY (for Type A)

Z101186

NOTICE:

Be careful when removing the ble indoor digital key receiver assembly. If the ble indoor digital key receiver assembly is dropped, replace it with a new one.



Hide 890G0 2.INSTALL BLE INDOOR DIGITAL KEY RECEIVER ASSEMBLY (for Type B)

Z101186

NOTICE:

Be careful when removing the ble indoor digital key receiver assembly. If the ble indoor digital key receiver assembly is dropped, replace it with a new one.
