RM38T0EC _51 Engine / Hybrid System _144996 M20F-FXS, M20G-FXS EMISSION CONTROL _0604955 DIFFERENTIAL PRESSURE SENSOR A

M20F-FXS, M20G-FXS EMISSION CONTROL  DIFFERENTIAL PRESSURE SENSOR  INSTALLATION


CAUTION / NOTICE / HINT

COMPONENTS (INSTALLATION)

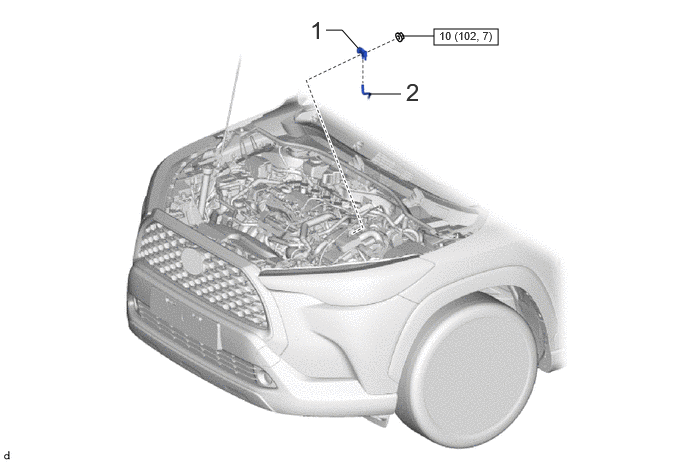

A522591N02
4.521,0.302 5.188,0.469 0.667,0.167 3.844,0.979 4.177,0.979 false 3.396,0.313 3.563,0.313 3.563,0.313 3.729,0.5 false 4.188,0.375 4.521,0.375 false 4.229,0.813 4.51,1.167 0.281,0.354 18 false 2 3.229,0.167 3.51,0.521 0.281,0.354 18 false 1 4.573,0.302 5.219,0.49 0.646,0.188 8 false 10 (102, 7)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 DIFFERENTIAL PRESSURE SENSOR 89481B - - -
2 VACUUM TRANSMITTING HOSE ASSEMBLY 25760 - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

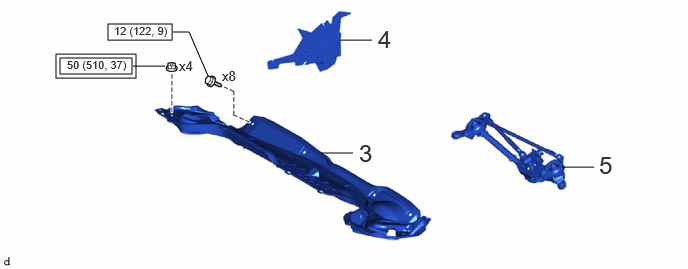

A539249N02
1.125,0.25 1.792,0.417 0.667,0.167 0.625,0.604 1.375,0.771 0.75,0.167 0.583,0.563 1.417,0.813 0.833,0.25 3.542,0.417 3.875,0.417 false 3.344,1.594 3.677,1.594 false 5.854,1.74 6.188,1.74 false 1.385,0.688 1.719,0.688 false 1.802,0.333 1.969,0.333 1.969,0.333 2.167,0.792 false 6.24,1.573 6.521,1.927 0.281,0.354 18 false 5 3.938,0.26 4.219,0.615 0.281,0.354 18 false 4 3.74,1.448 4.021,1.802 0.281,0.354 18 false 3 1.865,0.604 2.177,0.802 0.313,0.198 10 false x4 2.313,0.708 2.625,0.906 0.313,0.198 10 false x8 1.188,0.25 2.542,0.406 1.354,0.156 8 false 12 (122, 9) 0.698,0.604 2.052,0.76 1.354,0.156 8 false 50 (510, 37)

Procedure Part Name Code
Z101186

Z101188

Z101187

3 OUTER COWL TOP PANEL SUB-ASSEMBLY 55701J - - -
4 NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL 55737B - - -
5 WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY - - - -

V111893

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)
V100146

N*m (kgf*cm, ft.*lbf): Specified torque

PROCEDURE

Hide 89481B 1.INSTALL DIFFERENTIAL PRESSURE SENSOR

Torque:
10 N*m (102 kgf*cm, 7 ft.*lbf)

Hide 25760 2.INSTALL VACUUM TRANSMITTING HOSE ASSEMBLY

Hide 55737B 4.INSTALL NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL
