RM38T0EC _59 Vehicle Exterior _144216 ACOUSTIC VEHICLE ALERTING SYSTEM _0602001 VEHICLE APPROACHING SPEAKER ECU A

ACOUSTIC VEHICLE ALERTING SYSTEM  VEHICLE APPROACHING SPEAKER ECU  INSTALLATION


CAUTION / NOTICE / HINT

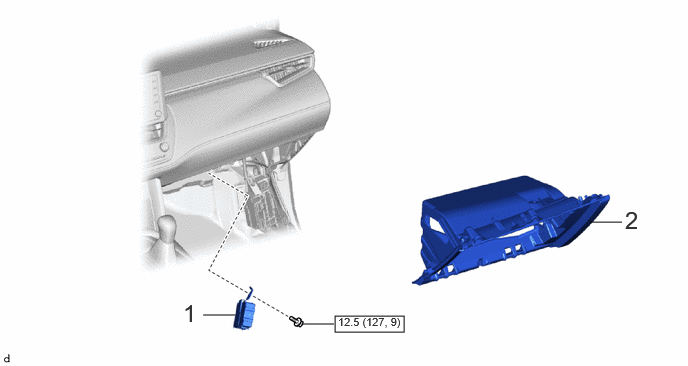

COMPONENTS (INSTALLATION)
B669243N02
3.49,3.292 4.208,3.458 0.719,0.167 6.146,2.313 6.479,2.313 false 2.115,3.281 2.448,3.281 false 3.146,3.375 3.479,3.375 false 1.906,3.115 2.188,3.469 0.281,0.354 18 false 1 6.51,2.146 6.792,2.5 0.281,0.354 18 false 2 3.521,3.281 4.302,3.479 0.781,0.198 8 false 12.5 (127, 9)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 VEHICLE APPROACHING SPEAKER CONTROLLER 86572 - - -
2 LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL 55433B - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

PROCEDURE

Hide 86572 1.INSTALL VEHICLE APPROACHING SPEAKER CONTROLLER

Torque:
12.5 N*m (127 kgf*cm, 9 ft.*lbf)
