RM38T0EC _58 Vehicle Interior _112288 LIGHTING (INT) _0501081 REAR DOOR COURTESY SWITCH A

LIGHTING (INT)  REAR DOOR COURTESY SWITCH  REMOVAL


CAUTION / NOTICE / HINT

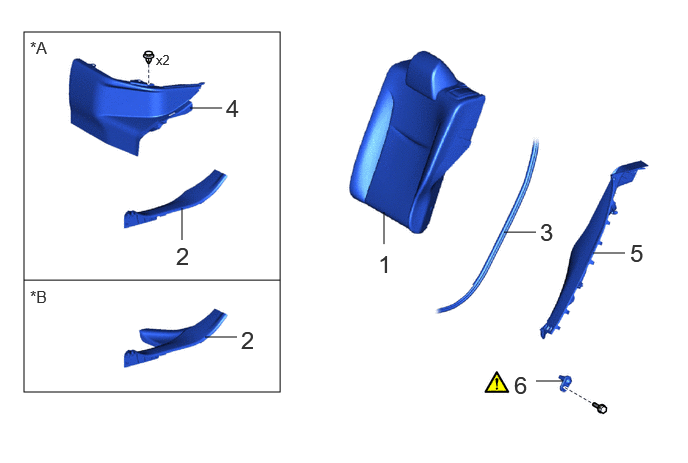

COMPONENTS (REMOVAL)
E445086N05
0.25,0.333 2.917,4.083 2.667,3.75 0.25,2.917 2.917,2.917 false 5.583,3.969 5.865,3.969 false 4,2.542 4,2.208 false 5.25,2.417 5.583,2.417 false 1.896,2.5 1.896,2.167 false 2.135,3.51 2.469,3.51 false 1.979,1.125 2.313,1.125 false 6.177,2.635 6.51,2.635 false 0.313,0.396 0.688,0.635 0.375,0.24 12 false *A 0.313,2.99 0.688,3.229 0.375,0.24 12 false *B 3.938,2.604 4.219,2.958 0.281,0.354 18 false 1 1.833,2.521 2.115,2.875 0.281,0.354 18 false 2 2.51,3.396 2.792,3.75 0.281,0.354 18 false 2 5.625,2.271 5.906,2.625 0.281,0.354 18 false 3 2.354,0.979 2.635,1.333 0.281,0.354 18 false 4 6.563,2.49 6.844,2.844 0.281,0.354 18 false 5 5.354,3.865 5.635,4.219 0.281,0.354 18 false 6 1.625,0.542 1.938,0.74 0.313,0.198 10 false x2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 REAR SEAT ASSEMBLY - - - -
2 REAR DOOR SCUFF PLATE 67918A - - -
3 REAR DOOR OPENING TRIM WEATHERSTRIP 62332A - - -
4 REAR UNDER SIDE COVER 76974E - - -
5 REAR SEAT SIDE GARNISH 62552F - - -
6 REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY 84234 (Click here) - -

*A for HEV Model *B for Gasoline Model

CAUTION / NOTICE / HINT

HINT:
·

Use the same procedure for the RH side and LH side.

·

The following procedure is for the LH side.



PROCEDURE

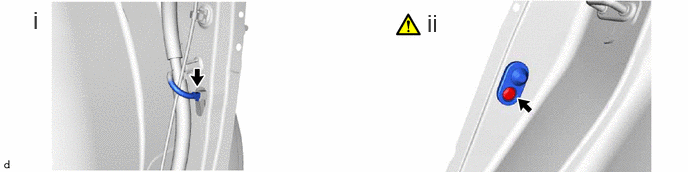

Hide 84234 6.REMOVE REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY

a.
E445087N03
0.344,0.063 0.625,0.417 0.281,0.354 18 false i 4.448,0.094 4.729,0.448 0.281,0.354 18 false ii

i.

Disconnect the connector.


ii.

Using a T30 "TORX" socket wrench, remove the bolt to remove the rear door courtesy light switch assembly.
