SUPPLEMENTAL RESTRAINT SYSTEMS  FRONT PASSENGER AIRBAG ASSEMBLY  INSTALLATION


CAUTION / NOTICE / HINT

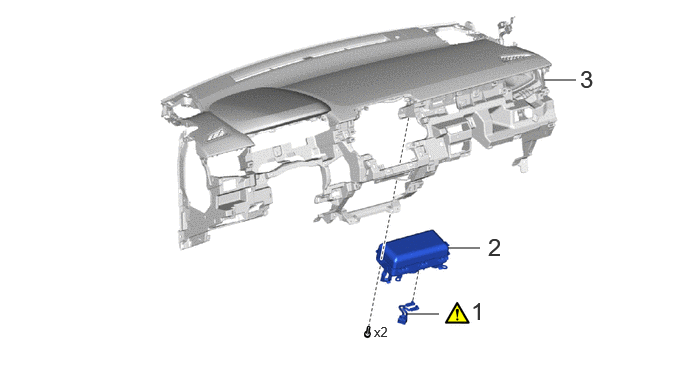

COMPONENTS (INSTALLATION)
B638288N01
5.667,0.833 6,0.833 false 4.667,2.583 5,2.583 false 4.24,3.271 4.573,3.271 false 4.906,3.094 5.188,3.448 0.281,0.354 18 false 1 5.083,2.427 5.365,2.781 0.281,0.354 18 false 2 6.042,0.677 6.323,1.031 0.281,0.354 18 false 3 3.896,3.375 4.208,3.573 0.313,0.198 10 false x2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 NO. 2 INSTRUMENT PANEL WIRE 82142 (Click here) - -
2 INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY 73960A - - -
3 INSTRUMENT PANEL SAFETY PAD ASSEMBLY 55400 - - -

CAUTION / NOTICE / HINT

PROCEDURE

Hide 82142 1.INSTALL NO. 2 INSTRUMENT PANEL WIRE

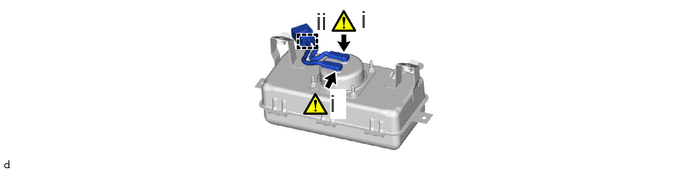

a.
B632481N02
3.292,0.073 3.573,0.427 0.281,0.354 18 false ii 3.76,0.052 4.042,0.406 0.281,0.354 18 false i 3.438,0.927 3.604,1.24 0.167,0.313 18 true i

i.

Connect the airbag connector

NOTICE:

When connecting any airbag connector, take care not to damage the airbag wire harness.


HINT:

Refer to How to Connect or Disconnect Airbag Connector:

Click hereVehicle Interior>SUPPLEMENTAL RESTRAINT SYSTEMS>AIRBAG SYSTEM>HOW TO CONNECT OR DISCONNECT AIRBAG CONNECTOR



ii.

Engage the clamp.



Hide 73960A 2.INSTALL INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY
