نمای تعاملی قطعات خودرو

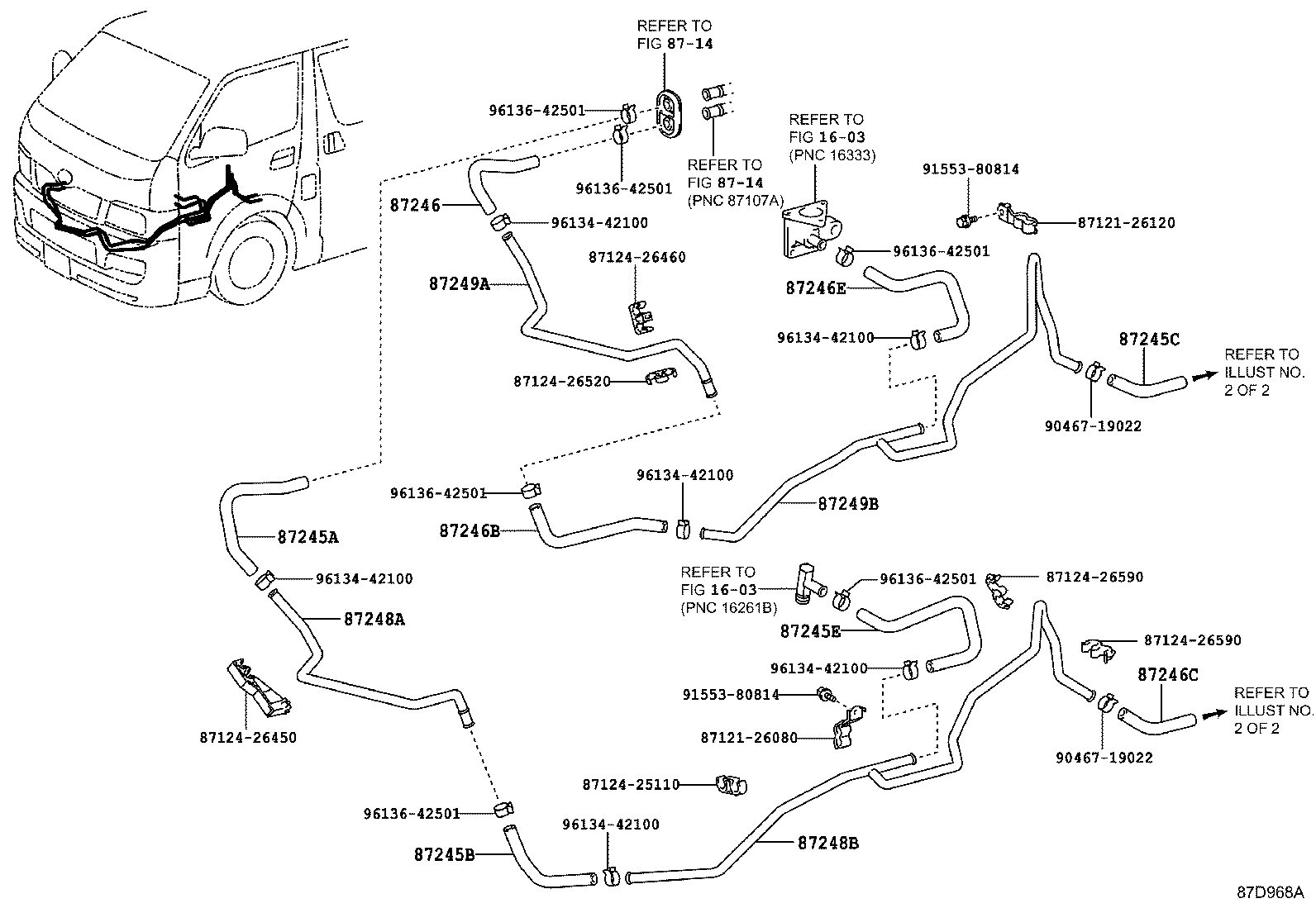

شلنگ های بخاری هایس
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشههای این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87245A
شماره فنی:8724526B00
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87248A
شماره فنی:8724826420
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87249A
شماره فنی:8724826430
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246B
شماره فنی:8724526B50
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246
شماره فنی:8724526B10
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87245B
شماره فنی:8724526B40
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87249B
شماره فنی:8724826630
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87249B
شماره فنی:8724826610
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246E
شماره فنی:8724526D01
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246E
شماره فنی:8724526D00
HOSE, HEATER WATER ,INLET C
???????????? ?? ???????
کد قطعه:87245C
شماره فنی:9955620220
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87248B
شماره فنی:8724826601
لوله آب بخاری
PIPE, HEATER WATER
کد قطعه:87248B
شماره فنی:8724826620
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87245E
شماره فنی:8724526C90
شیلنگ بخاری ورودی
HOSE, HEATER WATER, INLET
کد قطعه:87246
شماره فنی:8724526B10
پایه شیلنگ بخاری
???????????? ?? ???????
کد قطعه:8712126080
شماره فنی:8712126080
8712426450
???????????? ?? ???????
کد قطعه:8712426450
شماره فنی:8712426450
بست شلنگ رادیاتور
???????????? ?? ???????
کد قطعه:9613642501
شماره فنی:9613642501
8712425110
???????????? ?? ???????
کد قطعه:8712425110
شماره فنی:8712425110
8712426520
???????????? ?? ???????
کد قطعه:8712426520
شماره فنی:8712426520
8712426460
???????????? ?? ???????
کد قطعه:8712426460
شماره فنی:8712426460
بست
CLIP, RADIATOR SUPPORT TO FRAME SEAL
کد قطعه:9046719022
شماره فنی:9046719022
بست
CLIP OR CLAMP(FOR VENTILATION HOSE)
کد قطعه:9613442100
شماره فنی:9613442100
پیچ
???????????? ?? ???????
کد قطعه:9155380814
شماره فنی:9155380814
8712426590
???????????? ?? ???????
کد قطعه:8712426590
شماره فنی:8712426590
پایه شیلنگ بخاری
???????????? ?? ???????
کد قطعه:8712126120
شماره فنی:8712126120
