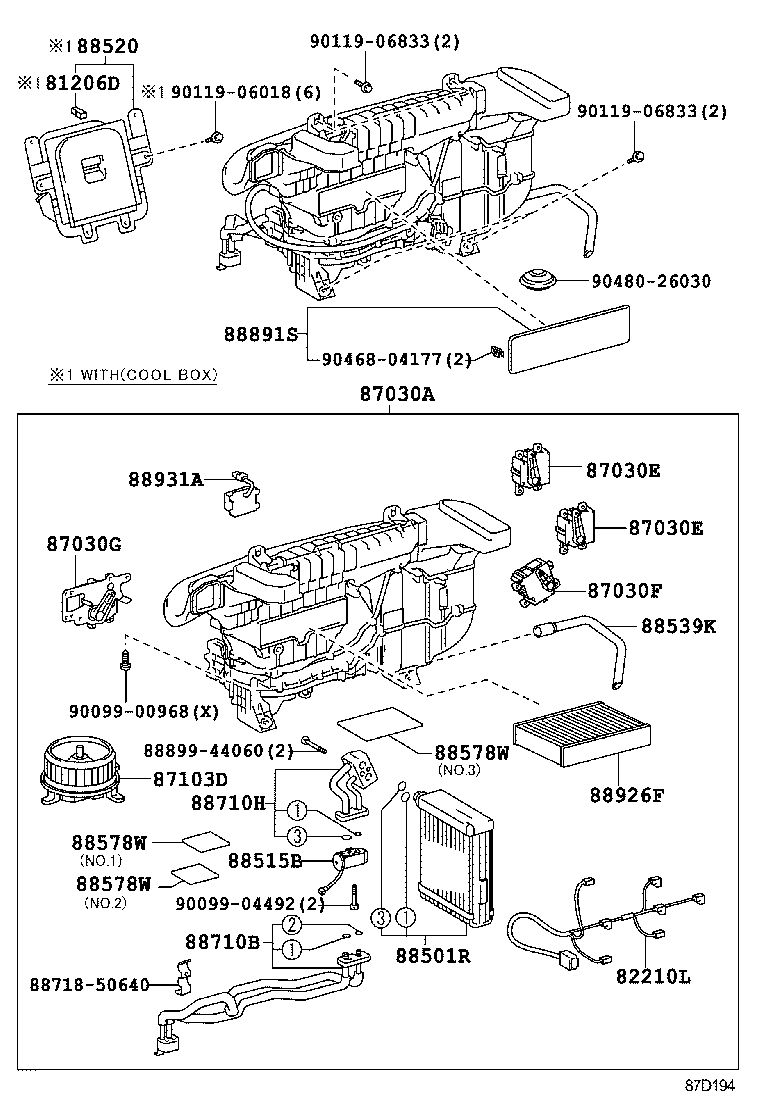

سیستم سرمایش و گرمایش LS
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
مجموعه کولر عقب
UNIT ASSY, COOLING, REAR
کد قطعه:87030A
شماره فنی:8703050130
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501R
شماره فنی:8850150280
موتور فن تهویه بافن
MOTOR SUB-ASSY, BLOWER W/FAN
کد قطعه:87103D
شماره فنی:8710350131
SENSOR, SMOKE
SENSOR, SMOKE
کد قطعه:88931A
شماره فنی:8893150040
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515B
شماره فنی:8851550200
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87030F
شماره فنی:8710650500
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87030E
شماره فنی:8710650490
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87030G
شماره فنی:8710650510
فیلتر تهویه اتاق
FILTER, CLEAN AIR
کد قطعه:88926F
شماره فنی:8713950080
COVER, COOLER, NO.1
COVER, COOLER, NO.1
کد قطعه:88891S
شماره فنی:8889150100
چراغ کنسول
LAMP ASSY, FRONT DOOR INSIDE HANDLE ILLUMINATION, RH
کد قطعه:81206D
شماره فنی:8108050070
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578W
شماره فنی:8857850280
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578W
شماره فنی:8857830840
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578W
شماره فنی:8857850270
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578W
شماره فنی:8857850330
لوله کندانسور کولر
TUBE & ACCESSORY ASSY, AIR CONDITIONER
کد قطعه:88710H
شماره فنی:8871050880
مجموعه خنک‌کن کنسول وسط
BOX ASSY, COOLING
کد قطعه:88520
شماره فنی:8852050300A1
مجموعه خنک‌کن کنسول وسط
BOX ASSY, COOLING
کد قطعه:88520
شماره فنی:8852050300A0
مجموعه خنک‌کن کنسول وسط
BOX ASSY, COOLING
کد قطعه:88520
شماره فنی:8852050300C0
دسته سیم تهویه مطبوع
HARNESS ASSY, AIR CONDITIONER
کد قطعه:82210L
شماره فنی:8221250110
دسته سیم تهویه مطبوع
HARNESS ASSY, AIR CONDITIONER
کد قطعه:82210L
شماره فنی:8221250111
شیلنگ تخلیه کولر
HOSE, DRAIN COOLER
کد قطعه:88539K
شماره فنی:8853950150
لوله کندانسور کولر
TUBE & ACCESSORY ASSY, AIR CONDITIONER
کد قطعه:88710B
شماره فنی:8871050890
بست شیلنگ كولر
???????????? ?? ???????
کد قطعه:8871850640
شماره فنی:8871850640
واشر ورودی هوا
GROMMET
کد قطعه:9048026030
شماره فنی:9048026030
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009904492
شماره فنی:9009904492
پیچ
???????????? ?? ???????
کد قطعه:9011906018
شماره فنی:9011906018
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009900968
شماره فنی:9009900968
پیچ
???????????? ?? ???????
کد قطعه:9011906833
شماره فنی:9011906833
خار روی لنت
???????????? ?? ???????
کد قطعه:9046804177
شماره فنی:9046804177
مجموعه خنک‌کن کنسول وسط
BOX ASSY, COOLING
کد قطعه:88520
شماره فنی:8852050300A1
مجموعه خنک‌کن کنسول وسط
BOX ASSY, COOLING
کد قطعه:88520
شماره فنی:8852050300A0
مجموعه خنک‌کن کنسول وسط
BOX ASSY, COOLING
کد قطعه:88520
شماره فنی:8852050300C0
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:8889944060
شماره فنی:8889944060
