نمای تعاملی قطعات خودرو

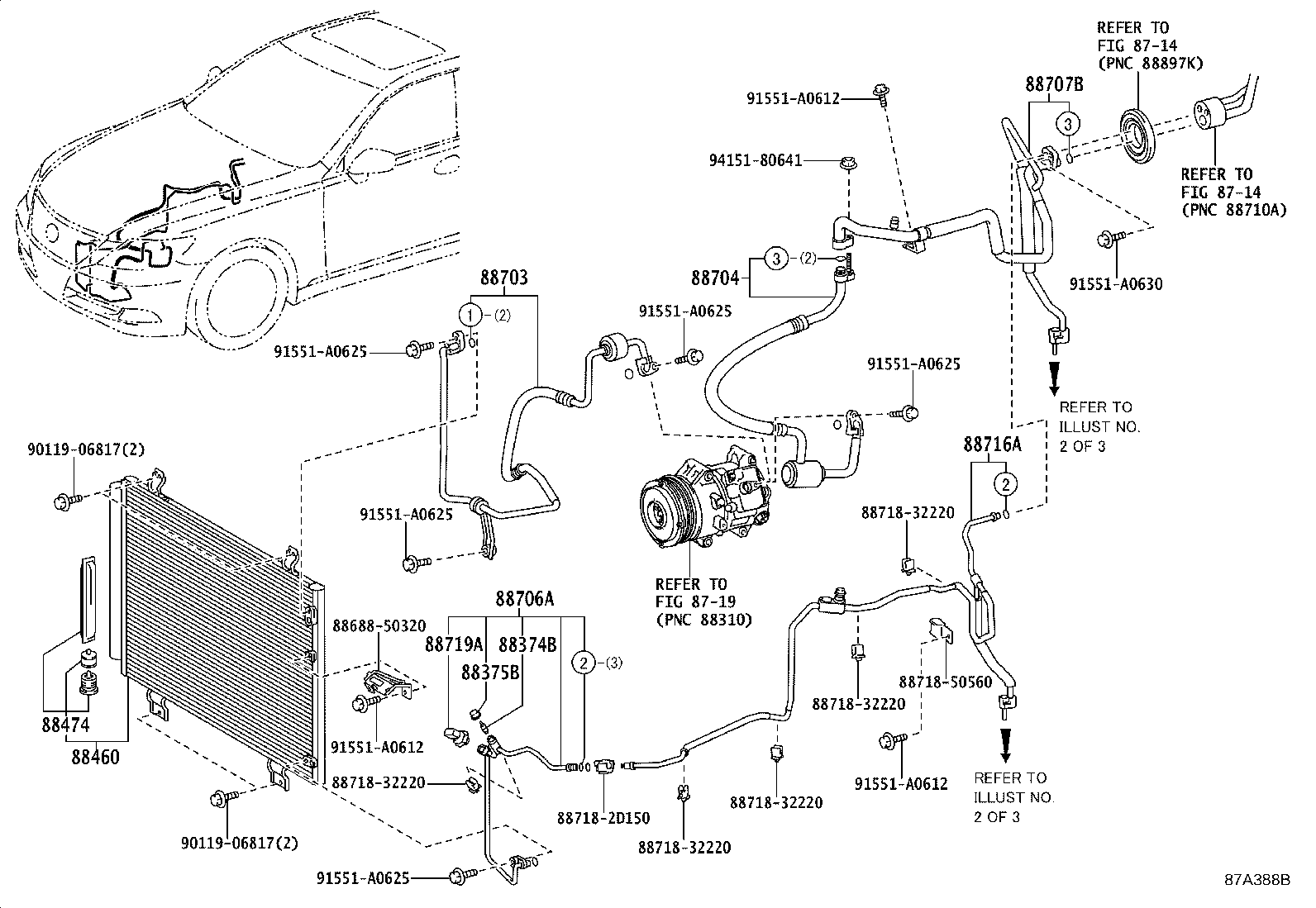

لوله های و رادیاتور کولر LS
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
رادیاتور کولر
CONDENSER ASSY, COOLER
کد قطعه:88460
شماره فنی:8846050240
لوله کولر
TUBE SUB-ASSY, LIQUID, A
کد قطعه:88706A
شماره فنی:8870650050
شیلنگ تخلیه سردکن کولر
HOSE SUB-ASSY, DISCHARGE
کد قطعه:88703
شماره فنی:8870350050
شیلنگ کولر
PIPE, COOLER REFRIGERANT LIQUID, A
کد قطعه:88716A
شماره فنی:8871650600
شیلنگ کولر
PIPE, COOLER REFRIGERANT LIQUID, A
کد قطعه:88716A
شماره فنی:8871650530
سنسور فشار گاز کولر
SENSOR, AIRCONDITIONER PRESSURE
کد قطعه:88719A
شماره فنی:8871933020
مخزن گاز کولر
DRYER, COOLER
کد قطعه:88474
شماره فنی:8847417010
شیر لوله کولر
VALVE, SERVICE, NO.1
کد قطعه:88374B
شماره فنی:8837430010
در پوش شیر سرویس لوله کولر
CAP, SERVICE VALVE, NO.1
کد قطعه:88375B
شماره فنی:8837530280
لوله مکش کولر
PIPE SUB-ASSY, SUCTION
کد قطعه:88707B
شماره فنی:8870750010
لوله مکش کولر
PIPE SUB-ASSY, SUCTION
کد قطعه:88707B
شماره فنی:8870750030
شیلنگ کولر مکش
HOSE SUB-ASSY, SUCTION
کد قطعه:88704
شماره فنی:8870450030
رادیاتور کولر
CONDENSER ASSY, COOLER
کد قطعه:88460
شماره فنی:8846050240
شیلنگ تخلیه سردکن کولر
HOSE SUB-ASSY, DISCHARGE
کد قطعه:88703
شماره فنی:8870350050
مخزن گاز کولر
DRYER, COOLER
کد قطعه:88474
شماره فنی:8847417010
بست شیلنگ كولر
???????????? ?? ???????
کد قطعه:887182D150
شماره فنی:887182D150
بست شیلنگ كولر
???????????? ?? ???????
کد قطعه:8871832220
شماره فنی:8871832220
پیچ
???????????? ?? ???????
کد قطعه:9011906817
شماره فنی:9011906817
مهره
???????????? ?? ???????
کد قطعه:9415180641
شماره فنی:9415180641
پیچ
???????????? ?? ???????
کد قطعه:91551A0625
شماره فنی:91551A0625
پیچ
???????????? ?? ???????
کد قطعه:91551A0630
شماره فنی:91551A0630
پیچ
???????????? ?? ???????
کد قطعه:91551A0612
شماره فنی:91551A0612
بست شیلنگ كولر
???????????? ?? ???????
کد قطعه:8871850560
شماره فنی:8871850560
نگهدارنده قاب فن رادیاتور
???????????? ?? ???????
کد قطعه:8868850320
شماره فنی:8868850320
شیلنگ کولر مکش
HOSE SUB-ASSY, SUCTION
کد قطعه:88704
شماره فنی:8870450030
