افزودن خودرو

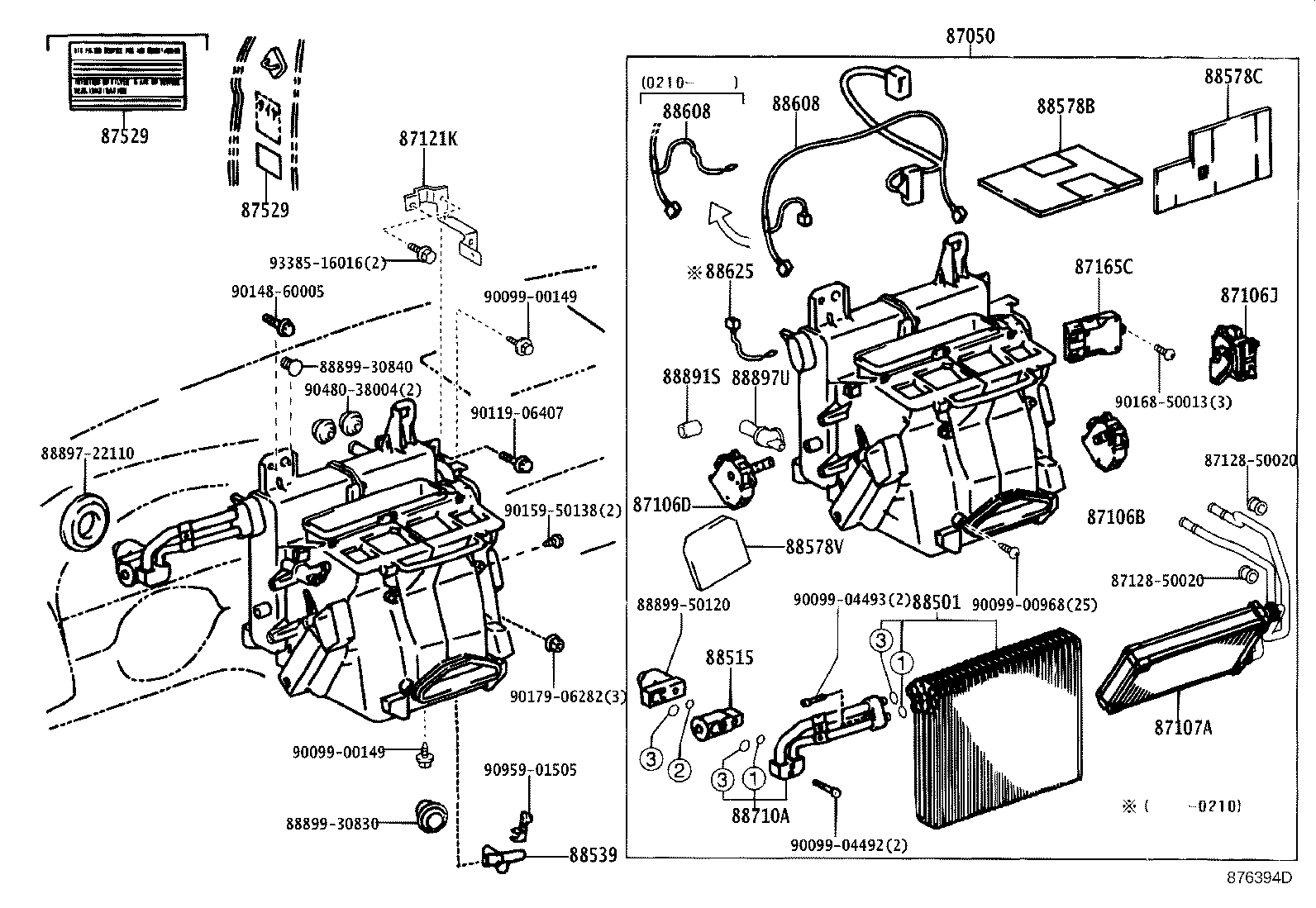

نمای تعاملی قطعات خودرو
سیستم سرمایش و گرمایش GS
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705030040
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705030020
رادیاتور بخاری
UNIT SUB-ASSY, HEATER RADIATOR
کد قطعه:87107A
شماره فنی:8710730500
رادیاتور بخاری
UNIT SUB-ASSY, HEATER RADIATOR
کد قطعه:87107A
شماره فنی:8710730530
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:885013A020
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:885013A050
کامپیوتر کنترل فن بخاری
CONTROL, BLOWER MOTOR
کد قطعه:87165C
شماره فنی:8716522040
کامپیوتر کنترل فن بخاری
CONTROL, BLOWER MOTOR
کد قطعه:87165C
شماره فنی:8716522050
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87106J
شماره فنی:8710630370
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87106J
شماره فنی:8710630371
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851522260
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851530690
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851530700
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851548040
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851528160
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87106B
شماره فنی:8710630340
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87106B
شماره فنی:8710630341
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87106D
شماره فنی:8710630350
سرو (شیربرقی) کولر جهت تغییر وضعیت
DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
کد قطعه:87106D
شماره فنی:8710630351
لوله کندانسور کولر
TUBE & ACCESSORY ASSY, AIR CONDITIONER
کد قطعه:88710A
شماره فنی:887103A150
پایه شیلنگ بخاری
???????????? ?? ???????
کد قطعه:87121K
شماره فنی:8712153010
هواکش
ASPIRATOR
کد قطعه:88897U
شماره فنی:8889722100
ترمیستور دمای اتاق
THERMISTOR, COOLER, NO.1
کد قطعه:88625
شماره فنی:886253A120
لیبل اطلاعات فیلتر تهویه
LABEL, A/C FILTER INFORMATION
کد قطعه:87529
شماره فنی:8752950010
COVER, COOLER, NO.1
COVER, COOLER, NO.1
کد قطعه:88891S
شماره فنی:8889120240
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578C
شماره فنی:8857830770
دسته سیم تهویه مطبوع
HARNESS SUB-ASSY, COOLER WIRING, NO.1
کد قطعه:88608
شماره فنی:886083A020
دسته سیم تهویه مطبوع
HARNESS SUB-ASSY, COOLER WIRING, NO.1
کد قطعه:88608
شماره فنی:886083A022
دسته سیم تهویه مطبوع
HARNESS SUB-ASSY, COOLER WIRING, NO.1
کد قطعه:88608
شماره فنی:886083A021
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578B
شماره فنی:8857830760
قطعه مجموعه خنک‌کننده
???????????? ?? ???????
کد قطعه:88578V
شماره فنی:8857830790
شیلنگ تخلیه کولر
HOSE, DRAIN COOLER
کد قطعه:88539
شماره فنی:8853930820
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705030040
مجموعه رادیاتور سیستم تهویه
RADIATOR ASSY, AIR CONDITIONER
کد قطعه:87050
شماره فنی:8705030020
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:885013A020
اواپراتور
EVAPORATOR SUB-ASSY, COOLER, NO.1
کد قطعه:88501
شماره فنی:885013A050
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851522260
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851530690
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851530700
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851548040
شیر گاز
VALVE, COOLER EXPANSION
کد قطعه:88515
شماره فنی:8851528160
ترمیستور دمای اتاق
THERMISTOR, COOLER, NO.1
کد قطعه:88625
شماره فنی:886253A120
بست
???????????? ?? ???????
کد قطعه:9095901505
شماره فنی:9095901505
لیبل اطلاعات فیلتر تهویه
LABEL, A/C FILTER INFORMATION
کد قطعه:87529
شماره فنی:8752950010
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009904492
شماره فنی:9009904492
9338516016
???????????? ?? ???????
کد قطعه:9338516016
شماره فنی:9338516016
پیچ
???????????? ?? ???????
کد قطعه:9016850013
شماره فنی:9016850013
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009900968
شماره فنی:9009900968
مهره
???????????? ?? ???????
کد قطعه:9017906282
شماره فنی:9017906282
پیچ
???????????? ?? ???????
کد قطعه:9015950138
شماره فنی:9015950138
بوش لاستیکی مجموعه بخاری
???????????? ?? ???????
کد قطعه:8712850020
شماره فنی:8712850020
پیچ
???????????? ?? ???????
کد قطعه:9014860005
شماره فنی:9014860005
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:8889950120
شماره فنی:8889950120
دسته سیم تهویه مطبوع
HARNESS SUB-ASSY, COOLER WIRING, NO.1
کد قطعه:88608
شماره فنی:886083A020
دسته سیم تهویه مطبوع
HARNESS SUB-ASSY, COOLER WIRING, NO.1
کد قطعه:88608
شماره فنی:886083A022
دسته سیم تهویه مطبوع
HARNESS SUB-ASSY, COOLER WIRING, NO.1
کد قطعه:88608
شماره فنی:886083A021
واشر ورودی هوا
GROMMET
کد قطعه:9048038004
شماره فنی:9048038004
پیچ
???????????? ?? ???????
کد قطعه:9011906407
شماره فنی:9011906407
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:8889930840
شماره فنی:8889930840
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009900149
شماره فنی:9009900149
هواکش
ASPIRATOR
کد قطعه:8889722110
شماره فنی:8889722110
شیلنگ تخلیه کولر
HOSE, DRAIN COOLER
کد قطعه:88539
شماره فنی:8853930820
اورینگ
RING, O(FOR CAM TIMING OIL CONTROL VALVE)
کد قطعه:9009904493
شماره فنی:9009904493
قاب فیلتر تهویه اتاق
PLATE, COVER(FOR AIR FILTER)
کد قطعه:8889930830
شماره فنی:8889930830
