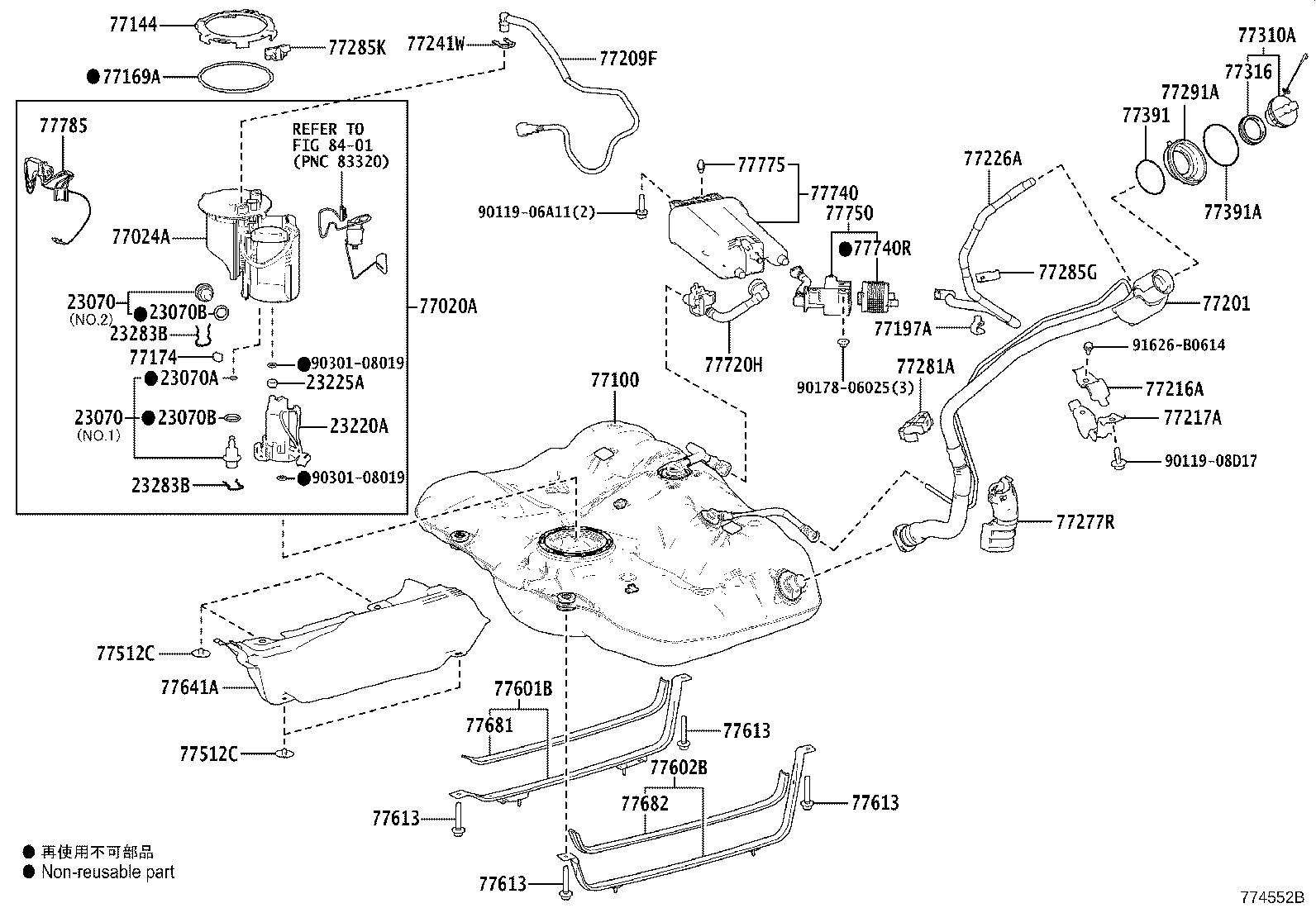

باک بنزین و قطعات آن ES350
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
نقشه‌های این بخش:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
کنیستر (سرب گیر) بنزین
CANISTER ASSY, CHARCOAL
کد قطعه:77740
شماره فنی:7774033220
شیر بغل سیلندر
BOLT(FOR CYLINDER HEAD SET)
کد قطعه:77740R
شماره فنی:9091014008
کنیستر (سرب گیر) بنزین
CANISTER ASSY, CHARCOAL
کد قطعه:77750
شماره فنی:7773033110
تسمه باک بنزین چپ
BAND SUB-ASSY, FUEL TANK, NO.1 LH
کد قطعه:77602B
شماره فنی:7760233160
تسمه باک بنزین راست
BAND SUB-ASSY, FUEL TANK, NO.1 RH
کد قطعه:77601B
شماره فنی:7760133150
محافظ باک
PROTECTOR, FUEL TANK, NO.1
کد قطعه:77641A
شماره فنی:7764133030
SEAT, FUEL TANK BAND, LH
SEAT, FUEL TANK BAND, LH
کد قطعه:77682
شماره فنی:7768275010
درب باک داخلی
CAP ASSY, FUEL TANK
کد قطعه:77310A
شماره فنی:7730012020
درب باک داخلی
CAP ASSY, FUEL TANK
کد قطعه:77310A
شماره فنی:7730048020
درب باک داخلی
CAP ASSY, FUEL TANK
کد قطعه:77310A
شماره فنی:7730033080
پایه نگهدارنده لوله اصلی سوخت.
???????????? ?? ???????
کد قطعه:77281A
شماره فنی:7728133070
پایه نگهدارنده لوله اصلی سوخت.
???????????? ?? ???????
کد قطعه:77281A
شماره فنی:7728133050
فشار شکن پمپ بنزین
VALVE ASSY, FUEL MAIN
کد قطعه:23070
شماره فنی:2307031030
فشار شکن پمپ بنزین
VALVE ASSY, FUEL MAIN
کد قطعه:23070
شماره فنی:2307025020
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:7714430030
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:7716947040
واشر (پکینگ)
GASKET, FUEL SUCTION TUBE SET
کد قطعه:77169A
شماره فنی:7716947030
GASKET, FUEL TANK CAP
GASKET, FUEL TANK CAP
کد قطعه:77316
شماره فنی:7731652040
GASKET, FUEL TANK CAP
GASKET, FUEL TANK CAP
کد قطعه:77316
شماره فنی:7731675020
سیت تسمه باک راست
SEAT, FUEL TANK BAND, LH
کد قطعه:77681
شماره فنی:7768247020
لاستیک دور لوله باک
SHIELD, FUEL TANK FILLER PIPE
کد قطعه:77291A
شماره فنی:7729133110
بست لوله هواکش باک
CLAMP, EVAPORATION VENT TUBE, NO.2
کد قطعه:77197A
شماره فنی:7719747010
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285K
شماره فنی:7728530350
بست
BRACKET, FUEL TANK, REAR
کد قطعه:77512C
شماره فنی:7751235140
واشر پمپ بنزین
SPACER, FUEL PUMP
کد قطعه:23225A
شماره فنی:2322531020
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:23070B
شماره فنی:9030115024
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:23070A
شماره فنی:9030104013
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391A
شماره فنی:7739120040
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391A
شماره فنی:7739133060
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391
شماره فنی:7739112020
خار
HOLDER, FUEL PRESSURE REGULATOR
کد قطعه:23283B
شماره فنی:2328336010
پیچ
???????????? ?? ???????
کد قطعه:77613
شماره فنی:9011910995
بست اتصال لوله
CLIP, TUBE JOINT
کد قطعه:77241W
شماره فنی:7724133011
بست اتصال لوله
CLIP, TUBE JOINT
کد قطعه:77241W
شماره فنی:7724160550
پایه لوله مکش باک
SUPPORT, FUEL SUCTION, NO.1
کد قطعه:77174
شماره فنی:7717433060
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209F
شماره فنی:7720933160
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209F
شماره فنی:7720933151
لوله پمپ بنزین
TUBE SUB-ASSY, FUEL PUMP
کد قطعه:77209F
شماره فنی:7720933150
سرب گير بنزين
VALVE ASSY, FUEL TANK SOLENOID RETURN
کد قطعه:77720H
شماره فنی:7772033010
..
HARNESS, FUEL PUMP
کد قطعه:77785
شماره فنی:7778533140
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.1
کد قطعه:77216A
شماره فنی:7721633200
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.1
کد قطعه:77216A
شماره فنی:7721633180
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700133350
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700133550
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700133360
لوله اصلی باک
PIPE SUB-ASSY, FUEL TANK FILLER
کد قطعه:77201
شماره فنی:7720133530
لوله اصلی باک
PIPE SUB-ASSY, FUEL TANK FILLER
کد قطعه:77201
شماره فنی:7720133510
محافظ لوله پرکن باک
PROTECTOR, FUEL TANK FILLER PIPE
کد قطعه:77277R
شماره فنی:7727733110
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.2
کد قطعه:77217A
شماره فنی:7721733140
نگهدارنده لوله ورودی باک
SUPPORT, FUEL TANK FILLER PIPE, NO.2
کد قطعه:77217A
شماره فنی:7721733120
پمپ بنزین کامل
TUBE ASSY, FUEL SUCTION W/PUMP & GAGE
کد قطعه:77020A
شماره فنی:7702033531
پمپ بنزین کامل
TUBE ASSY, FUEL SUCTION W/PUMP & GAGE
کد قطعه:77020A
شماره فنی:7702033501
GUIDE, CHARCOAL CANISTER OUTLET
GUIDE, CHARCOAL CANISTER OUTLET
کد قطعه:77775
شماره فنی:7777533010
بست شیلنگ هواکش باک
TUBE, FUEL TANK BREATHER, NO.6
کد قطعه:77226A
شماره فنی:7722633210
بست شیلنگ هواکش باک
TUBE, FUEL TANK BREATHER, NO.6
کد قطعه:77226A
شماره فنی:7722633180
صافی بنزین
PLATE SUB-ASSY, FUEL SUCTION
کد قطعه:77024A
شماره فنی:7702433321
صافی بنزین
PLATE SUB-ASSY, FUEL SUCTION
کد قطعه:77024A
شماره فنی:7702433241
پمپ بنزین
PUMP, FUEL
کد قطعه:23220A
شماره فنی:2322025020
بست لوله باک
CLAMP, FUEL TUBE, NO.1
کد قطعه:77285G
شماره فنی:7728547120
کنیستر (سرب گیر) بنزین
CANISTER ASSY, CHARCOAL
کد قطعه:77740
شماره فنی:7774033220
کنیستر (سرب گیر) بنزین
CANISTER ASSY, CHARCOAL
کد قطعه:77750
شماره فنی:7773033110
SEAT, FUEL TANK BAND, LH
SEAT, FUEL TANK BAND, LH
کد قطعه:77682
شماره فنی:7768275010
فشار شکن پمپ بنزین
VALVE ASSY, FUEL MAIN
کد قطعه:23070
شماره فنی:2307031030
فشار شکن پمپ بنزین
VALVE ASSY, FUEL MAIN
کد قطعه:23070
شماره فنی:2307025020
در پلاستیکی بانک
RETAINER, FUEL PUMP GAUGE
کد قطعه:77144
شماره فنی:7714430030
GASKET, FUEL TANK CAP
GASKET, FUEL TANK CAP
کد قطعه:77316
شماره فنی:7731652040
GASKET, FUEL TANK CAP
GASKET, FUEL TANK CAP
کد قطعه:77316
شماره فنی:7731675020
سیت تسمه باک راست
SEAT, FUEL TANK BAND, LH
کد قطعه:77681
شماره فنی:7768247020
اورینگ
GASKET(FOR OIL FILTER CAP)
کد قطعه:9030108019
شماره فنی:9030108019
رینگ (خار) لاستیک لوله باک
RING, FUEL INLET BOX
کد قطعه:77391
شماره فنی:7739112020
پیچ
???????????? ?? ???????
کد قطعه:77613
شماره فنی:9011910995
پیچ
???????????? ?? ???????
کد قطعه:9011906A11
شماره فنی:9011906A11
پایه لوله مکش باک
SUPPORT, FUEL SUCTION, NO.1
کد قطعه:77174
شماره فنی:7717433060
..
HARNESS, FUEL PUMP
کد قطعه:77785
شماره فنی:7778533140
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700133350
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700133550
باک بنزین اصلی
TANK ASSY, FUEL
کد قطعه:77100
شماره فنی:7700133360
لوله اصلی باک
PIPE SUB-ASSY, FUEL TANK FILLER
کد قطعه:77201
شماره فنی:7720133530
لوله اصلی باک
PIPE SUB-ASSY, FUEL TANK FILLER
کد قطعه:77201
شماره فنی:7720133510
پیچ
???????????? ?? ???????
کد قطعه:9011908D17
شماره فنی:9011908D17
GUIDE, CHARCOAL CANISTER OUTLET
GUIDE, CHARCOAL CANISTER OUTLET
کد قطعه:77775
شماره فنی:7777533010
مهره
???????????? ?? ???????
کد قطعه:9017806025
شماره فنی:9017806025
91626B0614
???????????? ?? ???????
کد قطعه:91626B0614
شماره فنی:91626B0614
قطعهای با این مشخصات پیدا نشد.
