M20C-FKS EMISSION CONTROL  PURGE VALVE  REMOVAL


PROCEDURE

Hide 25860 1.REMOVE PURGE VALVE (PURGE VSV)

a.

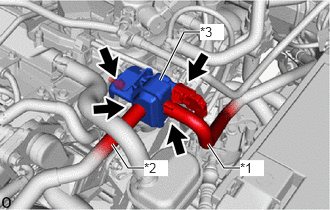

A449517C01
2.167,1.5 2.333,1.75 2.333,1.75 2.5,1.75 true 1.167,1.5 1.333,1.75 1.333,1.75 1.5,1.75 true 1.667,0.833 1.917,0.333 1.917,0.333 2.083,0.333 true 2.5,1.667 2.75,1.833 0.25,0.167 10 true *1 1.5,1.667 1.75,1.833 0.25,0.167 10 true *2 2.083,0.25 2.333,0.417 0.25,0.167 10 true *3
*1 No. 1 Fuel Vapor Feed Hose
*2 No. 2 Fuel Vapor Feed Hose
*3 Purge Valve (Purge VSV)


Disconnect the connector.


b.

Slide the clip and disconnect the No. 1 fuel vapor feed hose.


c.

Disconnect the No. 2 fuel vapor feed hose.


d.

Remove the bolt and purge valve (purge VSV).
