RM3660EC _58 Vehicle Interior _080793 METER / GAUGE / DISPLAY _0473175 METER / GAUGE SYSTEM(for 12.3 Inch Display) U

METER / GAUGE / DISPLAY  METER / GAUGE SYSTEM(for 12.3 Inch Display)  SYSTEM DIAGRAM


HINT:

Refer to System Diagram of CAN Communication System.

for HV Model: Click herePower Source / Network>NETWORKING>CAN COMMUNICATION SYSTEM (for HV Model)>SYSTEM DIAGRAM

for Gasoline Model: Click herePower Source / Network>NETWORKING>CAN COMMUNICATION SYSTEM (for Gasoline Model (except NR Series))>SYSTEM DIAGRAM

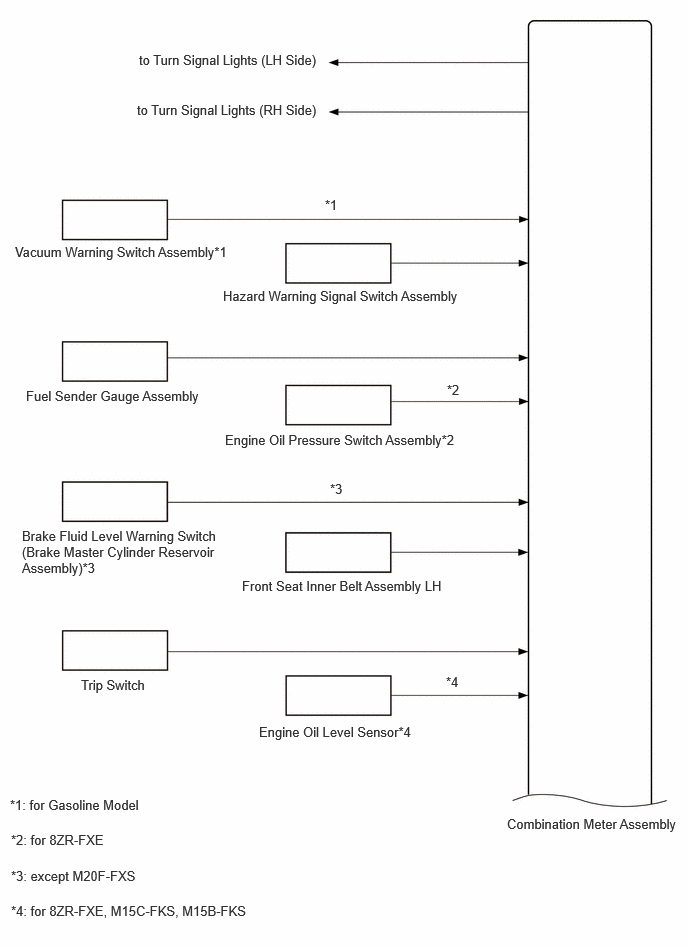

E516193E02
1.448,0.542 3.74,0.74 2.292,0.198 10 false to Turn Signal Lights (LH Side) 2.323,3 5.167,3.313 2.844,0.313 10 false Hazard Warning Signal Switch Assembly 0.156,2.542 2.542,2.833 2.385,0.292 10 false Vacuum Warning Switch Assembly*1 0.229,5.5 2.292,6.146 2.063,0.646 10 false Brake Fluid Level Warning Switch (Brake Master Cylinder Reservoir Assembly)*3 0.844,7.052 2.073,7.25 1.229,0.198 10 false Trip Switch 0.271,4.042 2.563,4.24 2.292,0.198 10 false Fuel Sender Gauge Assembly 2.344,4.5 4.927,4.792 2.583,0.292 10 false Engine Oil Pressure Switch Assembly*2 1.427,1.063 3.719,1.26 2.292,0.198 10 false to Turn Signal Lights (RH Side) 2.521,6.021 4.938,6.281 2.417,0.26 10 false Front Seat Inner Belt Assembly LH 5.281,8.5 7.115,8.688 1.833,0.188 10 false Combination Meter Assembly 0.104,8.302 2.854,8.573 2.75,0.271 10 false *1: for Gasoline Model 0.115,8.667 2.542,8.885 2.427,0.219 10 false *2: for 8ZR-FXE 4.656,3.979 4.969,4.177 0.313,0.198 10 false *2 3.385,2.052 3.698,2.25 0.313,0.198 10 false *1 0.115,9.406 3.24,9.615 3.125,0.208 10 false *4: for 8ZR-FXE, M15C-FKS, M15B-FKS 2.698,7.542 6.219,7.74 3.521,0.198 10 false Engine Oil Level Sensor*4 4.646,7.021 4.958,7.219 0.313,0.198 10 false *4 3.438,5.01 3.75,5.208 0.313,0.198 10 false *3 0.115,9.042 3.24,9.25 3.125,0.208 10 false *3: except M20F-FXS

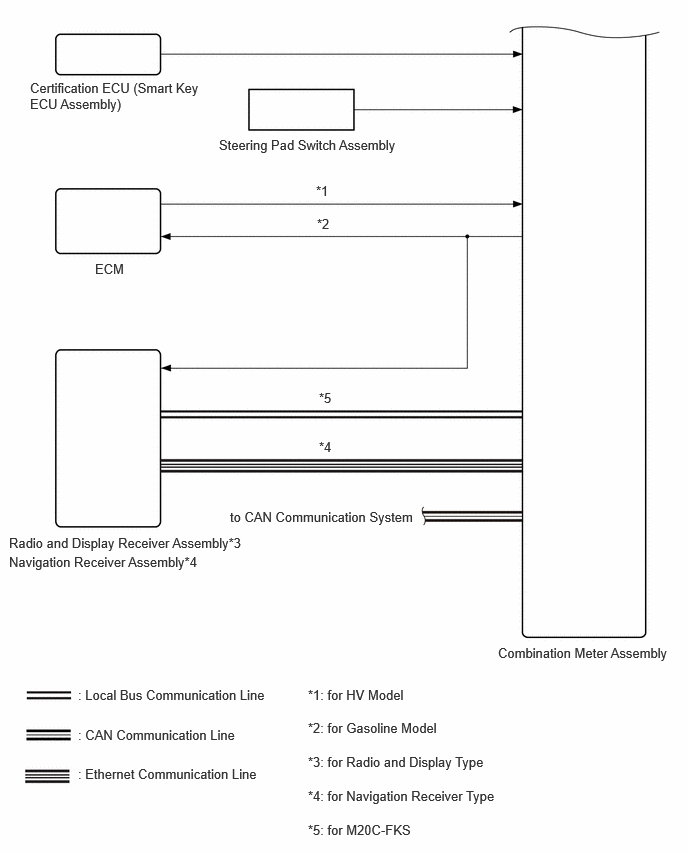

E516194E01
0.313,0.833 2.135,1.469 1.823,0.635 10 false Certification ECU (Smart Key ECU Assembly) 2.281,1.427 6.563,1.625 4.281,0.198 10 false Steering Pad Switch Assembly 0.99,2.719 5.271,2.917 4.281,0.198 10 false ECM 0.094,5.573 5.448,5.771 5.354,0.198 10 false Radio and Display Receiver Assembly*3 5.188,6.719 7.021,7.156 1.833,0.438 10 false Combination Meter Assembly 2.396,5.302 6.521,5.5 4.125,0.198 10 false to CAN Communication System 0.813,7.979 5.25,8.177 4.438,0.198 10 false : Ethernet Communication Line 0.813,7.573 4.479,7.771 3.667,0.198 10 false : CAN Communication Line 0.813,7.156 5.396,7.354 4.583,0.198 10 false : Local Bus Communication Line 3.302,2.25 3.542,2.542 0.24,0.292 10 false *2 3.208,7.156 5.542,7.479 2.333,0.323 10 false *1: for HV Model 3.292,1.906 3.531,2.198 0.24,0.292 10 false *1 3.208,7.5 5.542,7.823 2.333,0.323 10 false *2: for Gasoline Model 3.208,7.854 5.24,8.25 2.031,0.396 10 false *3: for Radio and Display Type 3.208,8.208 5.24,8.604 2.031,0.396 10 false *4: for Navigation Receiver Type 0.094,5.771 5.448,5.969 5.354,0.198 10 false Navigation Receiver Assembly*4 3.323,4.063 3.563,4.354 0.24,0.292 10 false *5 3.323,4.573 3.563,4.865 0.24,0.292 10 false *4 3.208,8.563 5.208,8.833 2,0.271 10 false *5: for M20C-FKS
