RM3660EC _V1 General _080956 MAINTENANCE _0392162 NR Series AIR CLEANER FILTER ELEMENT A

MAINTENANCE  NR Series AIR CLEANER FILTER ELEMENT  REMOVAL


PROCEDURE

Hide 17705 1.SEPARATE AIR CLEANER CAP SUB-ASSEMBLY

a.

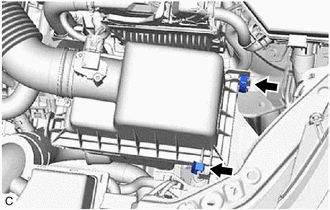

A435303

Disconnect the 2 clamp hooks from the air cleaner cap sub-assembly.


b.

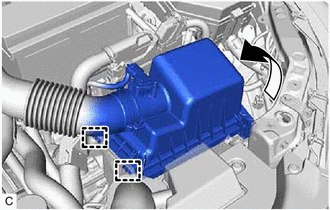

A435304

Disengage the 2 guides and separate the air cleaner cap sub-assembly together with the air cleaner hose assembly from the air cleaner case sub-assembly.


Hide 17801 2.REMOVE AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

a.

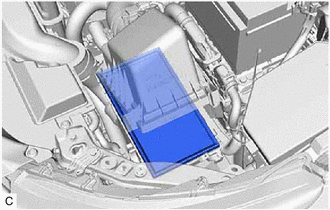

A435305

Remove the air cleaner filter element sub-assembly from the air cleaner case sub-assembly.

NOTICE:

Do not allow foreign matter to enter the air cleaner case sub-assembly.



Hide 17801 3.INSPECT AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

HINT:

This procedure is only performed when the air cleaner filter element sub-assembly will be reused.


a.

Check whether the air cleaner filter element sub-assembly is dirty or clogged.


b.

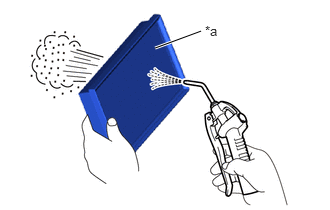

A340870C02
1.615,0.5 2.094,0.323 true 2.135,0.24 2.448,0.396 0.313,0.156 10 false *a
*a Air Cleaner Filter Element Sub-assembly Intake Downstream Side (Throttle Body with Motor Assembly Side)


If the air cleaner filter element sub-assembly is dirty or has foreign matter adhered to it, clean the air cleaner filter element sub-assembly with compressed air.

NOTICE:

When cleaning the air cleaner filter element sub-assembly, blow the compressed air from the intake downstream side (from the throttle body with motor assembly side).


If the air cleaner filter element sub-assembly is still extremely dirty after cleaning it, replace the air cleaner filter element sub-assembly with a new one.
