DRIVE SHAFT / PROPELLER SHAFT  FRONT DRIVE SHAFT ASSEMBLY(for GTMC Made)  INSPECTION


PROCEDURE

Hide 1.INSPECT FRONT DRIVE SHAFT ASSEMBLY

a.
C091598

Check that there is no excessive play in the radial direction of the outboard joint.


b.

Check that the inboard joint slides smoothly in the thrust direction.


c.

Check that there is no excessive play in the radial direction of the inboard joint.


d.

Check the boots for damage.


e.

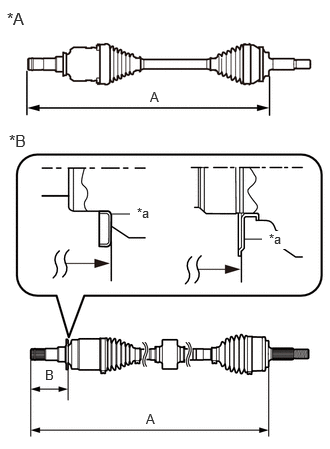

C445339C01
2.542,2.49 2.729,2.49 false 1.167,2.229 1.354,2.229 false 0.073,0.094 0.448,0.333 0.375,0.24 12 false *A 0.094,1.365 0.469,1.604 0.375,0.24 12 false *B 1.427,2.135 1.74,2.333 0.313,0.198 10 false *a 1.563,0.927 1.719,1.125 0.156,0.198 10 false A 1.521,4.281 1.833,4.542 0.313,0.26 10 false A 0.469,3.823 0.625,4.021 0.156,0.198 10 false B 2.802,2.406 3.135,2.594 0.333,0.188 10 true *a
*A for NR Series
*B for 8ZR-FXE
for M15C-FKS
for M20C-FKS
for M20F-FXS
*a Front Drive Shaft Dust Cover


Check whether the drive shaft dimension (A) and (B) are within specification.

NOTICE:

Keep the drive shaft assembly level during inspection.


Dimension (A) (for 8ZR-FXE):
for LH Side 579.25 mm (1.91 ft.)
for RH Side 877.6 mm (2.88 ft.)


Dimension (A) (for NR Series Engine):
for LH Side 592.25 mm (1.94 ft.)
for RH Side 854.25 mm (2.80 ft.)


Dimension (A) (for M15C-FKS):
for LH Side 607.25 mm (1.99 ft.)
for RH Side 853.25 mm (2.80 ft.)


Dimension (A) (for M20C-FKS):
for LH Side 581.2 mm (1.91 ft.)
for RH Side 880.2 mm (2.89 ft.)


Dimension (A) (for M20F-FXS):
for LH Side 581.2 mm (1.91 ft.)
for RH Side 880.2 mm (2.89 ft.)


Dimension (B) (for 8ZR-FXE):
for LH Side 87.9 to 88.5 mm (3.47 to 3.48 in.)
for RH Side 89.4 to 90.5 mm (3.52 to 3.56 in.)


Dimension (B) (for M15C-FKS):
for LH Side 88.1 to 88.7 mm (3.47 to 3.49 in.)
for RH Side 88.1 to 88.7 mm (3.47 to 3.49 in.)


Dimension (B) (for M20C-FKS):
for LH Side 88.2 mm (3.47 in.)
for RH Side 89.0 to 90.1 mm (3.51 to 3.54 in.)


Dimension (B) (for M20F-FXS):
for LH Side 88.2 mm (3.47 in.)
for RH Side 89.0 to 90.1 mm (3.51 to 3.54 in.)
