8ZR-FXE LUBRICATION  OIL PUMP  REASSEMBLY


PROCEDURE

Hide 1.INSTALL OIL PUMP COVER SUB-ASSEMBLY

a.

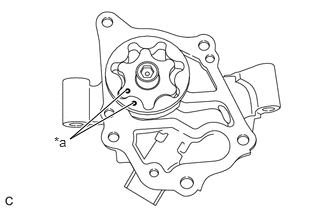

A374432C03
1.385,1.073 0.729,1.448 0.729,1.448 1.313,0.938 true 0.563,1.396 0.875,1.594 0.313,0.198 10 false *a
*a Mark


Coat the oil pump drive rotor and oil pump driven rotor with engine oil, and place them into the oil pump body with the marks facing the oil pump cover sub-assembly side.


b.

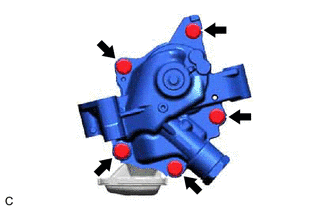

A374151

Install the oil pump cover sub-assembly to the oil pump body with the 5 bolts.

Torque:
8.8 N*m (90 kgf*cm, 78 in.*lbf)


Hide 2.INSTALL OIL PUMP RELIEF VALVE

a.

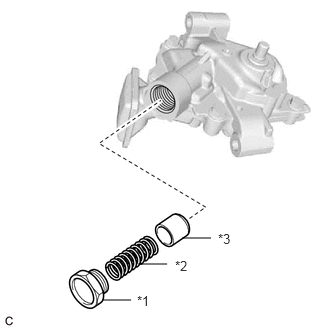

A374150C01
1.896,2.479 2.198,2.479 false 1.438,2.75 1.74,2.75 false 1.063,3.125 1.365,3.125 false 1.427,3.052 1.74,3.25 0.313,0.198 10 false *1 1.823,2.688 2.135,2.885 0.313,0.198 10 false *2 2.271,2.406 2.583,2.604 0.313,0.198 10 false *3
*1 Oil Pump Relief Valve Plug
*2 Oil Pump Relief Valve Spring
*3 Oil Pump Relief Valve


Coat the oil pump relief valve with engine oil.


b.

Insert the oil pump relief valve and oil pump relief valve spring into the oil pump body.


c.

Using a 27 mm socket wrench, install the oil pump relief valve plug to the oil pump body.

Torque:
49 N*m (500 kgf*cm, 36 ft.*lbf)
