LIGHTING (EXT)  LIGHTING SYSTEM(w/ Headlight ECU)  PARTS LOCATION

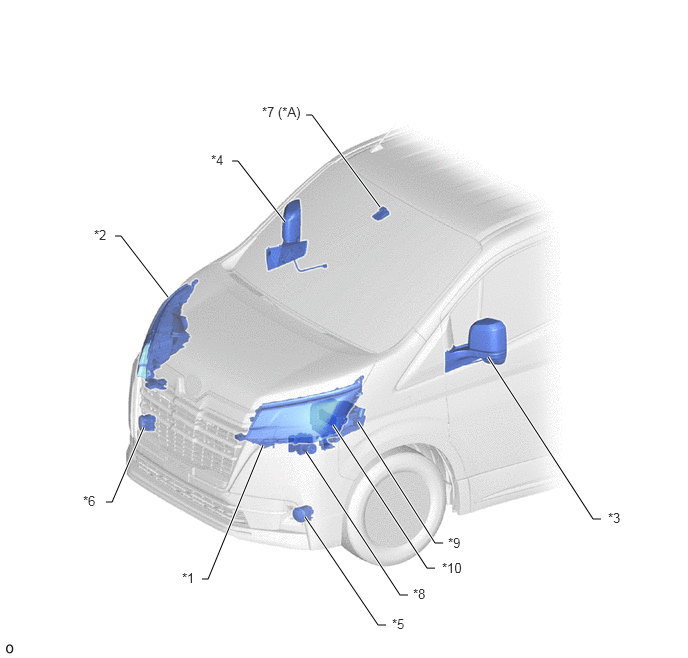

ILLUSTRATION

E418436C01
2.417,1.677 2.479,1.677 2.479,1.677 2.969,2.313 true 1.198,2.458 1.26,2.458 1.26,2.458 1.75,3.094 true 5.083,3.719 6.177,5.406 6.177,5.406 6.26,5.406 true 3.469,4.427 4.448,5.917 4.448,5.917 4.531,5.917 true 3.188,4.708 4.167,6.198 4.167,6.198 4.25,6.198 true 1.104,5.229 1.167,5.229 1.167,5.229 1.5,4.448 true 3.188,1.198 3.25,1.198 3.25,1.198 3.958,2.156 true 3.177,5.385 3.938,6.51 3.938,6.51 4.021,6.51 true 2.104,6.031 2.167,6.031 2.167,6.031 2.74,4.635 true 3.729,4.396 4.531,5.656 4.531,5.656 4.615,5.656 true 1.896,5.938 2.208,6.094 0.313,0.156 10 false *1 0.979,2.365 1.292,2.521 0.313,0.156 10 false *2 6.333,5.313 6.896,5.552 0.563,0.24 10 false *3 2.198,1.583 2.521,1.771 0.323,0.188 10 false *4 4.083,6.417 4.667,6.667 0.583,0.25 10 false *5 0.865,5.135 1.313,5.344 0.448,0.208 10 false *6 2.729,1.083 3.344,1.271 0.615,0.188 10 false *7 (*A) 4.302,6.104 4.563,6.271 0.26,0.167 10 false *8 4.667,5.573 5.135,5.729 0.469,0.156 10 false *9 4.604,5.833 5.073,5.99 0.469,0.156 10 false *10
*A w/ Automatic High Beam System - -
*1 HEADLIGHT ASSEMBLY LH

- HEADLIGHT UNIT ASSEMBLY LH

- HEADLIGHT ECU SUB-ASSEMBLY LH

- HEADLIGHT LENS SUB-ASSEMBLY LH

- HEADLIGHT SUB-ASSEMBLY LH

- HEADLIGHT LEVELING MOTOR LH

- FRONT TURN SIGNAL LIGHT SOCKET LH

- FRONT TURN SIGNAL LIGHT BULB


*2 HEADLIGHT ASSEMBLY RH

- HEADLIGHT UNIT ASSEMBLY RH

- HEADLIGHT ECU SUB-ASSEMBLY RH

- HEADLIGHT LENS SUB-ASSEMBLY RH

- HEADLIGHT SUB-ASSEMBLY RH

- HEADLIGHT LEVELING MOTOR RH

- FRONT TURN SIGNAL LIGHT SOCKET RH

- FRONT TURN SIGNAL LIGHT BULB


*3 OUTER REAR VIEW MIRROR ASSEMBLY LH

- SIDE TURN SIGNAL LIGHT ASSEMBLY LH

- OUTER MIRROR RETRACTOR LH (w/o Panoramic View Monitor System)


*4 OUTER REAR VIEW MIRROR ASSEMBLY RH

- SIDE TURN SIGNAL LIGHT ASSEMBLY RH

- OUTER MIRROR RETRACTOR RH (w/o Panoramic View Monitor System)


*5 FOG LIGHT ASSEMBLY LH *6 FOG LIGHT ASSEMBLY RH
*7 FORWARD RECOGNITION CAMERA *8 BRAKE ACTUATOR ASSEMBLY (SKID CONTROL ECU)
*9 NO. 1 ENGINE ROOM RELAY BLOCK

- FR FOG RELAY

- FOG FR FUSE

- STOP FUSE

- J/B-ALT FUSE


*10 NO. 1 INTEGRATION RELAY

- H-LP LH RELAY

- H-LP RH RELAY

- H-LP LH FUSE

- H-LP RH FUSE




ILLUSTRATION

E418437C01
4.76,2.917 5.125,1.844 5.125,1.844 5.208,1.844 true 6.104,4.198 6.479,4.906 6.479,4.906 6.563,4.906 true 5.042,4.354 5.875,5.854 5.875,5.854 5.958,5.854 true 4.458,4.51 5.365,6.177 5.365,6.177 5.448,6.177 true 3.083,4.917 3.781,6.198 3.781,6.198 3.865,6.198 true 3.792,4.906 4.49,6.188 4.49,6.188 4.573,6.188 true 5.719,4.406 6.281,5.427 6.281,5.427 6.438,5.427 true 3.49,5.042 4.396,6.708 4.396,6.708 4.479,6.708 true 5.271,1.771 5.583,1.927 0.313,0.156 10 false *1 3.896,6.125 4.208,6.281 0.313,0.156 10 false *2 6.594,4.802 6.906,4.958 0.313,0.156 10 false *3 5.51,6.094 5.823,6.25 0.313,0.156 10 false *6 6.031,5.781 6.344,5.938 0.313,0.156 10 false *7 4.625,6.094 4.938,6.25 0.313,0.156 10 false *4 6.479,5.333 6.792,5.49 0.313,0.156 10 false *5 4.542,6.625 4.854,6.781 0.313,0.156 10 false *8
*1 CENTER STOP LIGHT ASSEMBLY *2 REAR COMBINATION LIGHT ASSEMBLY LH

- REAR COMBINATION LIGHT LENS AND BODY LH

- REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY LH

- REAR TURN SIGNAL LIGHT BULB


*3 REAR COMBINATION LIGHT ASSEMBLY RH

- REAR COMBINATION LIGHT LENS AND BODY RH

- REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY RH

- REAR TURN SIGNAL LIGHT BULB


*4 REAR LIGHT ASSEMBLY LH
*5 REAR LIGHT ASSEMBLY RH *6 LICENSE PLATE LIGHT ASSEMBLY LH
*7 LICENSE PLATE LIGHT ASSEMBLY RH *8 REAR HEIGHT CONTROL SENSOR SUB-ASSEMBLY LH

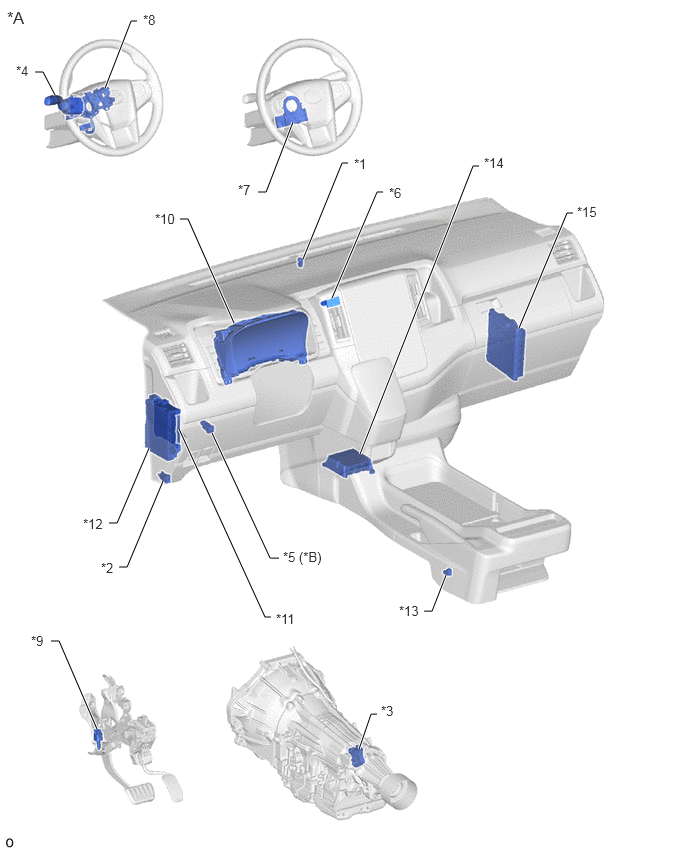

ILLUSTRATION

E418438C01
1.094,0.917 1.365,0.219 1.365,0.219 1.427,0.219 true 3.458,3.104 3.927,2 3.927,2 3.99,2 true 2.208,4.51 2.813,5.813 2.813,5.813 2.906,5.813 true 1.865,4.469 2.76,6.427 2.76,6.427 2.823,6.427 true 0.365,0.75 0.448,0.75 0.448,0.75 0.573,0.99 true 2.688,2 2.771,2 2.771,2 3.052,1.271 true 1.135,5.448 1.219,5.448 1.219,5.448 1.552,4.667 true 1.24,5.906 1.323,5.906 1.323,5.906 1.698,5.01 true 1.875,2.281 1.958,2.281 1.958,2.281 2.438,3.365 true 0.531,6.677 0.615,6.677 0.615,6.677 1.01,7.594 true 3.75,4.729 4.927,1.729 4.927,1.729 4.99,1.729 true 5.406,3.417 5.906,2.219 5.906,2.219 5.969,2.219 true 3.156,2.698 3.563,1.698 3.563,1.698 3.625,1.698 true 3.74,7.802 3.865,7.438 3.865,7.438 3.927,7.438 true 4.417,6.365 4.5,6.365 4.5,6.365 4.646,5.99 true 3.688,1.625 4.313,1.938 0.625,0.313 10 false *1 3.969,7.323 4.396,7.594 0.427,0.271 10 false *3 0.167,0.656 0.479,0.813 0.313,0.156 10 false *4 4.052,1.927 4.365,2.083 0.313,0.156 10 false *6 2.479,1.896 2.719,2.073 0.24,0.177 10 false *7 1.49,0.125 1.802,0.281 0.313,0.156 10 false *8 0.323,6.594 0.635,6.75 0.313,0.156 10 false *9 1.615,2.198 2.083,2.354 0.469,0.156 10 false *10 2.875,6.365 3.49,6.635 0.615,0.271 10 false *11 0.865,5.375 1.5,5.656 0.635,0.281 10 false *12 1.052,5.833 1.688,6.115 0.635,0.281 10 false *2 5.042,1.615 5.656,1.885 0.615,0.271 10 false *14 6.01,2.125 6.625,2.396 0.615,0.271 10 false *15 4.156,6.281 4.771,6.552 0.615,0.271 10 false *13 0.073,0.083 0.417,0.375 0.344,0.292 12 false *A 2.948,5.719 3.438,5.948 0.49,0.229 10 false *5 (*B)
*A for LHD *B w/ Automatic High Beam System
*1 AUTOMATIC LIGHT CONTROL SENSOR *2 DLC3
*3 PARK/NEUTRAL POSITION SWITCH ASSEMBLY *4 TURN SIGNAL SWITCH

- DIMMER SWITCH

- LIGHT CONTROL SWITCH

- FOG LIGHT SWITCH


*5 AUTO HIGH BEAM SWITCH *6 HAZARD WARNING SIGNAL SWITCH ASSEMBLY
*7 STEERING SENSOR *8 STEERING WHEEL SWITCH HOUSING
*9 STOP LIGHT SWITCH ASSEMBLY *10 COMBINATION METER ASSEMBLY
*11 MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) *12 INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- TAIL RELAY

- BKUP LP RELAY

- TAIL FUSE

- ECU-B NO.3 FUSE (w/ Automatic High Beam System)

- HAZ FUSE

- BKUP LP FUSE

- ECU-IG1 NO.2 FUSE

- ECU-ACC FUSE

- METER-IG2 FUSE

- FOG RR FUSE (w/ Rear Fog Light)

- FOG RR RELAY (w/ Rear Fog Light)

- METER FUSE


*13 PARKING BRAKE SWITCH ASSEMBLY *14 AIRBAG SENSOR ASSEMBLY
*15 ECM - -

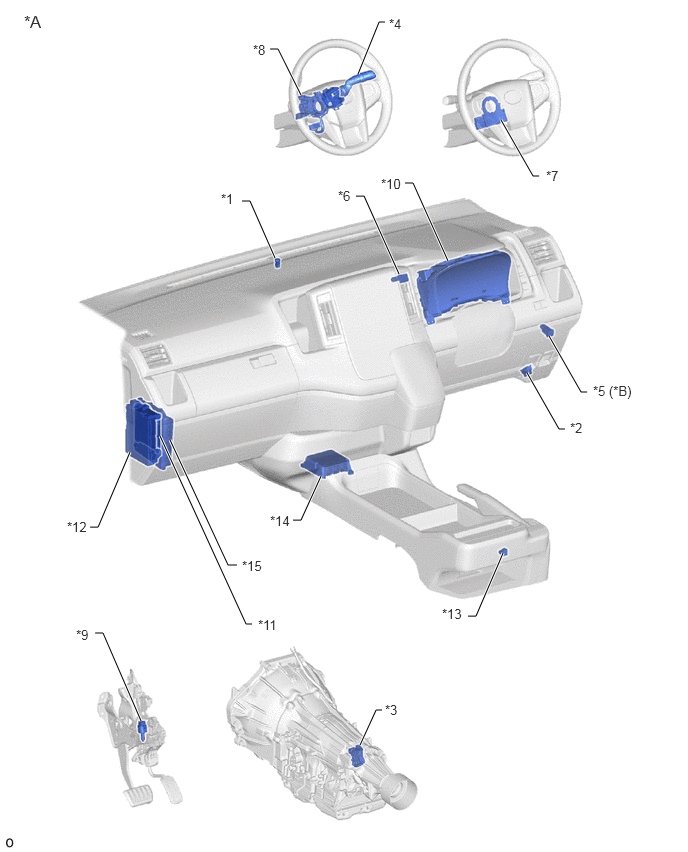

ILLUSTRATION

E418439C01
1.771,4.583 2.375,5.885 2.375,5.885 2.469,5.885 true 1.667,4.542 2.563,6.5 2.563,6.5 2.625,6.5 true 5.49,3.885 5.823,4.469 5.823,4.469 5.885,4.469 true 0.938,5.49 1.021,5.49 1.021,5.49 1.354,4.708 true 3.052,5.417 3.135,5.417 3.135,5.417 3.344,4.958 true 0.99,6.594 1.073,6.594 1.073,6.594 1.469,7.51 true 5.719,3.5 6.052,4.083 6.052,4.083 6.115,4.083 true 2.521,2.094 2.604,2.094 2.604,2.094 2.865,2.688 true 3.729,0.771 3.948,0.229 3.948,0.229 4.01,0.229 true 2.813,0.51 2.896,0.51 2.896,0.51 3.135,0.99 true 3.708,2.042 3.792,2.042 3.792,2.042 4.156,2.854 true 4.219,1.906 4.302,1.906 4.302,1.906 4.667,2.719 true 3.75,7.76 3.917,7.396 3.917,7.396 3.979,7.396 true 4.875,6.417 4.958,6.417 4.958,6.417 5.24,5.76 true 5.219,1.25 5.552,1.833 5.552,1.833 5.615,1.833 true 2.302,1.99 2.552,2.219 0.25,0.229 10 false *1 4.01,7.313 4.521,7.542 0.51,0.229 10 false *3 4.052,0.167 4.365,0.323 0.313,0.156 10 false *4 6.177,3.99 6.656,4.208 0.479,0.219 10 false *5 (*B) 3.521,1.958 3.833,2.115 0.313,0.156 10 false *6 5.688,1.75 6.688,1.99 1,0.24 10 false *7 2.635,0.438 2.948,0.594 0.313,0.156 10 false *8 0.792,6.531 1.104,6.688 0.313,0.156 10 false *9 3.969,1.833 4.438,1.99 0.469,0.156 10 false *10 2.688,6.427 3.302,6.698 0.615,0.271 10 false *11 0.698,5.406 1.333,5.688 0.635,0.281 10 false *12 5.938,4.375 6.573,4.656 0.635,0.281 10 false *2 2.521,5.813 3.135,6.083 0.615,0.271 10 false *15 2.813,5.344 3.427,5.615 0.615,0.271 10 false *14 4.604,6.313 5.219,6.583 0.615,0.271 10 false *13 0.25,0.125 0.875,0.438 0.625,0.313 12 false *A
*A for RHD *B w/ Automatic High Beam System
*1 AUTOMATIC LIGHT CONTROL SENSOR *2 DLC3
*3 PARK/NEUTRAL POSITION SWITCH ASSEMBLY *4 TURN SIGNAL SWITCH

- DIMMER SWITCH

- LIGHT CONTROL SWITCH

- FOG LIGHT SWITCH


*5 AUTO HIGH BEAM SWITCH *6 HAZARD WARNING SIGNAL SWITCH ASSEMBLY
*7 STEERING SENSOR *8 STEERING WHEEL SWITCH HOUSING
*9 STOP LIGHT SWITCH ASSEMBLY *10 COMBINATION METER ASSEMBLY
*11 MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) *12 INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- TAIL RELAY

- BKUP LP RELAY

- TAIL FUSE

- ECU-B NO.3 FUSE (w/ Automatic High Beam System)

- HAZ FUSE

- BKUP LP FUSE

- ECU-IG1 NO.2 FUSE

- ECU-ACC FUSE

- DSS-IG1 FUSE (w/ Automatic High Beam System without Stop and Start System)

- METER-IG2 FUSE (w/o Stop and Start System)

- FOG RR FUSE (w/ Rear Fog Light)

- FOG RR RELAY (w/ Rear Fog Light)

- METER FUSE


*13 PARKING BRAKE SWITCH ASSEMBLY *14 AIRBAG SENSOR ASSEMBLY
*15 ECM - -
