RM35X0E _58 Vehicle Interior _079316 HEATING / AIR CONDITIONING _0389894 BLOWER RESISTOR(for Rear Heater) A

HEATING / AIR CONDITIONING  BLOWER RESISTOR(for Rear Heater)  REMOVAL


PROCEDURE

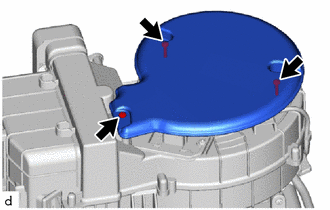

Hide 87114 1.REMOVE HEATER COVER (for LHD)

a.
E417253

Remove the 3 screws and heater cover.


Hide 87138R 2.REMOVE REAR HEATER BLOWER RESISTOR (for LHD)

a.
E415346C01
0,0 0,0 false
V100135

Screw
V100136

Connector


Disconnect the connector.


b.

Remove the 2 screws and rear heater blower resistor.

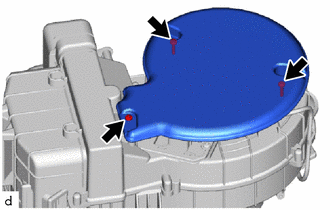

Hide 87114 3.REMOVE HEATER COVER (for RHD)

a.
E417254

Remove the 3 screws and heater cover.


Hide 87138R 4.REMOVE REAR HEATER BLOWER RESISTOR (for RHD)

a.
E415347C01
0,0 0,0 false
V100135

Screw
V100136

Connector


Disconnect the connector.


b.

Remove the 2 screws and rear heater blower resistor.
