RM35X0E _V1 General _078672 MAINTENANCE _0385731 7GR-FKS AIR CLEANER FILTER ELEMENT A

MAINTENANCE  7GR-FKS AIR CLEANER FILTER ELEMENT  REMOVAL


PROCEDURE

Hide 1.DISCONNECT AIR CLEANER CAP SUB-ASSEMBLY

a.

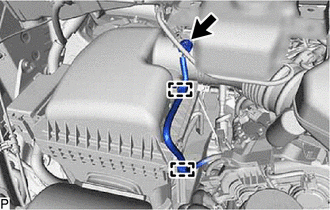

A437906

Detach the 2 wire harness clamps.


b.

Disconnect the intake mass air flow meter connector.


c.

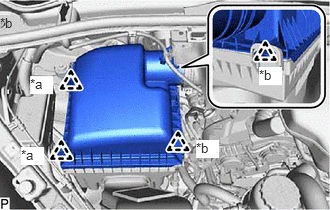

A437907C01
0.313,0.792 0.552,0.979 0.24,0.188 10 true *a 0,0.156 0.313,0.313 0.313,0.156 10 false *b 0.219,1.531 0.458,1.719 0.24,0.188 10 true *a 2.042,1.458 2.281,1.646 0.24,0.188 10 true *b 2.698,0.698 2.938,0.885 0.24,0.188 10 true *b
*a Air Cleaner Cap Clamp
*b Guide


Detach the 2 air cleaner cap clamps.


d.

Detach the 2 guides to disconnect the air cleaner cap sub-assembly from the air cleaner case sub-assembly.


Hide 17801 2.REMOVE AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

a.
A437908

Remove the air cleaner filter element sub-assembly from the air cleaner case sub-assembly.

NOTICE:

Do not allow foreign matter to enter the air cleaner case sub-assembly.



Hide 17801 3.INSPECT AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

HINT:

This procedure is only performed when the air cleaner filter element sub-assembly will be reused.


a.

Check whether the air cleaner filter element sub-assembly is dirty or clogged.


b.

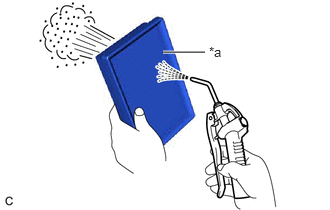

A376850C02
1.698,0.542 2.135,0.542 true 2.177,0.458 2.396,0.688 0.219,0.229 10 false *a
*a Air Cleaner Filter Element Sub-assembly Intake Downstream Side (Air Cleaner Cap Sub-assembly Side)


If the air cleaner filter element sub-assembly is dirty or has foreign matter adhered to it, clean the air cleaner filter element sub-assembly with compressed air.

NOTICE:

When cleaning the air cleaner filter element sub-assembly, blow the compressed air from the intake downstream side (from the air cleaner cap sub-assembly side).


HINT:

If the air cleaner filter element sub-assembly is still extremely dirty after cleaning it, replace the air cleaner filter element sub-assembly with a new one.
