RM35X0E _52 Drivetrain _078741 AC60E AUTOMATIC TRANSMISSION / TRANSAXLE _0382080 SHIFT LEVER KNOB A

AC60E AUTOMATIC TRANSMISSION / TRANSAXLE  SHIFT LEVER KNOB  INSTALLATION


CAUTION / NOTICE / HINT

HINT:
·

Use the same procedure for RHD and LHD vehicles.

·

The procedure listed below is for LHD vehicles.



PROCEDURE

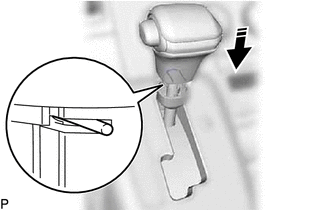

Hide 33504F 1.INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

a.
C407630C01
0,0 0,0 false
V113147

Install in this Direction


Install the shift lever knob sub-assembly and No. 1 shift lever knob cover to the shift lock control unit assembly.


Hide 33622 2.CONNECT NO. 1 SHIFT LEVER KNOB COVER

a.
C407631C01
0,0 0,0 false
V113147

Connect in this Direction


Attach the 2 claws to connect the No. 1 shift lever knob cover as shown in the illustration.
