RM35X0E _51 Engine / Hybrid System _078720 7GR-FKS ENGINE CONTROL _0381927 HEATED OXYGEN SENSOR A

7GR-FKS ENGINE CONTROL  HEATED OXYGEN SENSOR  INSTALLATION


PROCEDURE

Hide 89465 1.INSTALL HEATED OXYGEN SENSOR (for Bank 2)

a.

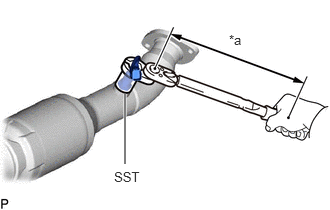

A443249C01
1.302,1.708 1.302,0.979 true 2.385,0.333 2.573,0.51 0.188,0.177 10 false *a 1.188,1.76 1.51,1.938 0.323,0.177 10 false SST
*a Torque Wrench Fulcrum Length


Using SST, tighten the heated oxygen sensor.

SST
09224-00012

Torque:
Specified tightening torque : 44 N*m (449 kgf*cm, 32 ft.*lbf)

NOTICE:

If the heated oxygen sensor has been struck or dropped, replace it.


HINT:
·

Calculate the torque wrench reading when changing the fulcrum length of the torque wrench.

Click hereGeneral>INTRODUCTION>REPAIR INSTRUCTION>PRECAUTION

·

When using SST (fulcrum length of 30 mm (1.18 in.)) + torque wrench (fulcrum length of 180 mm (7.09 in.)): 37.7 N*m (384 kgf*cm, 28 ft.*lbf).




Hide 89465A 2.INSTALL HEATED OXYGEN SENSOR (for Bank 1)

a.

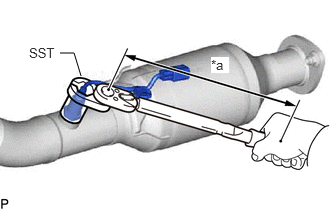

A443248C01
0.844,0.792 0.771,0.552 0.771,0.552 0.625,0.552 false 2.198,0.594 2.385,0.76 0.188,0.167 10 true *a 0.302,0.469 0.615,0.635 0.313,0.167 10 false SST
*a Torque Wrench Fulcrum Length


Using SST, tighten the heated oxygen sensor.

SST
09224-00012

Torque:
Specified tightening torque : 44 N*m (449 kgf*cm, 32 ft.*lbf)

NOTICE:

If the heated oxygen sensor has been struck or dropped, replace it.


HINT:
·

Calculate the torque wrench reading when changing the fulcrum length of the torque wrench.

Click hereGeneral>INTRODUCTION>REPAIR INSTRUCTION>PRECAUTION

·

When using SST (fulcrum length of 30 mm (1.18 in.)) + torque wrench (fulcrum length of 180 mm (7.09 in.)): 37.7 N*m (384 kgf*cm, 28 ft.*lbf).
