RM38T0EC _58 Vehicle Interior _115230 THEFT DETERRENT / KEYLESS ENTRY _0510820 ENGINE HOOD COURTESY SWITCH A

THEFT DETERRENT / KEYLESS ENTRY  ENGINE HOOD COURTESY SWITCH  INSTALLATION


CAUTION / NOTICE / HINT

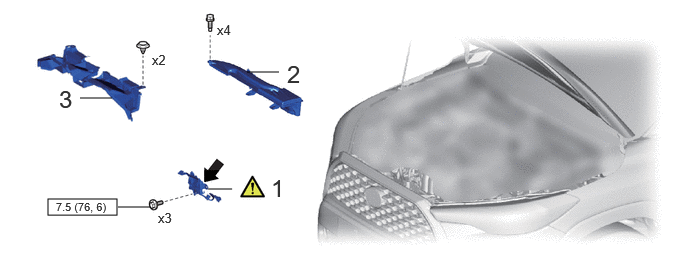

COMPONENTS (INSTALLATION)
E480632N01
0.5,2.073 1.219,2.24 0.719,0.167 2.167,1.969 2.417,1.969 false 1.229,2.156 1.563,2.156 false 2.573,0.75 2.906,0.75 false 0.833,1.021 1.167,1.021 false 2.823,1.813 3.104,2.167 0.281,0.354 18 false 1 1.646,2.188 1.958,2.385 0.313,0.198 10 false x3 0.583,2.083 1.25,2.25 0.667,0.167 8 false 7.5 (76, 6) 2.99,0.625 3.271,0.979 0.281,0.354 18 false 2 0.615,0.885 0.896,1.24 0.281,0.354 18 false 3 1.583,0.542 1.896,0.74 0.313,0.198 10 false x2 2.26,0.229 2.573,0.427 0.313,0.198 10 false x4

Procedure Part Name Code
Z101186

Z101188

Z101187

1 HOOD LOCK ASSEMBLY WITH COURTESY LIGHT SWITCH 53510G (Click here) - -
2 INLET NO. 1 AIR CLEANER 17751 - - -
3 NO. 1 RADIATOR TO SUPPORT SEAL 16561C - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque
V100135

MP grease

PROCEDURE

Hide 53510G 1.INSTALL HOOD LOCK ASSEMBLY WITH COURTESY LIGHT SWITCH

a.

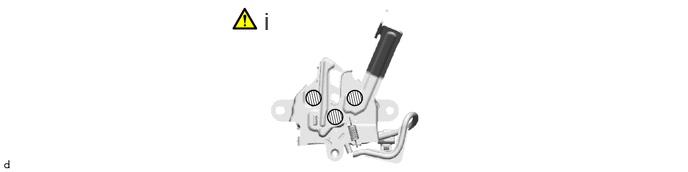

B632390C01
2.75,0.073 3.031,0.427 0.281,0.354 18 false i
V100155

MP Grease - -


i.

Apply MP grease to the sliding parts of the hood lock with courtesy light switch assembly.



b.

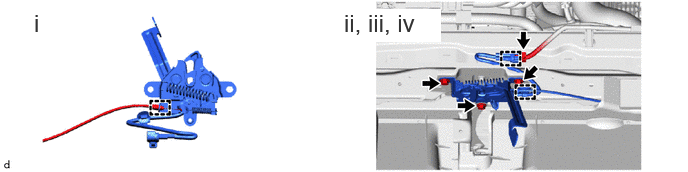

B632391N01
0.354,0.094 0.635,0.448 0.281,0.354 18 false i 3.583,0.094 4.594,0.438 1.01,0.344 18 true ii, iii, iv

i.

Engage the guide and connect the hood lock control cable assembly to the hood lock with courtesy light switch assembly.


ii.

Install the hood lock with courtesy light switch assembly with the 3 bolts.

Torque:
7.5 N*m (76 kgf*cm, 66 in.*lbf)


iii.

Engage the clamps.


iv.

Connect the connector.



Hide 16561C 3.INSTALL NO. 1 RADIATOR TO SUPPORT SEAL
