RM38T0EC _58 Vehicle Interior _115230 THEFT DETERRENT / KEYLESS ENTRY _0510816 ELECTRICAL KEY OSCILLATOR(for Luggage Compartment) A

THEFT DETERRENT / KEYLESS ENTRY  ELECTRICAL KEY OSCILLATOR(for Luggage Compartment)  INSTALLATION


CAUTION / NOTICE / HINT

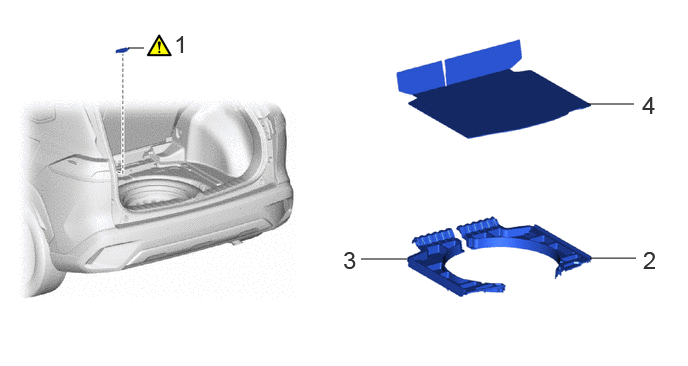

COMPONENTS (INSTALLATION)
B585472N02
1.333,0.5 1.5,0.5 false 6.125,1.083 6.604,1.083 false 6.146,2.688 6.625,2.688 false 3.76,2.698 4.24,2.698 false 6.688,0.948 6.896,1.24 0.208,0.292 18 false 4 3.573,2.563 3.781,2.854 0.208,0.292 18 false 3 6.698,2.563 6.906,2.854 0.208,0.292 18 false 2 1.813,0.313 2.021,0.604 0.208,0.292 18 false 1

Procedure Part Name Code
Z101186

Z101188

Z101187

1 NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY 899A0B (Click here) - -
2 DECK FLOOR BOX RH 64995 - - -
3 DECK FLOOR BOX LH 64997 - - -
4 DECK BOARD ASSEMBLY - - - -

PROCEDURE

Hide 899A0B 1.INSTALL NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY

Z101186

NOTICE:

Be careful when installing the No. 3 indoor electrical key antenna assembly. If the No. 3 indoor electrical key antenna assembly is dropped, replace it with a new one.
