RM38T0EC _V1 General _104397 MAINTENANCE _0604325 M20F-FXS, M20G-FXS AIR CLEANER FILTER ELEMENT A

MAINTENANCE  M20F-FXS, M20G-FXS AIR CLEANER FILTER ELEMENT  REMOVAL


CAUTION / NOTICE / HINT

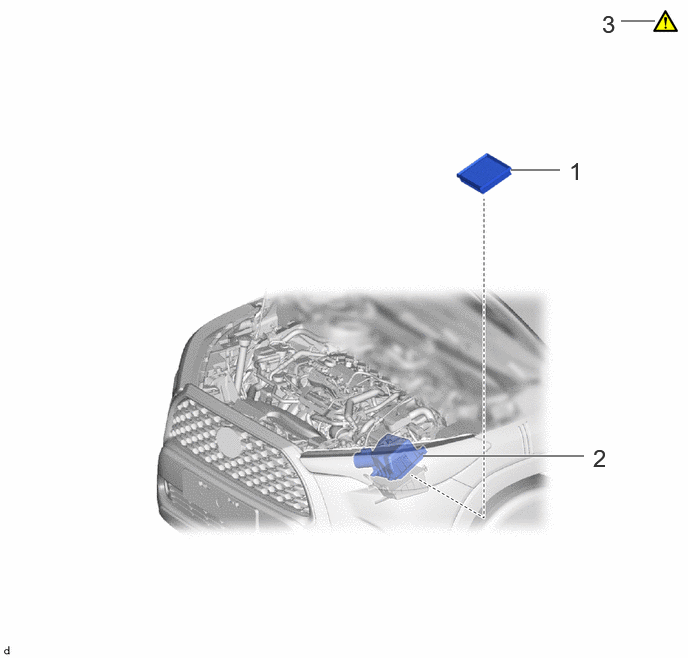

COMPONENTS (REMOVAL)
A525257N01
5.323,1.771 5.833,1.771 false 6.469,0.219 6.823,0.219 false 4.406,4.75 6.083,4.75 true 5.927,1.635 6.333,2 0.406,0.365 18 false 1 6.271,0.104 6.677,0.469 0.406,0.365 18 false 3 6.177,4.625 6.583,4.99 0.406,0.365 18 false 2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 AIR CLEANER CAP SUB-ASSEMBLY 17705 - - -
2 AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY 17801 - - -
3 INSPECT AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY 17801 (Click here) - -

PROCEDURE

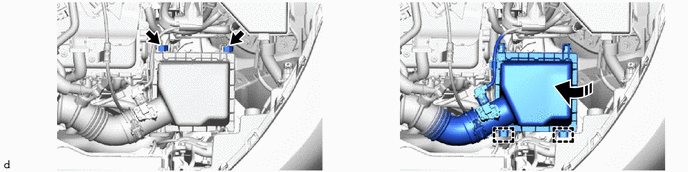

Hide 17705 1.SEPARATE AIR CLEANER CAP SUB-ASSEMBLY

a.
A525258

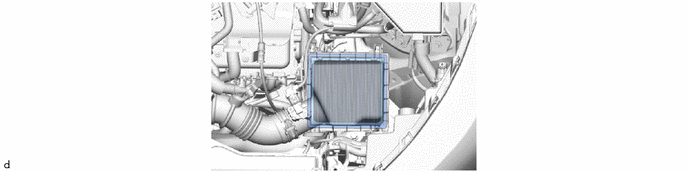

Hide 17801 2.REMOVE AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

a.
A525259


Hide 17801 3.INSPECT AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

Z101186

HINT:

This procedure is only performed when the air cleaner filter element sub-assembly will be reused.



a.
A450948C04
3.729,0.594 4.146,0.365 true 4.229,0.25 4.542,0.406 0.313,0.156 10 false *a 0.458,0.125 0.74,0.479 0.281,0.354 18 false i

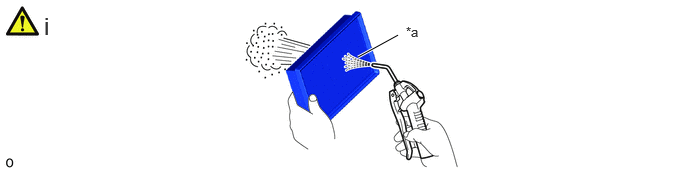

*a Air Cleaner Filter Element Sub-assembly Intake Downstream Side (Air Cleaner Cap Sub-assembly Side) - -


i.

If the air cleaner filter element sub-assembly is dirty or has foreign matter adhered to it, clean the air cleaner filter element sub-assembly with compressed air.

NOTICE:

When cleaning the air cleaner filter element sub-assembly, blow the compressed air from the intake downstream side (from the air cleaner cap sub-assembly side).



ii.

If the air cleaner filter element sub-assembly is still extremely dirty after cleaning it, replace the air cleaner filter element sub-assembly with a new one.
