RM38T0EC _51 Engine / Hybrid System _144996 M20F-FXS, M20G-FXS EMISSION CONTROL _0604309 PURGE VALVE A

M20F-FXS, M20G-FXS EMISSION CONTROL  PURGE VALVE  REMOVAL


CAUTION / NOTICE / HINT

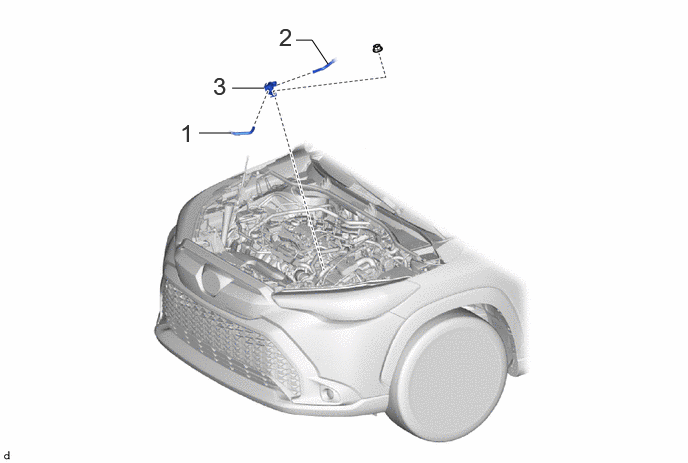

COMPONENTS (REMOVAL)
A533190N01
2.406,1.385 2.073,1.385 false 2.75,0.917 2.417,0.917 false 3.417,0.667 3.25,0.417 3.25,0.417 3.083,0.417 false 1.875,1.24 2.156,1.594 0.281,0.354 18 false 1 2.906,0.24 3.188,0.594 0.281,0.354 18 false 2 2.219,0.75 2.5,1.104 0.281,0.354 18 false 3

Procedure Part Name Code
Z101186

Z101188

Z101187

1 NO. 2 FUEL VAPOR FEED HOSE 23827A - - -
2 FUEL VAPOR FEED HOSE ASSEMBLY 23820 - - -
3 PURGE VALVE (PURGE VSV) 25860 - - -

PROCEDURE

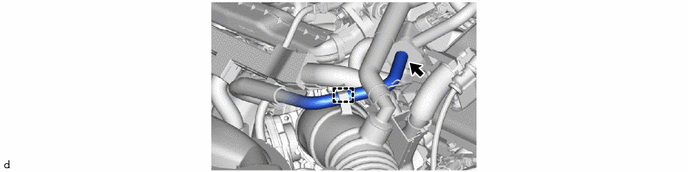

Hide 23827A 1.DISCONNECT NO. 2 FUEL VAPOR FEED HOSE

a.
A533191

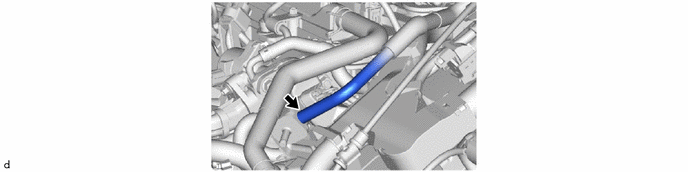

Hide 23820 2.DISCONNECT FUEL VAPOR FEED HOSE ASSEMBLY

a.
A533192

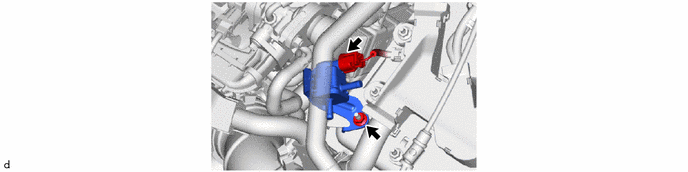

Hide 25860 3.REMOVE PURGE VALVE (PURGE VSV)

a.
A533193
