RM38T0EC _51 Engine / Hybrid System _144996 M20F-FXS, M20G-FXS EMISSION CONTROL _0604309 PURGE VALVE A

M20F-FXS, M20G-FXS EMISSION CONTROL  PURGE VALVE  INSTALLATION


CAUTION / NOTICE / HINT

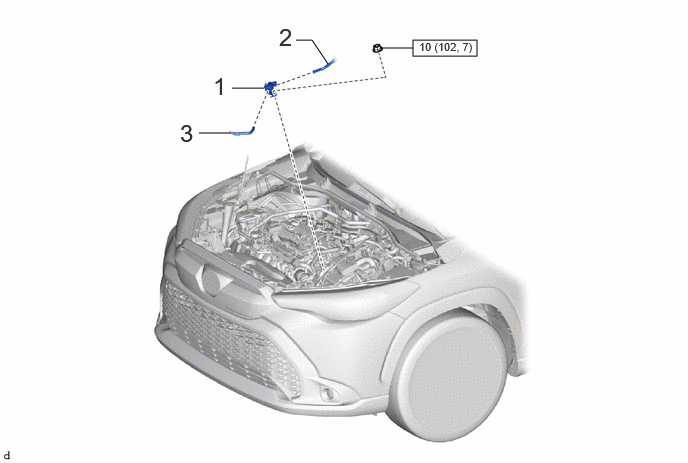

COMPONENTS (INSTALLATION)
A533190N02
4.302,0.417 4.969,0.583 0.667,0.167 2.406,1.385 2.073,1.385 false 2.75,0.917 2.417,0.917 false 3.417,0.667 3.25,0.417 3.25,0.417 3.083,0.417 false 4.302,0.5 3.969,0.5 false 1.875,1.24 2.156,1.594 0.281,0.354 18 false 3 2.906,0.24 3.188,0.594 0.281,0.354 18 false 2 2.219,0.75 2.5,1.104 0.281,0.354 18 false 1 4.365,0.417 5.271,0.625 0.906,0.208 8 false 10 (102, 7)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 PURGE VALVE (PURGE VSV) 25860 - - -
2 FUEL VAPOR FEED HOSE ASSEMBLY 23820 - - -
3 NO. 2 FUEL VAPOR FEED HOSE 23827A - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

PROCEDURE

Hide 25860 1.INSTALL PURGE VALVE (PURGE VSV)

Torque:
10 N*m (102 kgf*cm, 7 ft.*lbf)

Hide 23820 2.CONNECT FUEL VAPOR FEED HOSE ASSEMBLY

Hide 23827A 3.CONNECT NO. 2 FUEL VAPOR FEED HOSE
