RM38T0EC _51 Engine / Hybrid System _144996 M20F-FXS, M20G-FXS EMISSION CONTROL _0604307 VACUUM SENSOR A

M20F-FXS, M20G-FXS EMISSION CONTROL  VACUUM SENSOR  REMOVAL


CAUTION / NOTICE / HINT

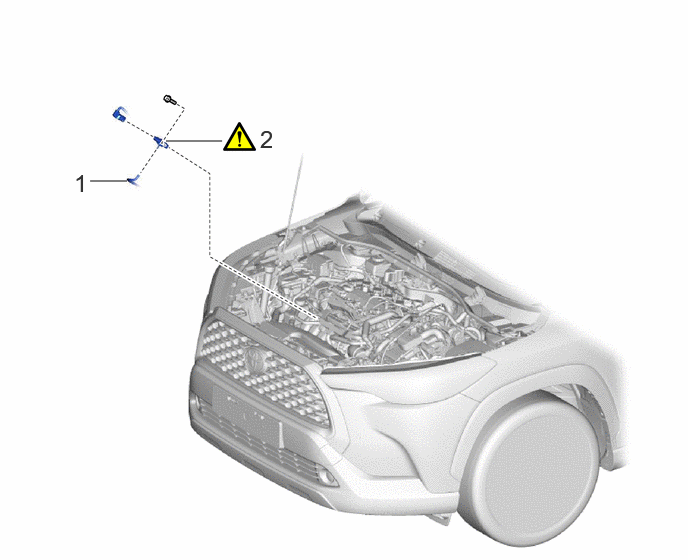

COMPONENTS (REMOVAL)
A523479N01
0.938,1.885 1.323,1.885 false 1.729,1.469 2.313,1.469 false 0.771,1.76 1.208,2.167 0.438,0.406 18 false 1 2.708,1.302 3.146,1.708 0.438,0.406 18 false 2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 VACUUM HOSE - - - -
2 E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR) 89421 (Click here) - -

CAUTION / NOTICE / HINT

NOTICE:

This procedure includes the removal of small-head bolts. Refer to Small-Head Bolts of Basic Repair Hint to identify the small-head bolts.

Click hereGeneral>INTRODUCTION>REPAIR INSTRUCTION>PRECAUTION


PROCEDURE

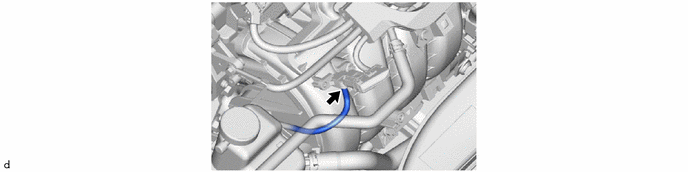

Hide 1.SEPARATE VACUUM HOSE

a.
A523480

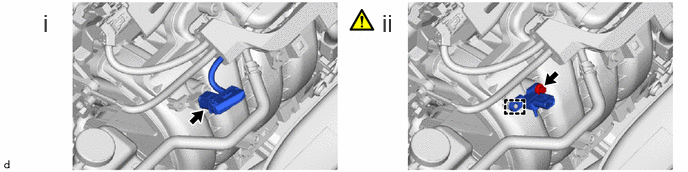

Hide 89421 2.REMOVE E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR)

a.
A523481N01
0.448,0.094 0.688,0.427 0.24,0.333 18 false i 3.979,0.094 4.219,0.427 0.24,0.333 18 false ii

i.

Disconnect the E.F.I. vacuum sensor assembly (manifold absolute pressure sensor) connector.


ii.

Using an 8 mm socket wrench, remove the bolt and E.F.I. vacuum sensor assembly (manifold absolute pressure sensor) from the intake manifold.
