RM38T0EC _51 Engine / Hybrid System _144996 M20F-FXS, M20G-FXS EMISSION CONTROL _0604307 VACUUM SENSOR A

M20F-FXS, M20G-FXS EMISSION CONTROL  VACUUM SENSOR  INSTALLATION


CAUTION / NOTICE / HINT

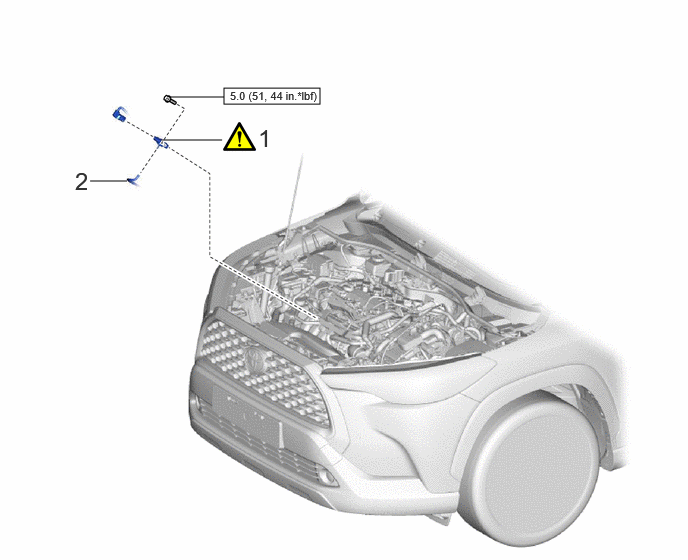

COMPONENTS (INSTALLATION)
A523479N03
2.333,0.917 3.333,1.083 1,0.167 0.938,1.885 1.323,1.885 false 1.688,1.458 2.313,1.458 false 1.781,1.01 2.333,1.01 false 2.688,1.292 3.125,1.698 0.438,0.406 18 false 1 0.781,1.74 1.219,2.146 0.438,0.406 18 false 2 2.396,0.927 3.469,1.156 1.073,0.229 8 false 5.0 (51, 44 in.*lbf)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR) 89421 (Click here) - -
2 VACUUM HOSE - - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

CAUTION / NOTICE / HINT

NOTICE:

This procedure includes the installation of small-head bolts. Refer to Small-Head Bolts of Basic Repair Hint to identify the small-head bolts.

Click hereGeneral>INTRODUCTION>REPAIR INSTRUCTION>PRECAUTION


PROCEDURE

Hide 89421 1.INSTALL E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR)

a.

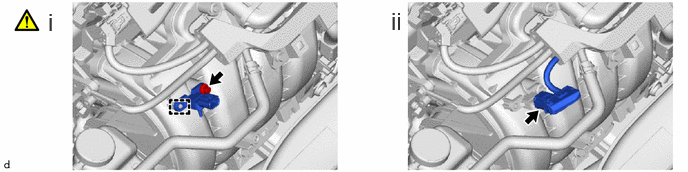

A528024N01
0.5,0.083 0.792,0.448 0.292,0.365 18 false i 4.073,0.073 4.365,0.438 0.292,0.365 18 false ii

i.

Using an 8 mm socket wrench, install the E.F.I. vacuum sensor assembly (manifold absolute pressure sensor) to the intake manifold with the bolt.

Torque:
5.0 N*m (51 kgf*cm, 44 in.*lbf)


ii.

Connect the E.F.I. vacuum sensor assembly (manifold absolute pressure sensor) connector.



Hide 2.CONNECT VACUUM HOSE
